LE060EA型机车转向架构架有限元分析结构

　　作为机车走行部的核心承载构件，该转向架构架直接决定了整车运行的稳定性与载荷传递可靠性，在干线电力机车、重载调车机车的走行系统设计中，这类构架是连接轮对轴箱、一系二系悬挂、牵引制动装置的核心基体，所有走行部的载荷都会通过构架完成传递与分散，既要承受垂向的整车自重与载客/载货载荷，还要传递纵向的牵引制动力、横向的曲线通过侧倾力，以及运行过程中来自轨道不平顺的交变冲击载荷。从结构设计逻辑来看，该构架采用了成熟的箱型梁焊接结构布局，侧梁与横梁的连接位置做了圆弧过渡优化，避免应力集中带来的疲劳失效风险，针对一系弹簧安装座、轴箱定位座、牵引拉杆安装座这些高载荷区域，在有限元建模阶段就做了网格局部加密处理，

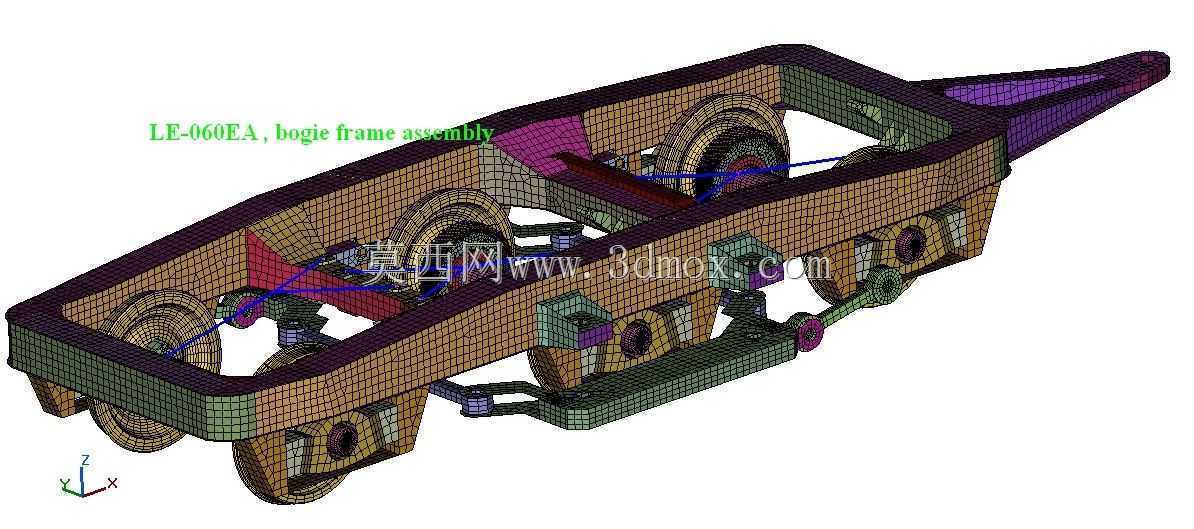

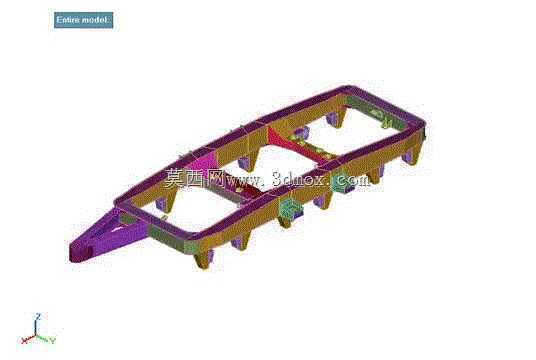

　　能够精准模拟不同工况下的应力分布与变形量，为后续的结构轻量化优化、焊缝强度校核提供数据支撑。在实际装车应用场景中，该构架的安装边界需要严格匹配对应型号轮对的轴箱定位间距，侧梁上的一系弹簧安装位中心距需要与轴箱弹簧座的尺寸完全对齐，横梁位置的电机吊座、制动单元安装座的位置度公差需要控制在毫米级，避免后续装车出现部件干涉。构架两端的延伸结构用于连接车钩缓冲装置或者排障器安装支架，下部的安装接口需要适配轴箱定位装置的安装尺寸，保证轮对相对于构架的横动量、纵动量符合设计要求。从有限元分析的建模细节来看，模型对构架的板材厚度、焊缝连接位置都做了等效处理，不同颜色的网格区域对应不同的板材厚度与材料属性，能够模拟直线匀速运行、曲线通过、紧急制动、

　　启动牵引等多种典型工况下的应力应变情况，校核构架在最大载荷下的静强度是否满足材料许用应力要求，同时结合疲劳载荷谱评估构架的疲劳寿命，避免在长期交变载荷下出现裂纹萌生与扩展。这类构架的设计需要兼顾强度与轻量化要求，在保证各安装座位置刚度满足要求的前提下，通过拓扑优化去除非承载区域的多余材料，降低簧下质量，提升机车的运行平稳性，减少对轨道的冲击损耗。
