铁路车辆Minden-Deutz型转向架构架结构

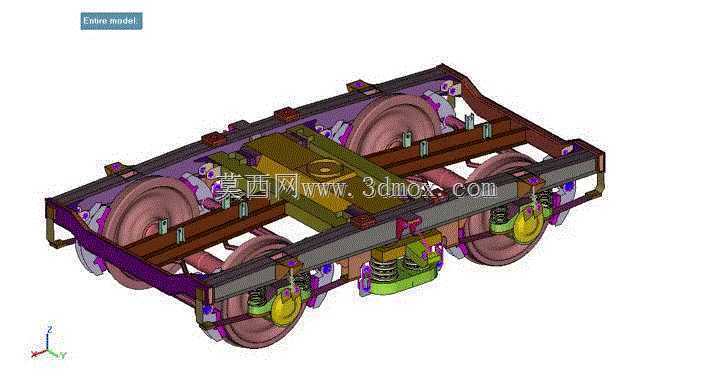

　　该转向架构架是铁路客货车辆走行部的核心承载构件，主要应用于干线轨道交通运输场景，承担车体与轮对之间的载荷传递、运行导向与振动缓冲功能，是决定车辆运行平稳性、曲线通过能力与运行安全性的关键结构部件。从结构设计逻辑来看，该构架采用H型焊接箱型梁主体结构，侧梁与横梁通过全熔透焊接连接形成整体承载框架，侧梁对应轮对轴箱位置设置了一系悬挂安装座，用于匹配轴箱弹簧与定位装置，横梁区域预留了二系空气弹簧安装接口、牵引拉杆座以及制动单元安装点位，能够同时满足垂向载荷、横向载荷与纵向牵引力的传递需求，各安装面的位置度公差严格控制在毫米级，确保装配后各部件的受力均匀性。在实际线路运行过程中，构架需要承受来自轮轨的垂向冲击、曲线通过时的横向侧压力、

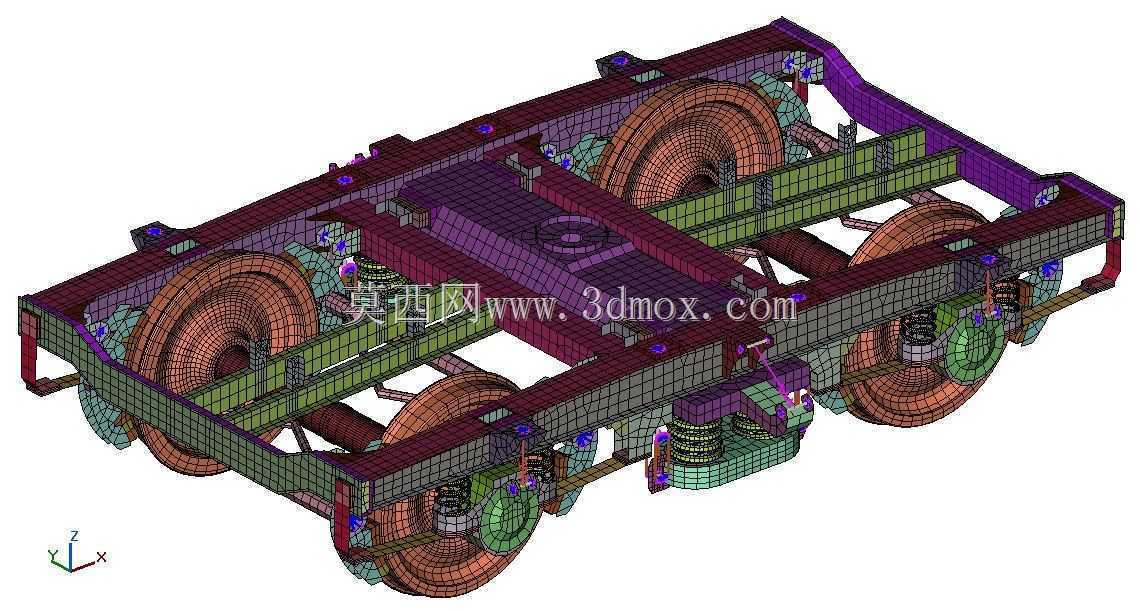

　　启动制动时的纵向冲击力，同时还要兼顾车辆过岔时的复杂交变载荷，因此在结构设计阶段通过网格划分对各梁体的应力分布进行了校核，对应力集中的焊缝区域、安装座根部做了圆弧过渡与加厚处理，避免长期运行过程中出现疲劳裂纹。从安装边界来看，构架两侧的轴箱定位间距匹配标准轨距轮对的轮距要求，侧梁上的一系弹簧安装位中心距与对应轴箱弹簧的布置尺寸完全契合，横梁上的二系弹簧安装中心距与车体底架的空气弹簧安装座坐标一一对应，牵引拉杆座的铰接点位置经过动力学仿真优化，能够在传递牵引力的同时尽可能降低轴重转移，保证车辆黏着利用率。构架整体的外形轮廓充分考虑了车辆限界要求，各突出部件的外轮廓尺寸均控制在标准车辆限界范围内，不会与线路周边设备、

　　车体底架部件发生运动干涉，同时预留了足够的检修操作空间，方便日常运维过程中对轴箱、制动单元、弹簧部件的检查与更换。在结构细节处理上，各管路走线卡扣的安装座集成焊接在构架梁体上，避免后期打孔对梁体强度造成削弱，制动管路与线缆的走向沿梁体腹板布置，既能够保护管线不受飞石击打，也能让整体走行部布局更加规整。
