铁路列车用盘式伞形结构制动盘

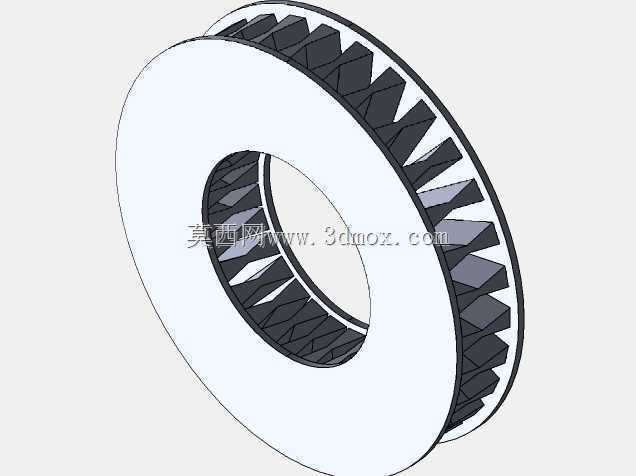

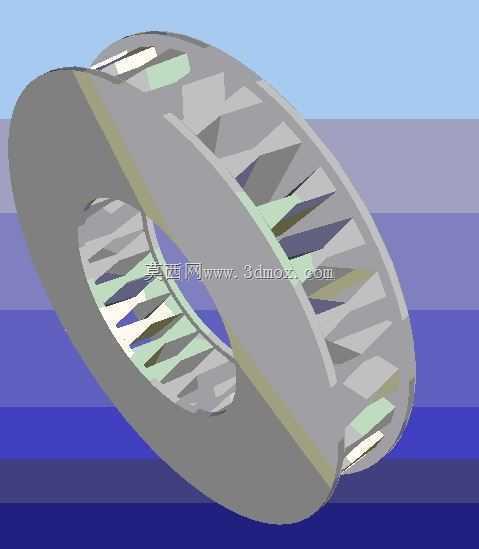

　　在干线铁路客货车辆、城市轨道交通列车的走行部系统中，制动盘是承担动能转换、保障行车安全的核心摩擦部件，这款盘式制动结构采用伞形辐板设计，区别于传统平板辐盘的应力分布特性，在轮装或轴装的适配场景下，能更好适配列车制动过程中产生的交变热负荷与机械冲击载荷。从结构设计逻辑来看，该制动盘的环形摩擦工作面为标准圆环结构，内径尺寸匹配对应车轴或轮座的安装定位基准，外径范围覆盖常用干线货运车辆的制动摩擦半径要求，辐板区域采用均匀分布的斜向支撑筋结构，沿圆周方向等距排布的筋条既承担制动扭矩的传递作用，又能在制动产生高温时预留均匀的热膨胀变形空间，避免传统平板结构易出现的热翘曲、热裂纹问题。实际装车应用中，

　　该类制动盘配合夹钳单元的闸片完成摩擦制动动作，当列车施加制动指令时，制动缸输出的推力通过杠杆机构传递至闸片，从两侧夹紧制动盘的环形摩擦面，将列车运行的动能通过摩擦转化为热能散逸到空气中，实现车辆的减速或停车。设计过程中充分考虑了安装边界的适配性，盘体内孔的定位止口尺寸与对应安装座的配合公差满足过盈装配要求，辐板上的预留安装孔位可匹配不同制式的紧固件规格，无需额外改制即可适配同类型转向架的安装接口。斜向筋条的排布角度经过力学优化，在保证整体结构刚度满足紧急制动工况强度要求的前提下，尽可能降低了盘体自身重量，减少走行部的簧下质量，对于提升列车运行平稳性、降低轮轨冲击损耗有实际作用。摩擦工作面的平面度、粗糙度参数满足制动摩擦副的匹配要求，

　　在长期反复制动的工况下，能保证闸片磨损均匀，避免出现偏磨、局部过热的问题，整体结构的散热通道顺着斜向筋条的走向形成自然的空气流道，车辆运行过程中迎面气流可顺着筋条间隙快速带走摩擦产生的热量，有效降低连续制动工况下的盘体温升，提升制动效能的稳定性。
