内燃机活塞1400型结构三维设计

　　这款活塞主要适配大排量往复式内燃机，在重型商用车动力总成、大型工程机械柴油机组、固定式发电机组动力单元中都有对应的应用场景，作为内燃机核心往复运动部件，其工作状态直接决定动力输出的稳定性与整机使用寿命。从结构设计来看，活塞顶部的异形凹腔是匹配对应排量机型的燃烧室造型，设计阶段需要结合喷油嘴喷射角度、气门下沉量、压缩比参数反复迭代凹腔轮廓，保证油气混合过程中涡流强度符合燃烧效率要求，避免出现局部过热、爆震等异常工况。活塞头部的环槽结构用于安装气环与油环，气环负责密封燃烧室高压燃气，防止燃气窜入曲轴箱造成功率损失，油环则负责刮除气缸壁上多余的润滑油，避免机油进入燃烧室参与燃烧造成积碳，环槽的加工精度、轴向间隙都经过严格校核，

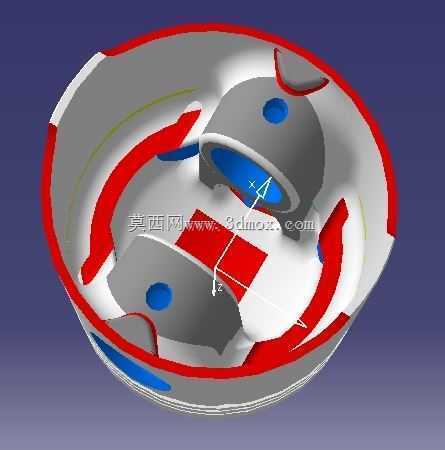

　　兼顾密封性能与热膨胀余量。活塞销座部位采用了加强筋过渡结构，因为活塞在往复运动中需要承受最高十余兆帕的燃气爆发压力，销座是载荷传递的核心区域，加强筋的走向完全匹配做功冲程的应力传递路径，能够在控制活塞整体重量的前提下提升结构强度，避免销座部位出现应力集中导致的疲劳开裂。活塞裙部的型线设计采用了中凸变椭圆结构，常温下裙部并非正圆形，工作状态下受热膨胀后会趋近正圆，保证与气缸壁的贴合面积均匀，既可以起到导向作用，又能降低往复运动的摩擦阻力，裙部表面的特殊处理结构也能提升初期磨合性能，减少拉缸风险。设计过程中需要严格控制活塞的整体高度、销孔中心到顶面的压缩高度、裙部最大外径这些核心安装边界尺寸，保证与对应气缸套、连杆、活塞销的配合公差符合装配要求，活塞内部的减重腔结构在保证强度的前提下尽可能降低往复运动质量，减少曲轴连杆机构的惯性载荷，提升整机高转速工况下的运行平稳性。
