铁路车辆用D610优化型盘式制动结构

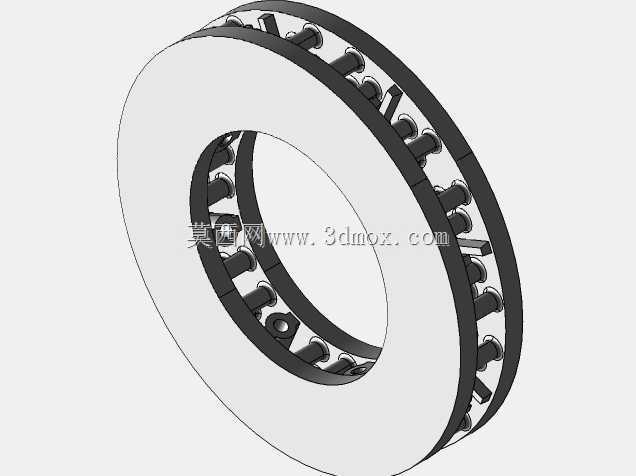

　　这款盘式制动结构主要适配铁路干线客货运车辆的走行部制动需求，安装位置对应轮对侧部的制动安装座，在车辆实施常用制动、紧急制动时，通过闸片与制动盘盘面的摩擦作用，将车辆运行的动能转化为热能耗散，实现车辆减速或停车的功能，是铁路车辆制动系统里直接执行制动力输出的核心部件。从结构设计来看，整体采用环形盘体作为摩擦承载主体，盘体沿周向均匀布置多组弹性连接与定位结构，这类周向均布的设计一方面可以保证制动过程中盘面受力均匀，避免局部应力集中导致的盘体开裂或异常磨损，另一方面也能适配车辆运行过程中轮对的小幅窜动与热胀冷缩变形，减少制动过程中的异响与抖动。盘体的摩擦面预留了均匀的散热间隙，周向布置的连接柱之间形成贯通的空气流道，

　　车辆运行时的迎面气流可以顺着流道快速带走摩擦产生的热量，避免长时间连续制动导致盘面温度过高引发的摩擦系数衰减，保障长下坡路段或频繁制动工况下的制动效能稳定。设计过程中重点考虑了安装边界的适配性，盘体内径与轮对轴颈的安装尺寸做了匹配优化，不需要对现有走行部结构做大幅改动即可完成换装，周向连接孔的位置度公差严格控制，保证安装后盘面的端面跳动量符合铁路车辆制动部件的技术要求，避免闸片偏磨。和传统的轴装制动盘不同，这款优化后的结构在连接部位做了刚度匹配设计，既保证盘体自身的结构强度能承受紧急制动时的大扭矩冲击，又通过局部的弹性结构缓冲制动瞬间的冲击载荷，减少对轴承、轮对的附加冲击，延长走行部相关部件的使用寿命。摩擦面的平面度、

　　粗糙度都按照重载制动的工况要求做了设计考量，保证闸片和盘面的接触面积在制动过程中能维持在合理区间，不会因为接触面积不足导致局部热负荷过高。在实际线路运行场景中，这类盘式制动结构相比传统的闸瓦制动，散热性能更好，制动过程更平稳，不会对轮对踏面造成磨损，能大幅降低轮对的镟修频次，减少车辆运维的工作量，尤其适合运行速度较高、制动频次较高的线路区段使用。
