吊环式环形连接承重吊具结构

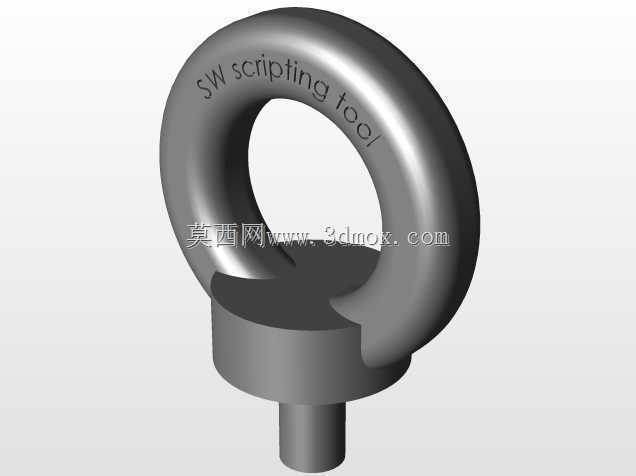

　　在车间重型零部件吊装、工装夹具挂载、生产线工位物料转运等场景中，这类环形吊耳结构是十分常见的受力连接件，日常作业中常配合卸扣、吊装带使用，承担设备部件移位、重型工装临时悬挂、检修过程中零部件承托固定的作用。从结构设计逻辑来看，该构件采用一体式环形主体搭配下方柱状连接段的构型，环形部分做了等截面圆弧过渡，没有尖锐的应力集中棱角，能在受拉载荷作用下让应力沿环体均匀分布，避免局部应力超限引发的形变甚至断裂风险；下方的柱状连接段可根据安装需求加工外螺纹或是光轴配合销孔，既可以直接拧入待吊装工件的预制螺纹孔完成固定，也能穿过工件安装孔后配合锁紧螺母实现紧固，适配不同的安装工况。设计这类构件时，首先要明确额定承载载荷对应的安全系数，

　　常规工业吊装场景下安全系数不低于4倍，环形部分的截面直径需要根据材料屈服强度做抗拉校核，确保环体在承受最大额定载荷时，最大应力值不超过材料许用应力范围；同时环体内径尺寸需要匹配常用卸扣的销轴直径，预留足够的穿装间隙，避免作业时卸扣与环体卡滞，影响吊装角度调整。安装边界方面，下方连接段的有效旋合长度需要满足螺纹连接的强度要求，若采用螺纹连接形式，旋合长度不小于连接段公称直径的1.5倍，确保连接部位不会在受拉时发生滑牙脱开；环形部分的外轮廓尺寸需要考虑吊装带的挂装宽度，保证吊装带能完全贴合环体圆弧面，不会出现局部裁切受力的情况。实际使用中，这类构件常被安装在大型模具、焊接工装机架、重型泵阀壳体的顶部预设安装位，作为永久式吊点使用，

　　相比临时焊接的吊耳，这类预制构件的受力一致性更好，安装拆卸也更便捷，能重复用于不同工件的吊装作业，减少现场临时制作吊点的工时消耗。建模过程中需要重点关注环体与下方连接段的过渡圆角处理，圆角半径不能过小，否则会在过渡位置形成应力集中区，长期受交变载荷作用时容易萌生疲劳裂纹；同时环形部分的圆度公差需要控制在合理范围，避免受力时载荷偏向环体某一侧，导致实际承载能力低于设计值。
