SolidWorks工程图悬挂式标注辅助GUI工具

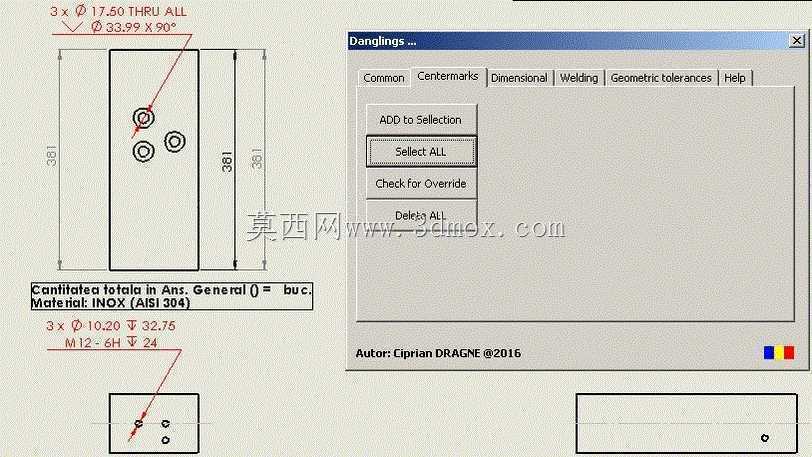

　　在日常机械结构设计出图环节，不少工程师都遇到过工程图标注零散、重复标注漏删、中心标记遗漏、公差标注不统一的问题，尤其是面对多板类安装件的出图工作时，手动逐点添加标注、反复核对重复项会占用大量有效设计时间，这款针对SolidWorks开发的悬挂式GUI工具，正是瞄准这类出图痛点设计的辅助插件。从实际应用场景来看，它适配各类钣金安装板、机加工固定板类零件的工程图快速标注工作，不管是小型设备的安装挂板，还是生产线工位的工装固定板，只要涉及多孔位、多公差要求的二维出图场景，都能通过该工具压缩重复操作的耗时。工具采用悬浮悬挂式的界面布局，不会占用工程图主操作区域的视野，操作时可以直接在悬浮面板内完成批量选择操作，

　　不需要反复切换菜单栏找对应标注命令。功能层面，它覆盖了中心标记批量添加、尺寸公差统一标注、中心线快速生成、端部处理规范设置、标注项全选、重复标注项核查删除等高频操作，比如针对挂板类零件上的多个通孔、螺纹孔，不需要逐个孔点击添加中心标记，通过面板的全选添加功能就能一次性完成所有孔位的中心标记布置，同时还能自动识别同规格孔位的公差要求，统一标注对应尺寸公差，避免手动输入出现的数值错漏。设计思路上，开发者没有做冗余的功能堆砌，所有面板按钮都对应工程师出图时最高频的操作需求，把原本分散在多个菜单、工具栏下的标注相关命令整合到同一个悬浮面板中，操作逻辑贴合常规出图的操作顺序，从选择标注对象、批量添加标注到核查删除重复项，

　　整个流程不需要跨区域移动鼠标找命令。从适配的零件安装边界来看，它针对的挂板类零件通常厚度在3-10mm区间，板上分布的通孔、螺纹孔孔距公差多控制在0.1mm以内，安装时通过板上的通孔完成与机架、设备主体的固定，工具在标注时会自动匹配这类安装板的常规公差要求，不需要每次手动调整公差数值。实际使用时，工程师只需要打开对应零件的工程图界面，调出该悬浮GUI工具，就能按出图步骤依次完成所有标注操作，相比传统手动标注的方式，能减少近六成的重复点击操作，同时重复项核查功能还能避免同尺寸重复标注导致的图纸混乱问题，让工程图的标注更规范统一，减少后续生产环节因为标注错漏、重复导致的加工误解。
