机械设计紧固件与轴孔自动化辅助设计工具

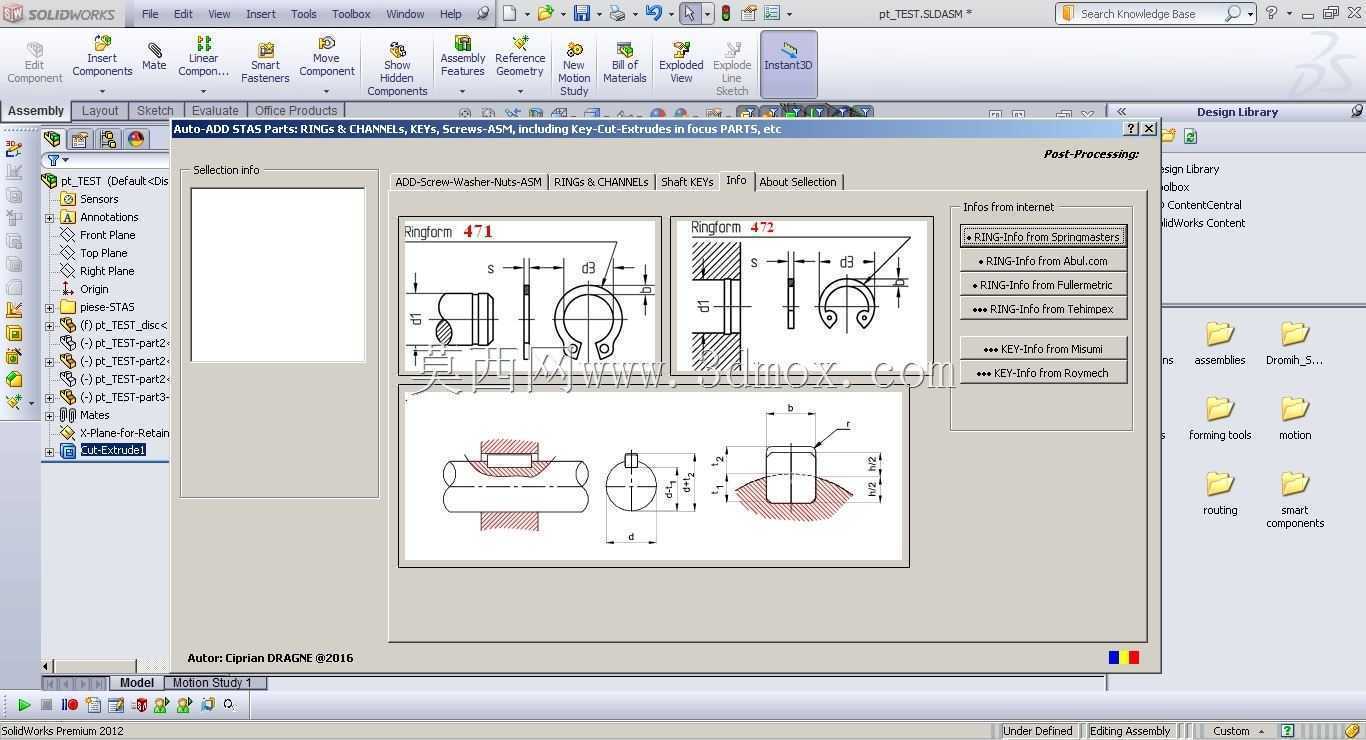

　　在常规机械结构三维设计流程中，紧固件选型、孔位配合、标准件装配这类重复性操作往往占据结构工程师近三成的建模工时，尤其是多零件装配场景下，手动逐个添加螺钉、垫圈、螺母，逐一核对轴孔公差带、键槽配合尺寸，很容易出现配合间隙不合理、标准件选型错配、工程图视图标注遗漏等问题，这类自动化辅助设计工具正是针对这类一线设计痛点开发的功能模块。从实际工程应用场景来看，这类工具可覆盖非标自动化设备、通用输送装备、小型专用机床等多类设备的结构设计环节，在装配体搭建阶段，工具可自动识别装配界面上的固定件安装孔位，根据孔的直径、深度、被连接件总厚度自动匹配对应规格的紧固件组合，包含螺钉、垫圈、螺母整套组件，无需工程师逐个从标准件库调用装配，

　　同时会自动区分光孔、螺纹孔的加工公差要求，针对轴与孔的配合面，不管是内环面还是外环面的配合，都能自动匹配对应公差等级的尺寸参数，避免手动输入公差出现的配合过松或过紧问题。在多零件联动设计场景下，工程师完成零件选型排布后，工具可批量在多个关联零件上创建对应规格的安装孔，保证孔位同轴度、孔边距符合机械设计规范，针对链条传动、带齿轮组、小型电机这类常用标准组件，工具可直接生成完整的子装配体，包含配套的紧固件、焊缝标注、轴、带小齿轮的全套装配结构，无需从零开始逐个零件建模。针对需要输出加工图纸的环节，工具可自动识别装配体中核心加工零件的结构特征，自动生成符合国标的工程视图，包含尺寸标注、公差配合、形位公差标注，

　　无需手动逐个调整视图比例与标注位置，即便是总装层级的ASM文件，也无需单独打开每个子零件文件，就能批量完成核心零件的工程图创建。针对轴类零件的配套设计，工具可根据输入的轴直径参数、配合公差要求，自动添加匹配规格的轴承、平键等标准件，自动生成带预定义配合关系的轴组件DRW工程文件，在设计校核环节，工具可根据输入的扭矩参数、键的建议长度值，自动完成平键的剪切应力、挤压应力校核，辅助工程师判断键的规格选型是否满足传动强度要求，从设计源头避免轴键连接失效的风险。在安装边界适配层面，工具生成的所有标准件模型都严格遵循国标安装尺寸规范，紧固件的头部沉孔深度、螺纹旋合长度、轴承的安装定位轴肩高度都符合机械设计手册的要求，不会出现标准件与安装槽干涉、装配间隙不足无法安装的问题，工程师可直接将生成的组件导入现有装配体中，无需反复调整尺寸适配安装空间。
