重载传动用多片式离合器三维结构设计

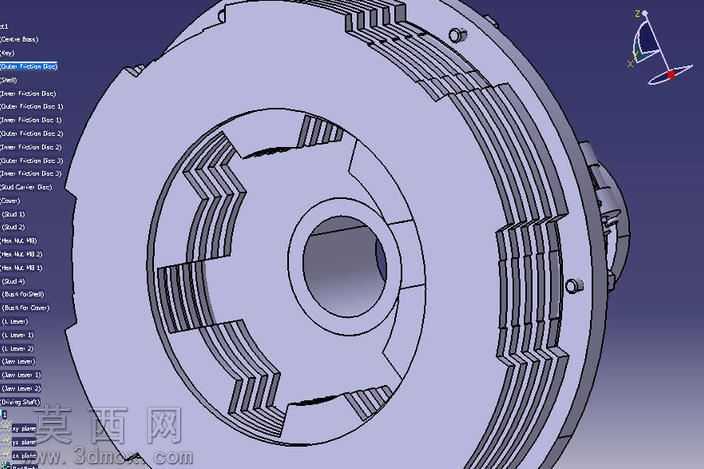

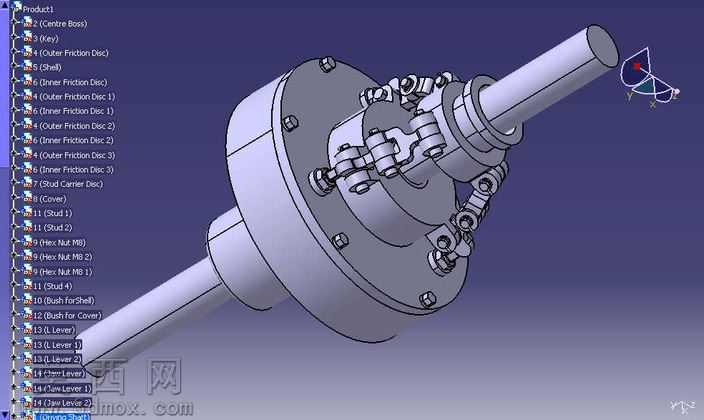

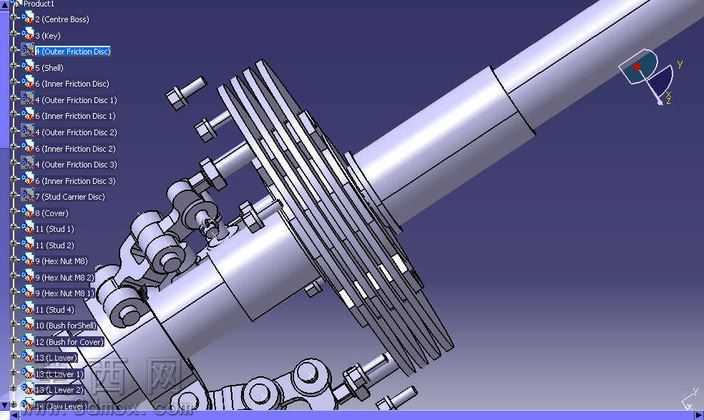

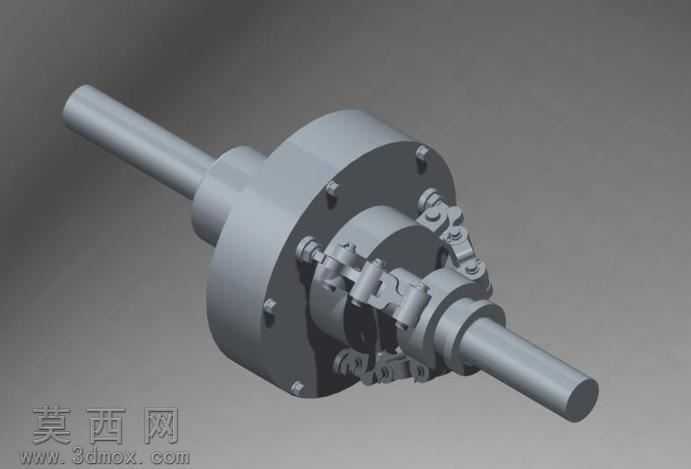

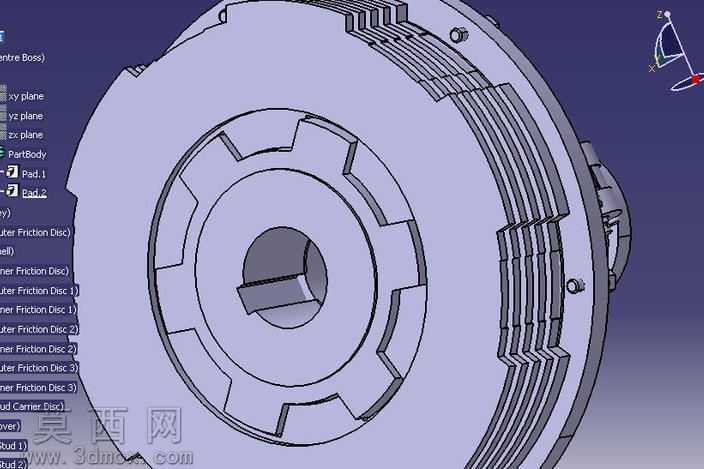

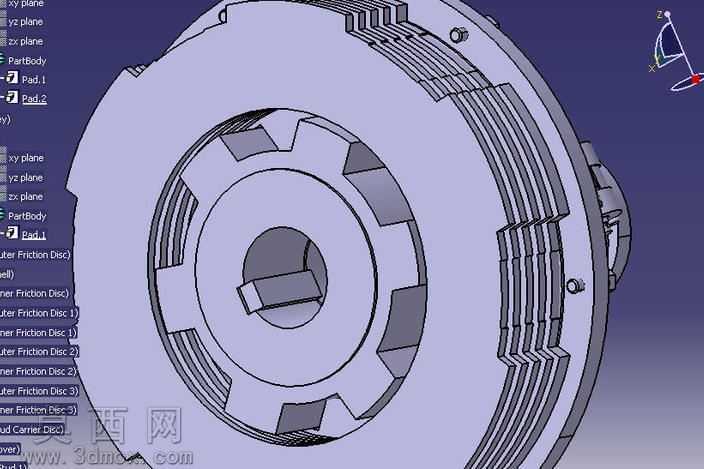

本多片离合器三维模型采用专业三维建模软件完成全参数化构建，建模过程严格遵循机械传动部件的设计规范，从核心传动主轴到外围紧固螺栓均按照实际工业应用的尺寸比例进行1:1还原，确保各部件的装配间隙、配合公差完全符合机械设计的精度要求。模型渲染阶段采用金属材质物理渲染方案，针对离合器不同部件的材质特性分别赋予对应的材质属性：传动主轴采用调质合金钢材质表现，还原其经过精加工后的哑光金属质感，表面添加细微的车削加工纹理提升真实感；离合器外壳采用铸钢材质，呈现出铸造件特有的细微颗粒质感与厚重金属观感；内部的摩擦片组、压紧杠杆、调节机构等部件分别匹配对应的合金、耐磨复合材料材质表现，通过光影参数的调试，清晰区分不同部件的材质边界，让整体渲染效果兼具工业质感与结构辨识度。结构设计上，该多片离合器采用多组摩擦片堆叠的核心结构，通过周向均匀布置的杠杆压紧机构实现摩擦片的接合与分离动作，输入轴与输出轴采用同轴布置方案，外壳通过周向均布的紧固螺栓实现腔体密封，内部预留了摩擦片磨损后的调节行程空间，压紧机构的铰接点、复位结构均做了细节还原，完整呈现多片离合器依靠多接触面摩擦传递大扭矩的工作原理。设计思路围绕重载传动场景的使用需求展开，相较于单片式离合器，多片堆叠的摩擦结构能够在有限的径向尺寸内获得更大的摩擦接触总面积，从而在相同压紧力下传递更大的传动扭矩，适配重型机械设备的高扭矩传输需求；建模过程中对离合动作的运动路径做了干涉检查，确保压紧杠杆摆动、摩擦片轴向移动的过程中不存在部件干涉，所有活动部件的运动行程均符合实际产品的动作逻辑，既完整还原了多片离合器的外观形态，也精准复现了其内部的传动逻辑与结构细节，可用于机械原理教学、传动系统结构展示、设备虚拟装配等场景。
