弧形支座类机械连接零件结构设计

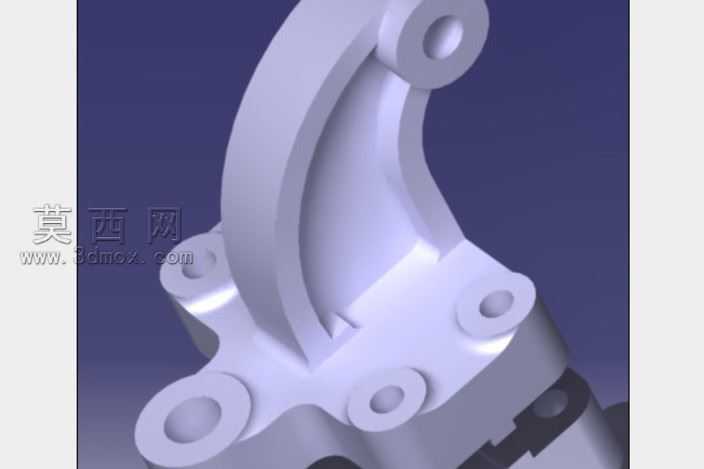

本作品为一款弧形支座类机械连接零件的三维设计成果，建模阶段依托三维参数化设计软件完成全流程结构搭建，首先从零件的功能定位出发，明确其作为机械系统中连接支撑构件的核心作用，需要同时满足多方向安装定位、弧形面适配贴合、载荷均匀传导的多重需求。建模过程中先绘制底部基座的二维草绘轮廓，精准定位四个周向分布的安装通孔位置，通过拉伸特征生成基座的实体结构，保证基座平面的平面度公差符合机械装配要求，为后续上部结构搭建提供稳定的基准面。上部弧形支撑结构采用扫掠特征生成，先绘制弧形导向的路径曲线与支撑截面轮廓，扫掠过程中严格控制弧形面的曲率半径，确保弧形面能够与配套对接构件实现完美贴合，避免装配后出现应力集中的问题。在弧形支撑的顶端同样设计有同轴安装通孔，与底部基座的孔位形成空间错位的安装点位，满足不同方向的组件连接需求。材质设置阶段选用工业常用的铸钢材质参数，调整材质的漫反射、高光反射与粗糙度数值，还原铸钢零件经机加工后的哑光金属质感，渲染阶段采用三点布光方案，主光源从侧上方投射突出零件的弧形曲面结构与轮廓转折，辅助光源补全暗部细节避免结构阴影过深丢失细节，背光源勾勒零件边缘轮廓提升整体立体感，最终渲染效果清晰展现零件的所有结构细节。结构设计上充分考虑零件的受力特性，在弧形支撑与底部基座的衔接位置做了圆弧过渡处理，有效降低应力集中系数，提升零件的疲劳使用寿命，所有安装孔位均设计有倒角结构，既方便装配时的螺栓导入，也能去除机加工产生的毛刺锐边，符合机械零件的加工工艺要求。整体设计遵循机械设计的工艺性原则，所有结构特征均满足常规铣削、钻削加工的工艺要求，不存在无法加工的倒扣或特殊结构，可直接用于后续的工程图导出、数控加工编程或者3D打印样件验证，能够直接适配到对应的机械连接工位中，完成支撑、连接、载荷传递的核心功能。
