仿生指骨关节铰接结构三维建模作品

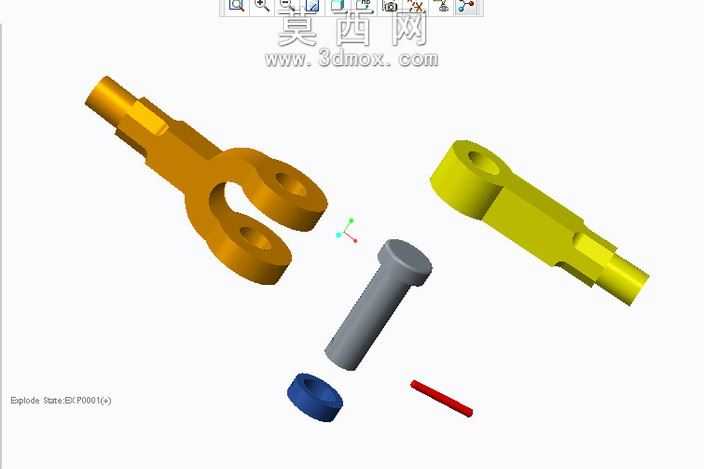

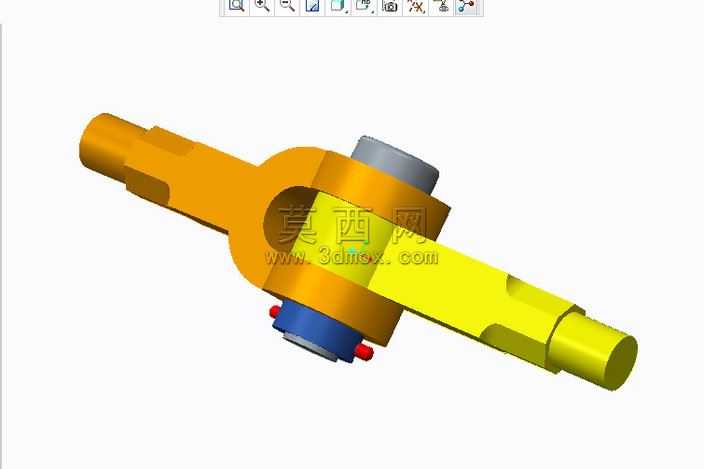

本作品为仿生指骨关节铰接结构的三维建模成果，建模过程中以人体指骨关节的运动特性为核心参考，依托三维建模软件完成全参数化的结构搭建，全程遵循机械铰接构件的设计规范，确保模型既还原仿生关节的活动逻辑，又满足机械构件的装配合理性。建模阶段首先完成主体铰接基座的轮廓绘制，通过拉伸、切除等基础特征构建两侧对称的杆状连接端，连接端表面设计有适配装配的卡位结构，可模拟指骨与关节的衔接形态，建模过程中对杆体的过渡圆角做了精细化处理，避免应力集中的结构缺陷。中间铰接核心部分采用分层嵌套的结构设计，外层为与两侧杆体一体衔接的环形铰接座，中间设置贯穿式的铰接轴安装位，轴体与基座之间预留了符合转动公差的配合间隙，可实现绕轴的定角度摆动，还原指骨关节的屈伸运动逻辑。材质渲染阶段针对不同构件做了差异化的材质分配：两侧的指骨衔接杆体分别赋予暖黄色与亮黄色的金属烤漆材质，模拟硬质结构件的表面质感，中间铰接座采用同色系的金属材质做色彩区分，铰接轴顶端赋予银灰色金属材质还原轴类零件的金属光泽，底部的端盖结构采用深蓝色工程塑料材质，端盖上的固定销采用鲜红色塑料材质，通过色彩差异清晰区分不同功能的构件，提升模型的结构辨识度。结构设计上充分考虑了铰接关节的运动限位需求，在铰接座与杆体的衔接处设置了限位凸台，可约束关节的摆动角度在合理范围内，避免过度转动造成的结构脱位，固定销采用径向穿设的设计，可锁紧底部端盖与铰接轴的相对位置，防止转动过程中轴体脱出，整体结构紧凑，各部件之间的装配关系清晰，无干涉错位的问题。设计思路上以仿生机械关节的实用需求为出发点，既还原人体指骨关节的外形与运动特性，又融入工业机械铰接件的可靠连接结构，可作为仿生机械手、康复医疗器械等领域的结构参考模型，模型的所有特征均保留可编辑参数，方便后续根据实际使用需求调整尺寸比例、修改配合公差，适配不同的应用场景。
