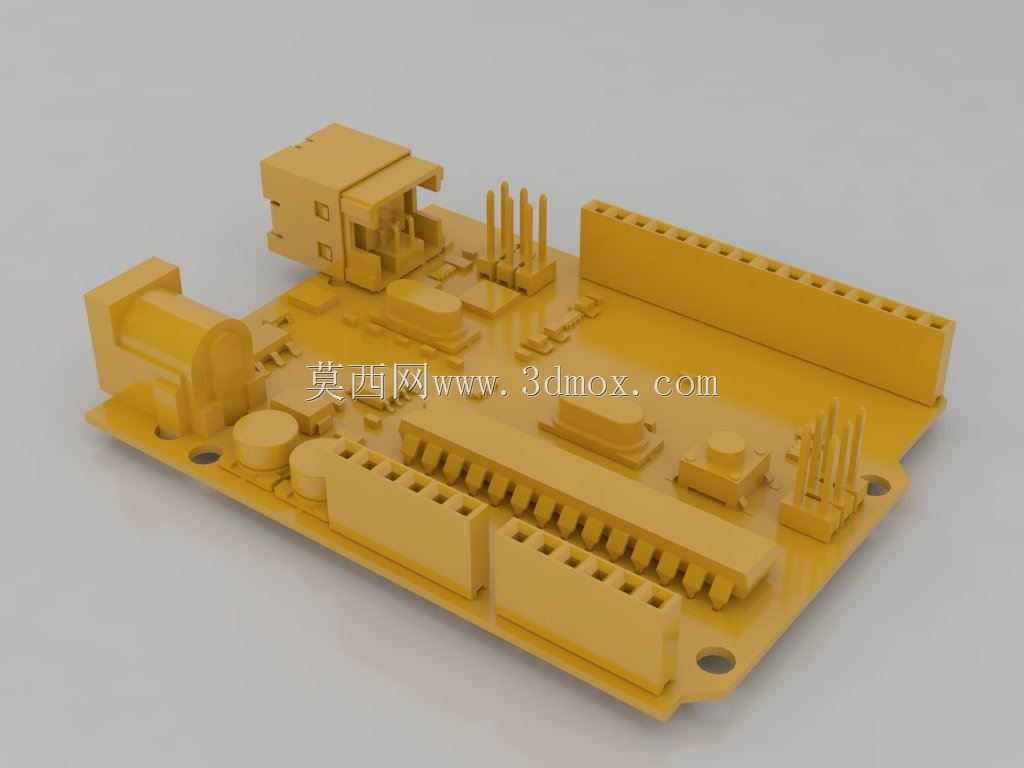

ArduinoUNO开源控制电路板结构设计

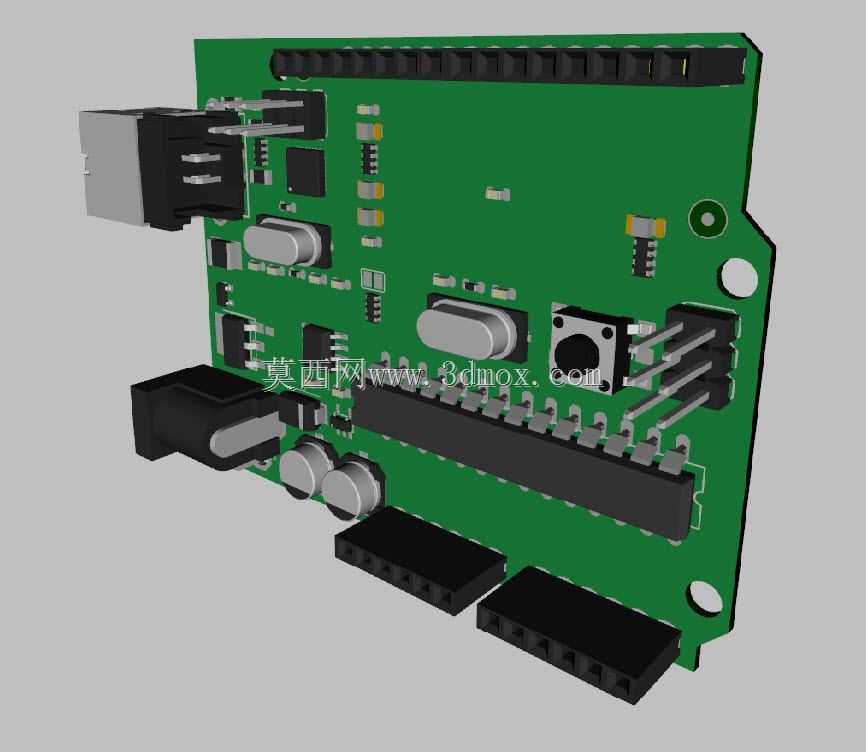

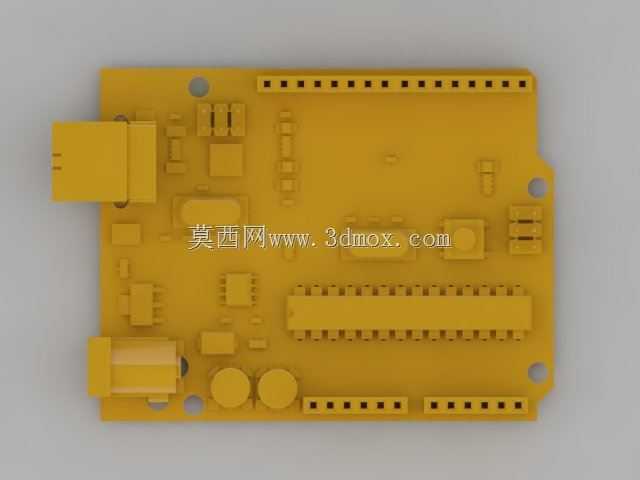

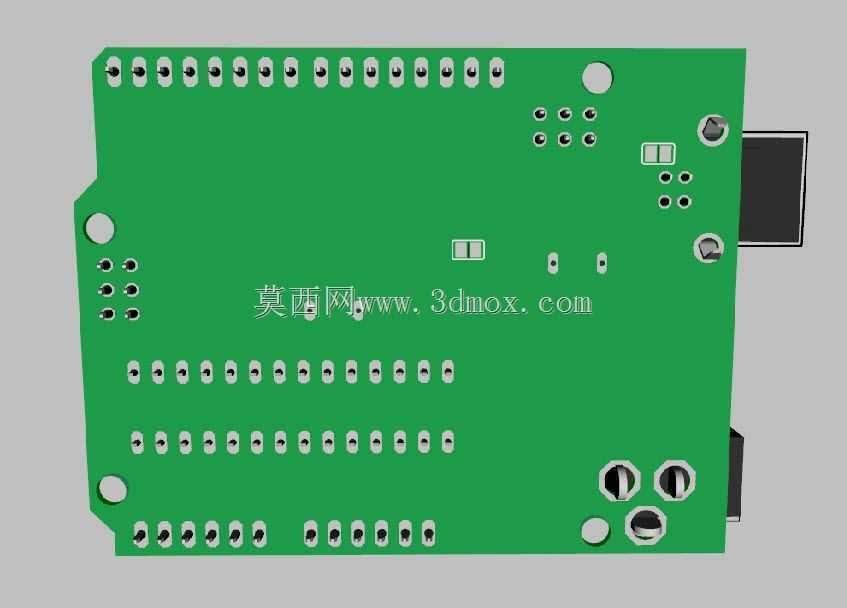

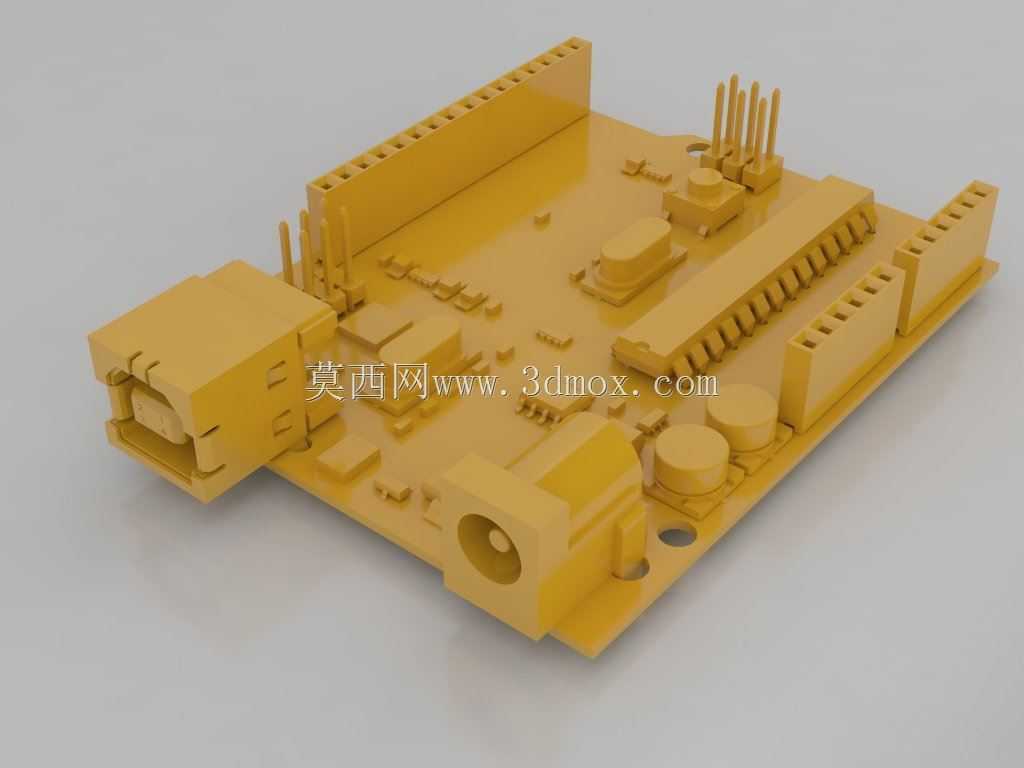

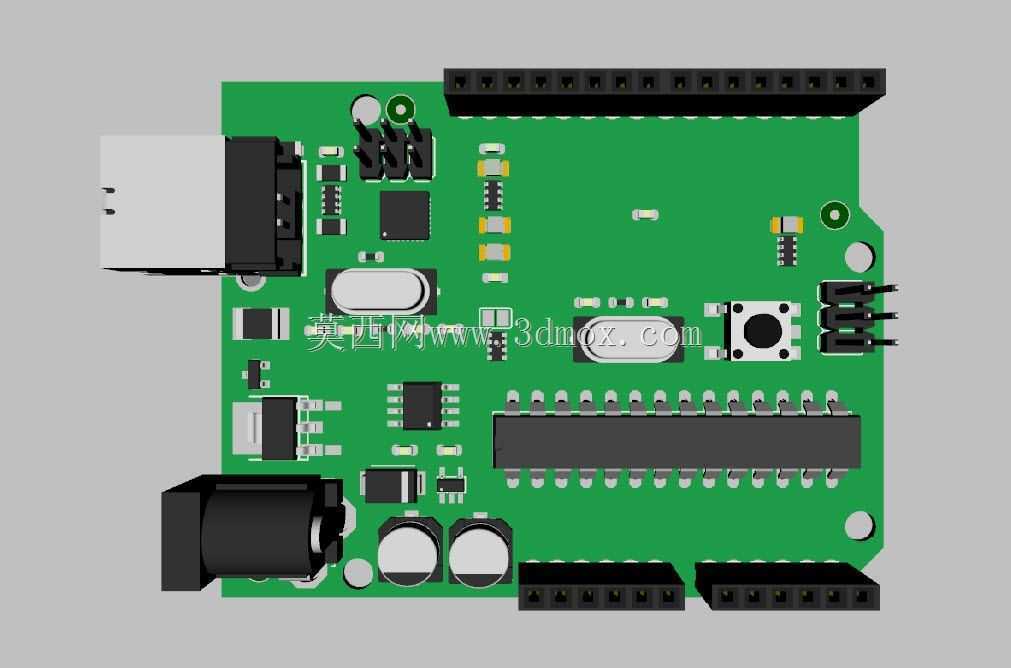

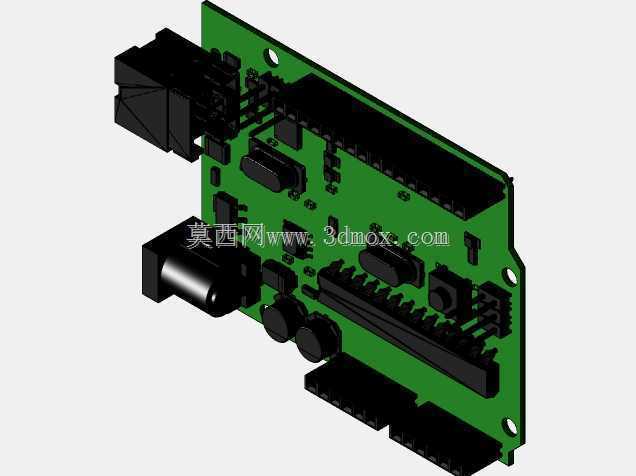

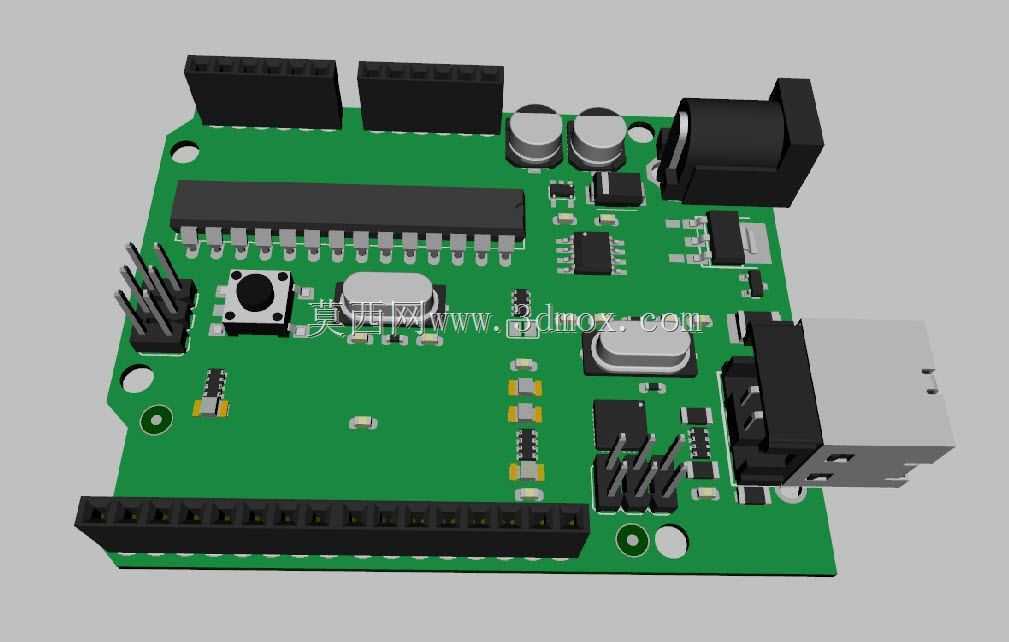

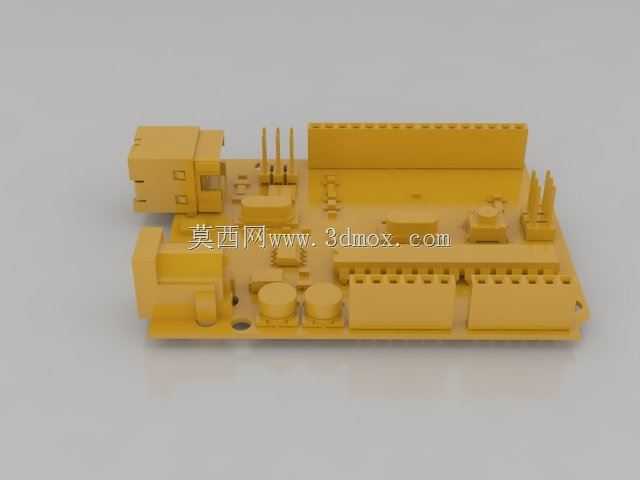

　　这款开源主控电路板是嵌入式开发、小型智能设备原型验证场景中应用极广的核心控制载体，日常在创客项目开发、教学实验演示、小型自动化装置改造、智能传感节点搭建等场景中承担核心运算与外设调度的作用。板载集成的电源输入接口可适配常规直流供电输入，板载的多组排针接口可直接对接数字量、模拟量传感模块，也能连接舵机、继电器、小型驱动模块等执行器件，无需额外做复杂的接口转接，能大幅缩短原型开发的接线调试周期。从结构设计层面来看，整块电路板采用规则矩形切角外形，板边预留的两个定位安装孔可直接配合铜柱固定在亚克力外壳、设备安装仓或者实验台架上，安装孔位间距符合开源硬件的通用安装规范，能兼容市面上绝大多数现成的UNO扩展板、传感器扩展盾，

　　叠层安装时不会出现接口干涉的问题。板上元器件布局遵循信号流向排布，电源输入端口布置在板侧边缘位置，方便外部电源走线接入，核心主控芯片布置在板体中部区域，周边的阻容元件、接口排针按照功能分区排布，既避免了电源走线与信号走线的交叉干扰，也给后期手工焊接、故障检测维修留出了足够的操作空间。板载的通讯接口、下载接口统一布置在板体的侧边，外接下载器、通讯模块时不会和上方叠装的扩展板产生空间冲突，电源指示灯、状态指示灯布置在靠近板边的位置，设备运行状态可直接通过目视观察，无需额外外接指示装置。在安装边界设计上，板体整体厚度控制在常规PCB板厚加元器件最高凸起高度的范围内，叠装扩展板时层间预留的间隙足够容纳常规高度的插装元件，

　　不会出现元件挤压导致的虚焊、引脚短路问题，板边的切角设计可避免安装时和安装仓内的加强筋、固定柱产生位置干涉，适配各类非标定制外壳的安装需求。这类主控板的结构设计充分考虑了原型开发阶段的灵活改装需求，所有接口位置、安装尺寸都遵循通用开源硬件的尺寸规范，不管是用于教学实验中的电路原理演示，还是用于小型智能设备的前期功能验证，都能快速完成搭建调试，降低开发阶段的结构适配成本。
