阿杜伊诺开源主控电路板结构设计

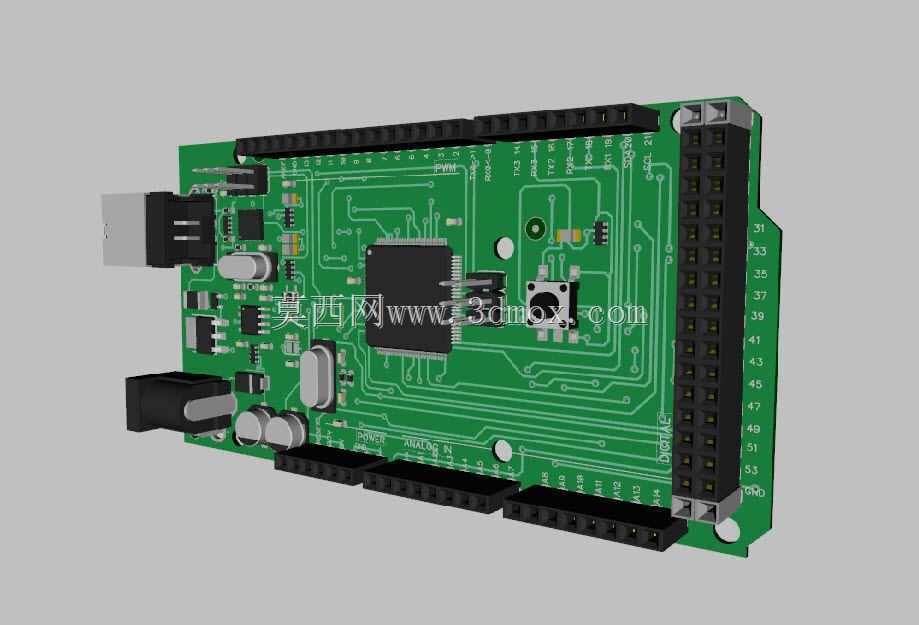

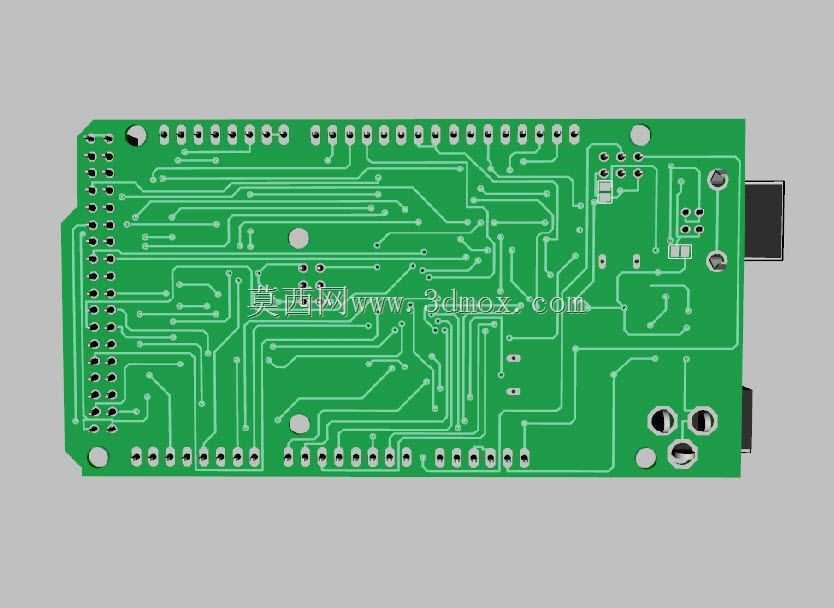

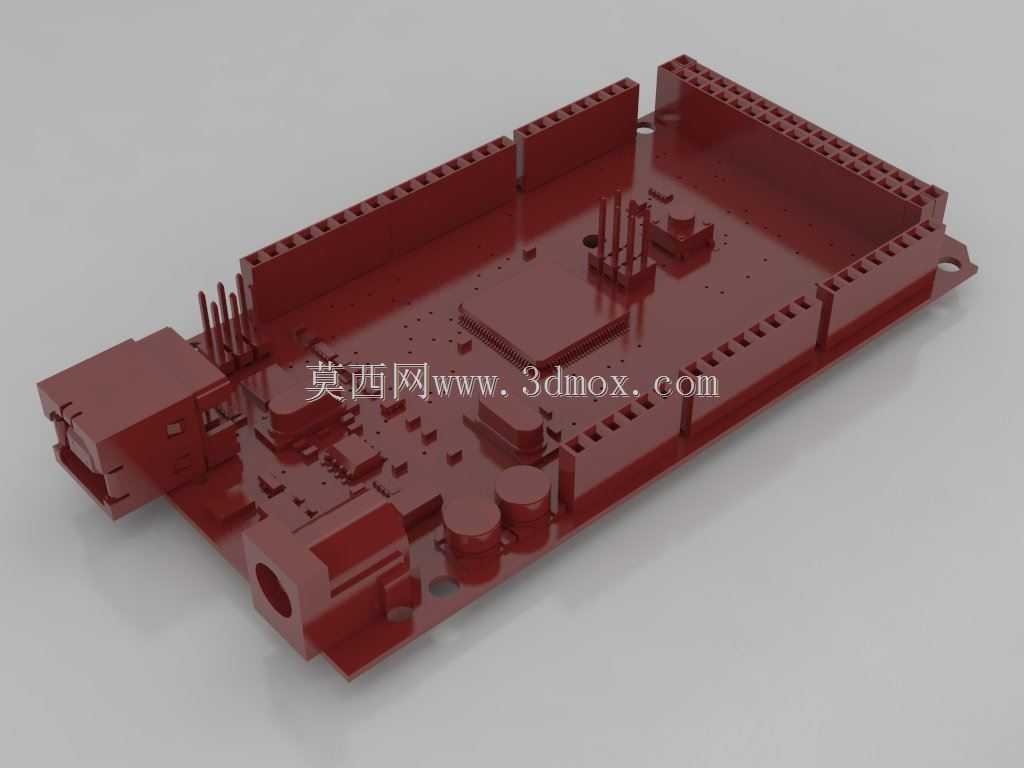

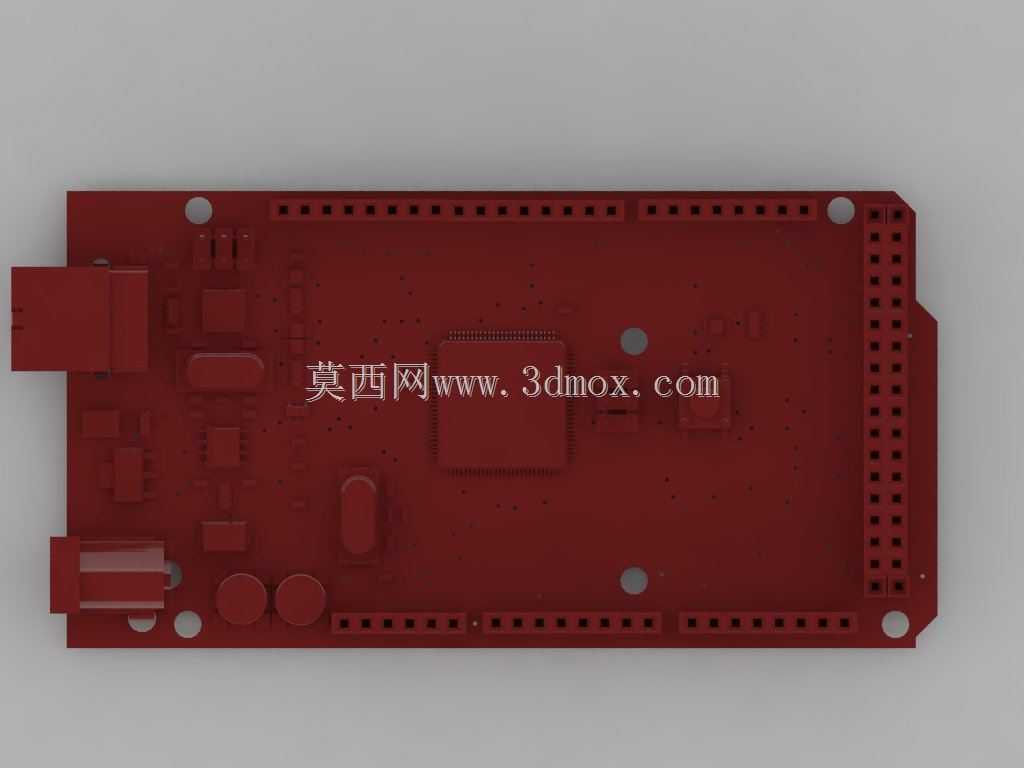

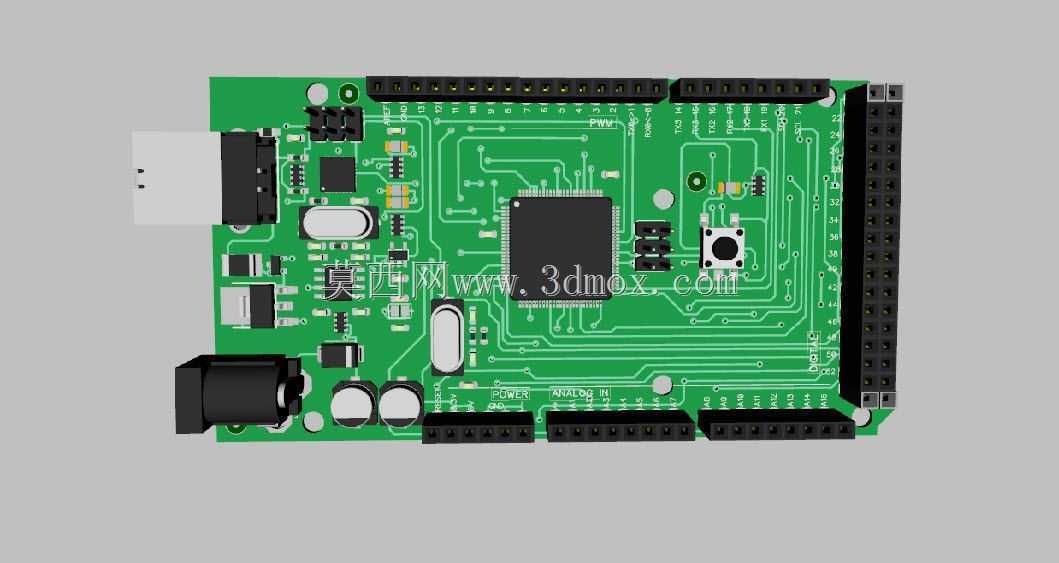

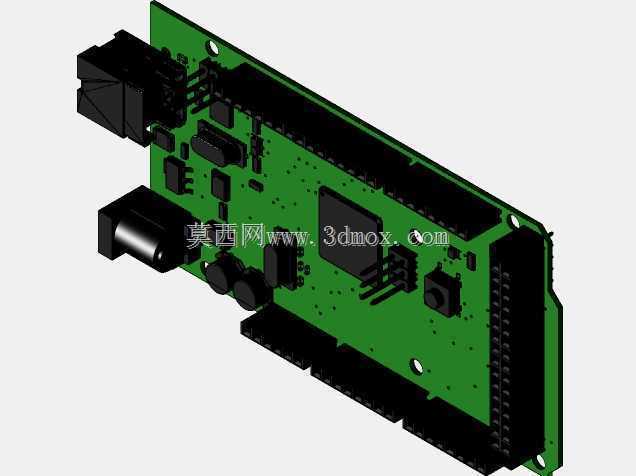

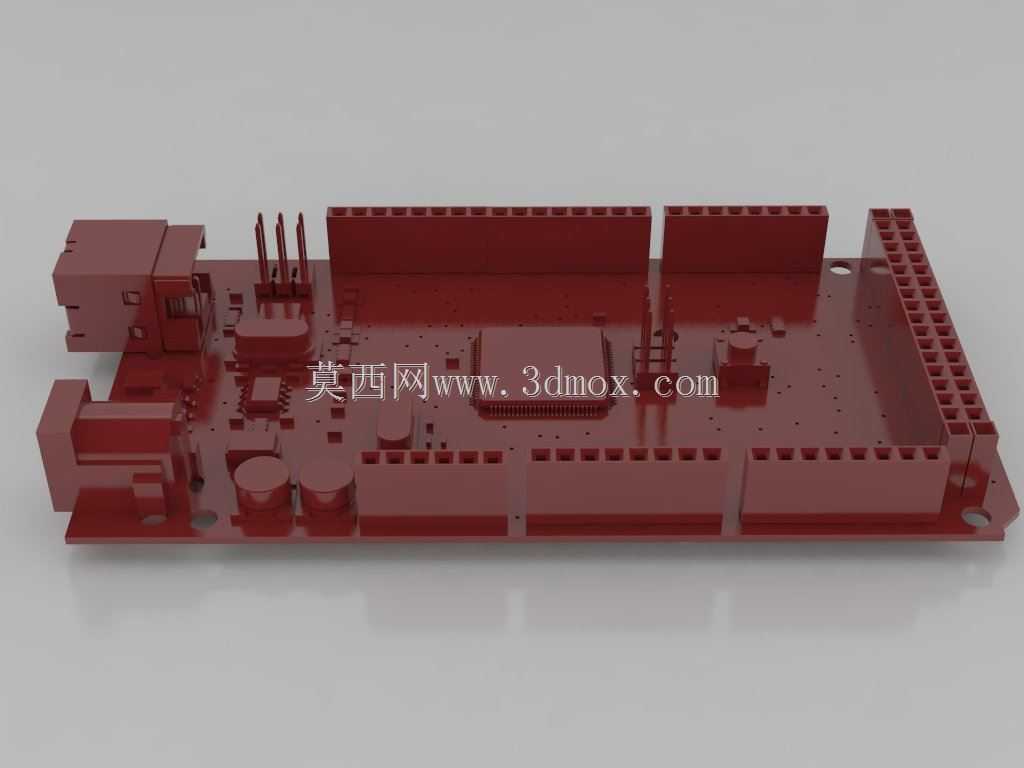

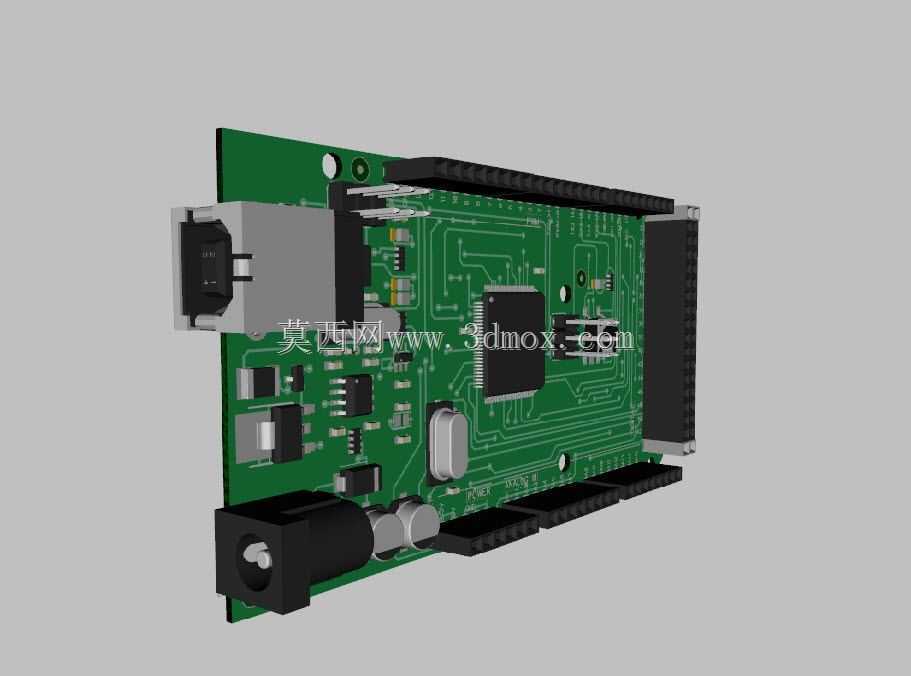

　　这款嵌入式主控电路板的三维结构设计，核心围绕嵌入式开发场景的实际装机需求展开，覆盖创客原型验证、小型自动化设备控制、教学实验平台搭建、智能硬件小批量试制等多类应用场景，作为开源硬件生态中应用最广泛的主控载体，其结构设计直接决定了不同使用场景下的适配性与可靠性。从功能特性来看，板载集成了主控核心芯片、USB通讯接口、直流电源输入接口、复位按键、晶振时钟电路、多组排针扩展接口，所有元器件的布局均按照实际生产的SMT贴片工艺要求排布，预留了足够的焊盘间距与元件安全间隙，避免生产过程中出现连锡、元件干涉等问题，同时兼顾了使用者外接扩展模块时的操作空间，排针接口统一沿板边两侧布置，方便对接各类传感器、执行器扩展板，

　　无需额外飞线即可完成硬件堆叠。设计思路上优先平衡了板卡通用性与结构紧凑性，板型采用规则矩形设计，四个安装孔位按照行业通用的开源主控板安装标准设置，孔径与孔位间距完全匹配市面上常见的亚克力固定外壳、3D打印安装支架、导轨安装卡扣的安装尺寸，使用者无需二次打孔即可完成板卡固定。电源接口布置在板边侧方，既方便外接直流电源适配器，也避免了接线后与上方堆叠的扩展模块产生干涉，USB接口采用卧式贴片封装，接口端面与板边齐平，保证外接数据线时插头不会突出板体过多，适配各类封闭外壳的开口尺寸。从安装边界来看，板体整体厚度控制在1.6mm标准PCB厚度范围内，所有直插元件的引脚伸出长度均控制在2mm以内，贴片元件的最高高度不超过10mm，

　　保证板卡装入标准外壳后不会出现顶盖挤压元件的问题，排针的高度统一采用标准11mm规格，既保证扩展板堆叠时的接触可靠性，也不会因为排针过高导致整体结构松散。在细节处理上，复位按键布置在板卡中部靠近板边的位置，方便使用者在不拆除外接模块的情况下快速触发复位，晶振元件紧贴主控芯片布置，缩短时钟信号走线长度，降低信号干扰风险，电源输入口附近预留了足够的滤波电容安装位置，保证供电稳定性，所有接口的丝印标识均布置在接口旁的空白区域，不会被元件或者外接插头遮挡，方便使用者接线时快速识别引脚定义。
