适配4080铝型材的80mm激光管固定支撑件

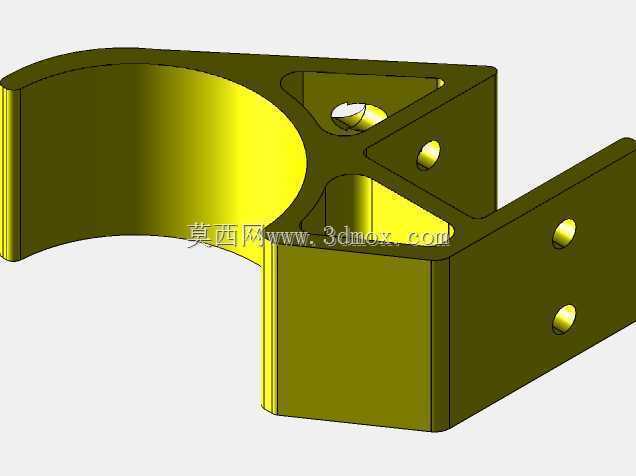

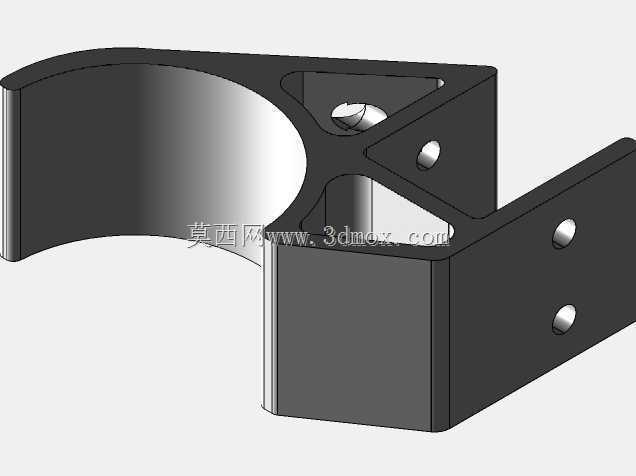

　　在激光加工设备的机架搭建环节，激光管的固定可靠性直接影响光路稳定性，这款支撑件就是针对80mm直径规格的激光管开发的专用固定结构，适配市面上通用的4080工业铝型材机架安装场景。从结构设计逻辑来看，整体采用L型弯折的受力布局，一侧为贴合铝型材安装面的直板结构，上面预留的安装孔位完全匹配4080铝型材的槽道间距，不需要额外做转接件就能直接通过T型螺栓完成锁紧固定，安装时可以沿着铝型材槽道灵活调整轴向位置，适配不同长度激光管的支撑点布局需求。另一侧为适配激光管圆柱面的弧形托举结构，弧面曲率完全贴合80mm管径的外圆轮廓，接触面积足够大，不会出现局部应力集中压损玻璃激光管管壁的问题，托举弧面和安装直板之间设置了三角加强筋结构，

　　筋位做了掏空减重处理，在不降低整体结构刚性的前提下减少了材料用量，同时避免注塑或3D打印加工时出现壁厚不均导致的缩痕变形问题。实际应用中，这类支架通常会在单根激光管的两端各布置一个，部分长度超过1.2米的大功率激光管会在中部额外增加一个支撑点，避免激光管长期放置出现自重弯曲变形，影响出光同轴度。设计时特意将安装面和托举弧面的垂直公差控制在0.1mm以内，保证安装后激光管的轴线和铝型材机架的基准面保持平行，减少后续光路校准的工作量。结构上没有多余的突出棱角，所有转角位置都做了圆角过渡，既避免安装时划伤操作人员，也能减少应力集中导致的支架断裂风险。从安装边界来看，支架固定在4080铝型材上之后，

　　托举弧面的中心高度和铝型材安装面的距离经过精准核算，刚好匹配常规激光设备光路的基准高度，不需要额外增减垫片调整高度，安装完成后只需要微调激光管的轴向位置就能完成初步的光路对位。日常设备维护时，只需要松开弧面位置的配套绑带就能快速更换激光管，不需要完全拆卸支架本体，大幅降低设备维护的时间成本。这类支撑件除了用在激光切割机、激光雕刻机的玻璃激光管固定场景，也可以适配同直径规格的其他圆柱类工业管材在铝型材机架上的固定需求，结构通用性较强，受力布局经过实际设备运行验证，长期使用不会出现形变移位的问题。
