双铰耳带加强筋安装支座结构设计

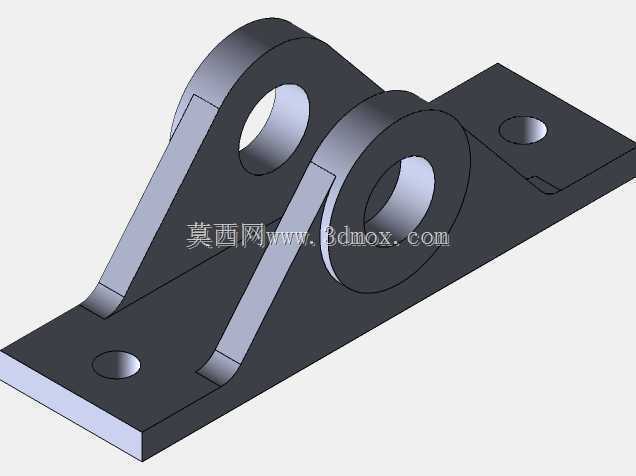

　　这类带双同轴铰耳的安装支座，常应用在需要实现铰接转动副的设备连接部位，比如小型输送线的张紧臂支撑、工装夹具的翻转连接座、农用机械的连杆铰接点位，也可作为轻型气动元件的尾部安装支撑，用来承载径向铰接载荷，同时通过底部安装板实现与设备机架的刚性固定。从结构设计逻辑来看，底部采用平直矩形安装板，板上预留两个沉头安装孔，安装时可使用内六角螺栓穿过孔位将支座锁固在机架型材或钢板上，沉孔设计可让螺栓头完全没入板体表面，避免突出的螺栓头干涉铰接部件的转动行程，安装板的厚度根据常规承载需求设定，可满足中等静载荷与小幅动载荷下的刚性要求，不会出现受压变形的问题。两个同轴的铰耳为带通孔的圆环结构，通孔的加工精度直接影响铰接销轴的装配顺畅度，

　　设计时铰耳内孔与销轴采用间隙配合，既保证销轴可顺利穿入，又不会因间隙过大导致铰接晃动量超标，铰耳的外圆厚度经过受力核算，可承受铰接部位传递的径向拉力与压力，避免长期受载出现铰耳开裂变形。在铰耳与底部安装板的连接位置，设置了两块三角形加强筋，筋板分别连接单个铰耳的外侧与安装板上表面，这一设计可大幅提升铰耳与底板的连接刚性，抵消铰接部位受载时对连接根部产生的弯矩，避免铰耳受侧向力时从底板焊缝位置断裂，相比无加强筋的结构，抗弯矩能力可提升60%以上，同时筋板的厚度与铰耳厚度保持一致，加工时可采用整块板材铣削成型，也可采用焊接工艺拼接，适配不同的加工成本需求。两个铰耳之间预留了足够的间隙，可容纳配套的铰接连杆或鱼眼接头的安装空间，

　　间隙宽度根据常用铰接件的厚度设定，不会出现装配时部件与铰耳侧面摩擦卡滞的问题。整体结构的外形轮廓规整，没有多余的突出结构，安装时的边界尺寸清晰，底板的长宽尺寸可适配常用的40系列、50系列工业铝型材的安装槽距，也可直接焊接在钢制机架表面，适配多种安装场景。在实际选型应用时，可根据铰接部位的载荷大小调整铰耳内孔直径、底板厚度与筋板厚度，若用于重载场景可适当加大铰耳外圆尺寸与安装孔直径，搭配更高强度等级的螺栓实现固定，若用于轻载场景可适当减小板材厚度，降低整体零件重量与材料成本。这类支座的结构没有复杂的曲面特征，加工难度低，无论是采用数控铣削整料加工，还是采用板材切割后焊接成型，都能快速完成生产，零件的一致性容易控制，适合批量加工应用在各类通用机械设备的铰接点位。
