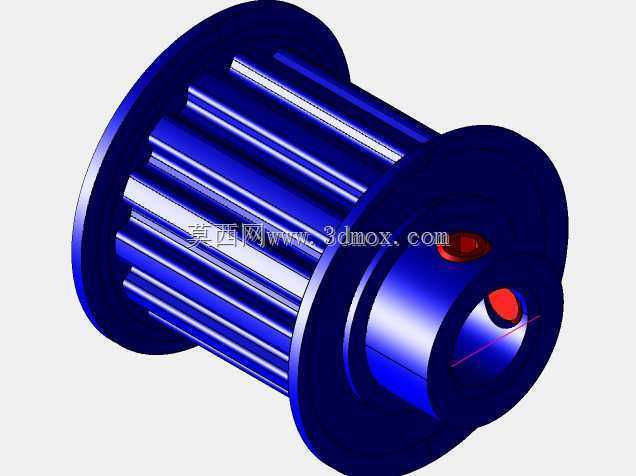

HTD5M型T14齿宽20mm正时皮带轮结构

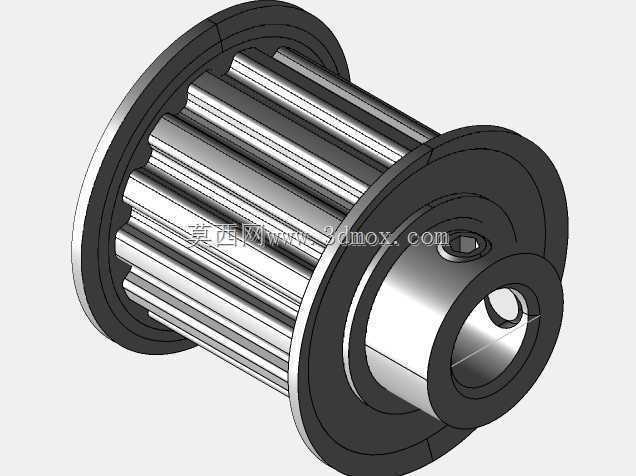

　　这类同步带轮在轻工自动化输送、小型包装设备传动、电子加工工位进给机构里应用十分普遍，区别于普通平带轮的摩擦传动，它依靠带齿与轮齿的精准啮合传递扭矩，不会出现传动打滑的问题，能保证主轴与从动轴之间的传动比恒定，在需要精准相位匹配的工位，比如包装机的封切辊同步、贴标机的送标轴与输瓶轴联动、小型输送线的分瓶机构传动中，都能看到这类规格带轮的身影。从结构设计来看，这款带轮采用HTD5M圆弧齿形，相比梯形齿同步带轮，圆弧齿的齿根应力集中更小，带齿啮入啮出时的冲击更弱，高速运转时的噪音更低，同时承载能力比同模数梯形齿带轮高出三成左右，适合中低速、中小扭矩的定比传动场景。带轮的轮缘部分做了双侧挡边设计，

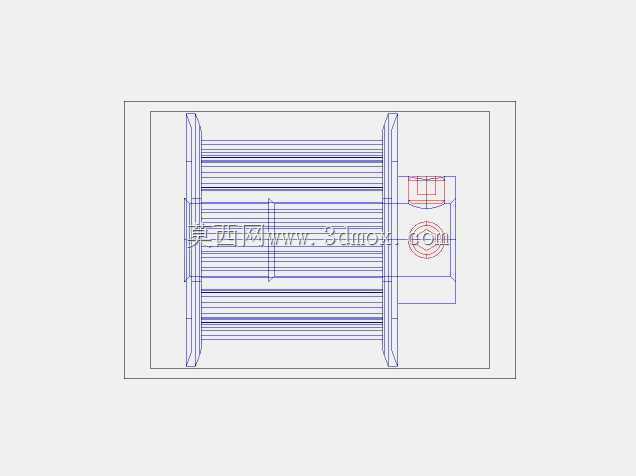

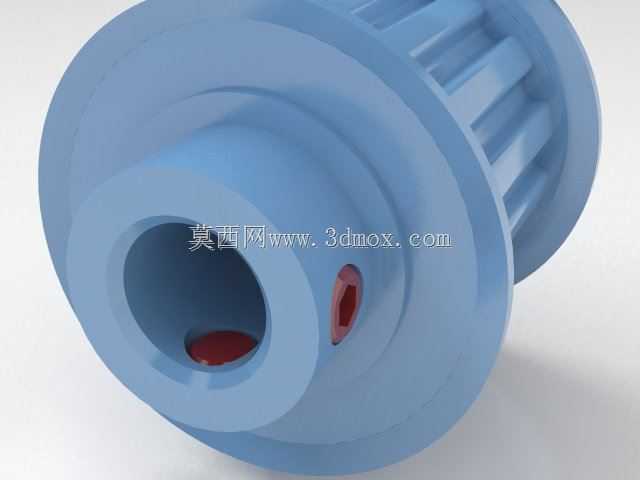

　　能避免同步带在运转过程中出现轴向窜动掉带的问题，挡边的高度略高于带齿顶面，既不会干涉带体的正常弯曲，又能起到可靠的轴向限位作用，安装时不需要额外加装带轮挡圈，简化了轴系的装配步骤。带轮宽度设定为20mm，适配标准宽度15mm的5M同步带，两侧预留的余量能抵消安装时的少量轴向偏差，避免带体边缘与挡边长期摩擦造成带体过早磨损。轮毂部分采用台阶式结构，靠近轴孔端的轮毂直径更大，能提升带轮与轴配合段的接触长度，保证键连接的扭矩传递可靠性，轴孔端设置的紧定螺钉孔，能在带轮安装到轴上后，通过紧定螺钉顶紧轴面，防止带轮在启停换向时出现周向转动移位，适合负载波动不大、正反转切换不频繁的传动场景。建模过程中，齿形的参数化绘制是核心，

　　需要严格匹配5M齿形的节距、齿高、齿顶圆弧与齿根圆弧参数，保证齿形与标准同步带完全啮合，避免出现齿顶干涉或者啮合间隙过大的问题；轮体的减重设计也做了考量，在保证轮体结构强度的前提下，轮毂与轮缘之间的辐板部分做了等厚设计，既减少了带轮自身的转动惯量，降低电机启停时的惯性负载，又不会因为壁厚过薄导致注塑或者机加工时出现变形。安装边界上，这款带轮的轴向总长度适配20mm带宽的安装空间，轴孔的配合公差选用H7级过渡配合，既能保证装配时的顺畅度，又能避免配合间隙过大造成的传动偏心，键槽的尺寸匹配标准平键，装配时不需要额外做二次加工，能直接适配常规的光轴输出端，在小型自动化设备的传动系统选型中，这类规格的带轮通用性极强，能覆盖大部分0.5kW以下电机的传动需求，日常维护时只需要定期检查带体张紧力，不需要额外做润滑保养，相比齿轮传动的维护成本更低，运转时的噪音也更小，适合对传动精度有一定要求、运维空间有限的设备场景。
