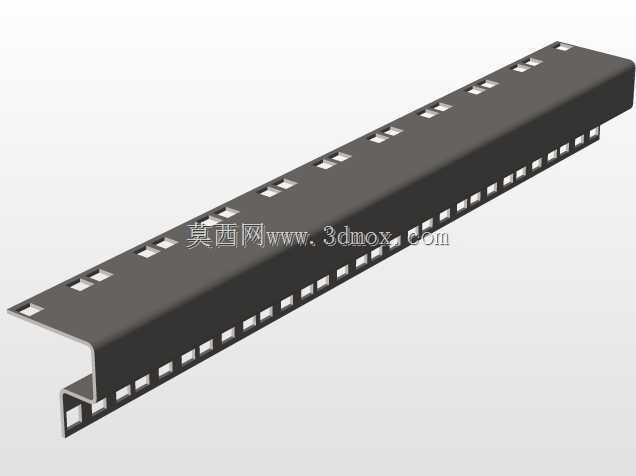

钣金件DXF展开下料结构设计

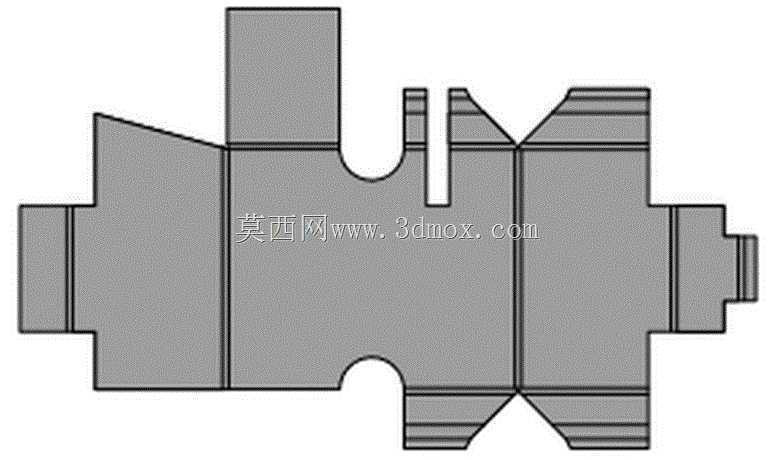

　　在钣金加工的实际生产场景中，这类展开结构是连接三维设计与线下加工的核心环节，多数机箱机柜、设备护罩、异形钣金支架的生产都需要先完成精准的展开图输出，才能进入后续的激光切割、数控冲裁工序。从结构本身来看，该展开件预留了多处折弯避让缺口，对应成型后多面弯折的装配需求，上下对称的半圆缺口是为了避让安装位的圆柱类连接件，避免折弯后出现结构干涉，侧边伸出的小折边用于成型后与相邻构件做铆接或螺丝固定，不需要额外焊接就能保证连接强度，减少后续装配的打磨工作量。设计这类展开结构时，首先要核算不同板厚对应的折弯扣除值，不能直接按三维建模的理论尺寸平铺，否则折弯后会出现尺寸超差，比如常规冷轧钢板在90度折弯时，

　　不同板厚的扣除值需要根据车间常用折弯机的下模V口宽度做微调，保证成型后各安装孔位的同轴度符合装配要求。该展开件的外形边界在排版时可以和同批次零件做共边切割，能有效减少板材废料，提升材料利用率，中间的狭长开槽是为了成型后形成弹性卡接结构，不需要额外紧固件就能实现快速拆装，方便后期设备维护时的面板拆卸。从安装边界来看，该件成型后属于包覆类结构，各折边的弯折高度控制在常规折弯机的最小加工范围内，避免出现折边过短无法压型的问题，边缘的几处凸耳结构上预留的安装孔，在展开阶段就已经做了孔位偏移补偿，抵消折弯过程中材料拉伸带来的孔位位移，保证装配时螺丝可以顺利穿过对应孔位，不需要二次扩孔。实际生产中这类展开图导入切割设备前，

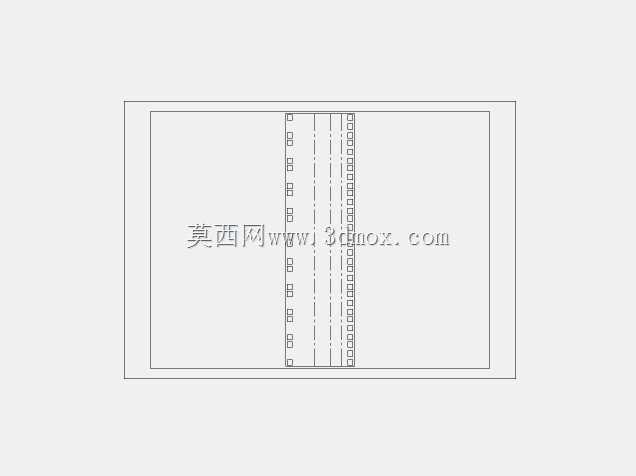

　　还需要核对所有轮廓线的闭合状态，避免出现断线导致切割路径出错，同时要区分清楚折弯线与切割线的图层，给车间加工人员明确的压痕位置，减少折弯时的对位时间，对于需要做表面处理的工件，展开时还要预留表面涂层的厚度余量，避免喷涂或电镀后装配出现间隙过小的问题。
