基于ISO286标准的SW公差计算交互界面

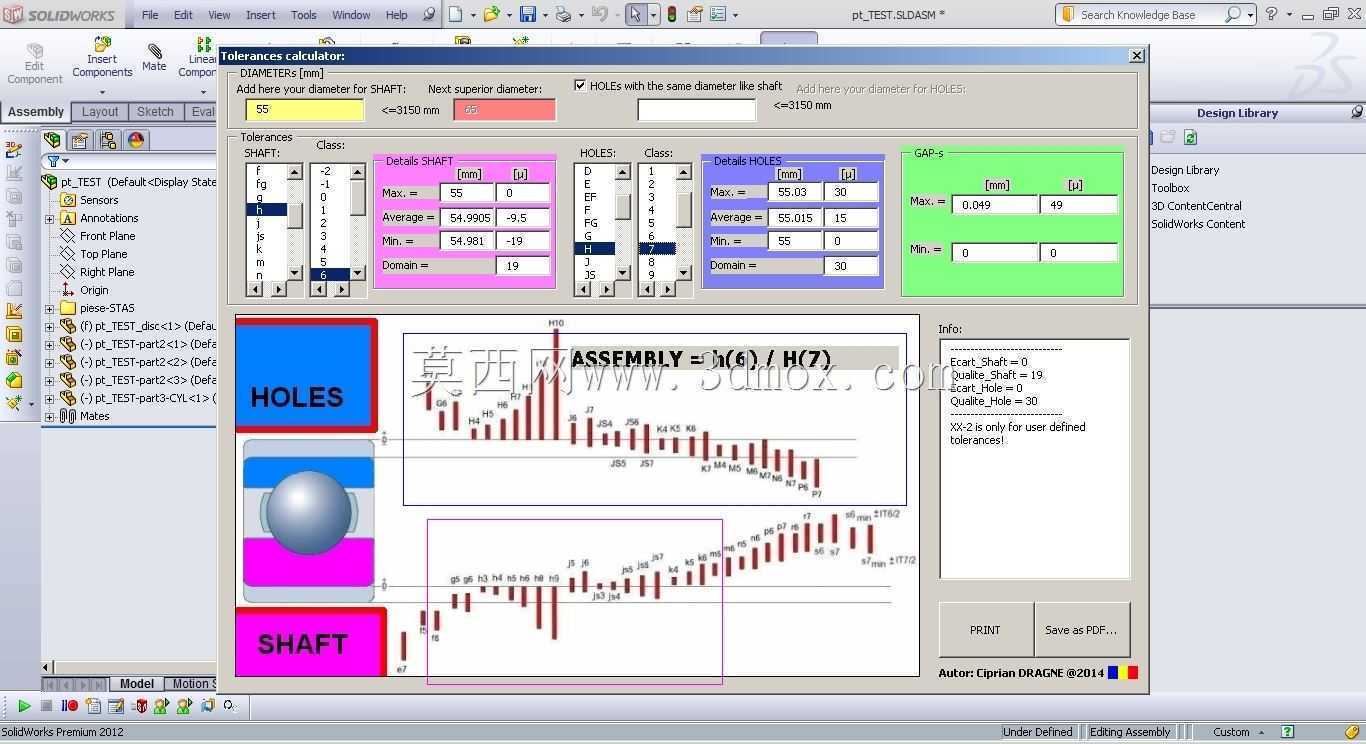

　　在机械结构设计的全流程中，孔轴配合的公差选型直接决定了装配精度、运动副运行寿命以及整机的工况可靠性，这套公差计算交互界面正是面向结构设计、工艺校核场景开发的实用工具载体。从实际工程应用来看，一线设计人员在做回转副、定位配合、过盈连接的参数选型时，往往需要反复查阅公差手册、核算偏差范围，传统查表方式不仅效率低下，还容易因数值看错导致配合选型失误，轻则造成装配干涉、间隙超差返工，重则引发设备运行时的窜动、磨损过快等故障。这套交互界面的设计逻辑完全贴合工程人员的操作习惯，将孔、轴两类典型配合件的公差带参数做了分区布局，左侧对应孔类特征的公差等级、基本偏差选择区，右侧对应轴类特征的参数输入区，中间区域直观展示公差带的分布区间，

　　同时集成了配合间隙、过盈量的自动核算功能，设计人员输入基本尺寸、选定配合制与公差等级后，可直接输出上下偏差值、配合公差范围，省去了手动查表计算的繁琐步骤。界面下方还设置了配合类型的可视化统计区域，通过柱状分布展示不同公差等级下的偏差分布规律，方便设计人员对比不同配合方案的公差区间，快速判断选型是否满足使用需求：比如做精密主轴的回转配合时，可直观看到间隙量的波动范围是否满足高速运转的润滑需求；做定位销的过盈配合时，可直接核算过盈量是否满足传力要求，不会出现装配后松动或压装开裂的问题。从界面的交互布局来看，所有操作控件都按照选型流程做了线性排布，从基本尺寸输入、配合制选择、公差等级选定到结果输出，操作路径没有冗余跳转，

　　同时预留了结果导出的功能入口，核算完成的公差参数可直接同步到三维建模的尺寸标注环节，打通了公差计算与工程图输出的流程断点。在安装与使用边界上，这套交互界面作为三维设计软件的内嵌功能模块，不需要额外的独立安装空间，可直接挂载在软件的工具菜单下，调用时不会干扰当前的建模操作流程，适配不同尺寸段的公差核算需求，覆盖从微米级精密配合到毫米级粗公差配合的全场景选型需求，不管是做小型精密仪器的传动结构设计，还是重型装备的连接配合校核，都能通过这套界面快速完成公差参数的确定，减少设计过程中的反复校核工作量，降低因公差选型不当带来的加工装配风险。
