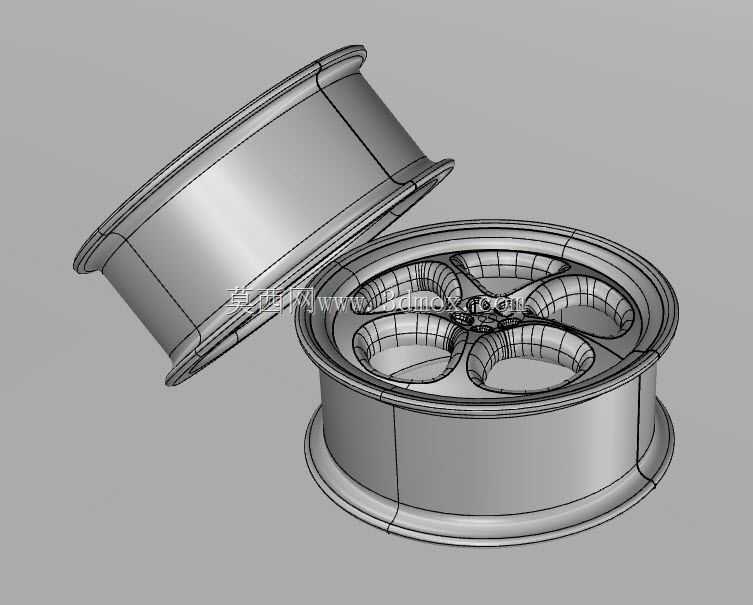

乘用车钢制轮辋结构三维数模设计

　　轮辋作为汽车行走系统的核心承载构件，直接决定了轮胎的安装适配性与整车行驶的载荷传递可靠性，日常设计中需要兼顾轮胎装配边界、轮辐安装匹配、动平衡余量以及不同工况下的结构强度要求。本次建模的轮辋结构针对常规家用乘用车适配场景设计，整体采用深槽式轮辋构型，这类结构的核心优势是能够方便无内胎轮胎的拆装作业，同时轮辋本体的胎圈座位置设置了标准的5度倾斜角，能够保证轮胎充气后胎圈与轮辋紧密贴合，避免高速行驶过程中出现胎圈移位、漏气等风险。从结构设计逻辑来看，轮辋的槽底位置预留了足够的气门嘴安装空间，同时槽底的过渡圆角全部按照轮胎装配的工艺要求做了圆滑处理，避免拆装轮胎时刮伤胎圈橡胶。轮辋两侧的轮缘位置采用了加厚的圆弧过渡结构，

　　能够在车辆经过颠簸路面、轮胎受到侧向冲击时，对胎侧形成有效支撑，防止轮胎脱圈。在安装边界的设计上，轮辋与轮辐的焊接配合面预留了均匀的焊接余量，配合面的圆柱度公差在建模时就做了约束，能够保证后续焊接工序后轮辋的径向跳动、端面跳动满足整车装配的精度要求，避免后续车辆行驶出现方向盘抖动、轮胎异常磨损的问题。从实际应用场景来看，这类轮辋结构除了适配常规家用乘用车，也可经过尺寸调整后适配轻型载货车辆，建模过程中对轮辋的各段壁厚做了差异化设计：轮缘位置因为承受侧向冲击更多，壁厚相对槽底位置增加15%左右，而槽底位置在保证径向承载强度的前提下做了适度的壁厚优化，能够在满足强度要求的前提下降低整体重量，减少簧下质量，提升整车的操控响应性。

　　建模时同步考虑了轮辋的加工工艺可行性，所有的弯折位置都预留了冲压成型的圆角半径，避免冲压过程中出现应力集中导致的板材开裂问题，同时轮辋的整体同轴度在数模中做了全局基准约束，能够直接对接后续的冲压、焊接、动平衡校验工序，不需要额外做结构调整。
