乘用车白车身网格划分结构三维数模

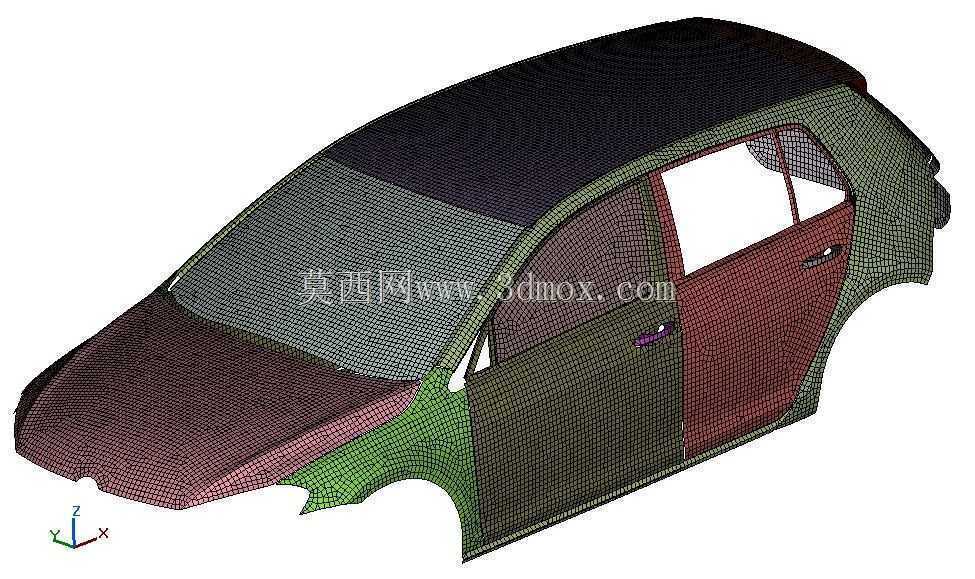

　　该数模呈现的是两厢乘用车白车身的网格化结构，主要面向整车CAE仿真分析场景搭建，可直接用于车身刚度、模态、碰撞安全等性能的前置仿真计算环节，省去基础网格划分的重复工作量。从结构组成来看，模型完整覆盖了白车身核心承载区域，包括前舱总成、侧围总成、顶盖总成、车门内板与外板、门槛梁、A/B/C柱加强结构等关键部件，不同区域的网格密度做了差异化处理：碰撞关键传力路径如前纵梁延伸段、B柱加强板、门槛梁内部加强筋位置网格尺寸更细密，保证应力传递计算精度；顶盖外板、车门中部等形面平缓、应力梯度小的区域网格尺寸适当放大，兼顾仿真计算效率。设计思路上完全遵循实车焊接总成的连接逻辑，各分块网格的共节点处理贴合实际点焊、激光焊的连接位置，

　　没有出现网格穿透、自由边等基础建模问题，坐标系采用整车通用的右手坐标系，Z轴垂直向上、X轴指向车头方向，可直接对接整车装配坐标系，无需额外做坐标转换。安装边界层面，模型预留了前副车架安装点、悬架塔顶安装面、车门铰链安装位、门锁扣安装孔、前后风挡粘接面等关键接口位置，网格节点与实车安装孔位坐标完全对齐，后续做子系统装配时可直接匹配硬点坐标，不需要重新调整安装位置。在实际工程应用中，这类网格化白车身数模是整车性能开发的核心基础载体，不管是做正面100%碰撞、侧面柱碰的安全仿真，还是做白车身弯曲刚度、扭转刚度的对标计算，亦或是整车NVH模态分析，都可以基于该模型直接赋予材料属性、设置边界条件开展计算，相比从原始几何面开始做几何清理、

　　网格划分，能节省近六成的前处理周期。模型的形面精度完全对标量产两厢车的车身曲面，侧围腰线、前翼子板形面、车门型面的曲率连续，没有出现网格畸变导致的形面褶皱，既满足仿真计算的网格质量要求，也可用于初步的车身结构布置校核，检查内饰件、外饰件与白车身的安装间隙是否合理。
