GSX-550发动机活塞有限元分析结构

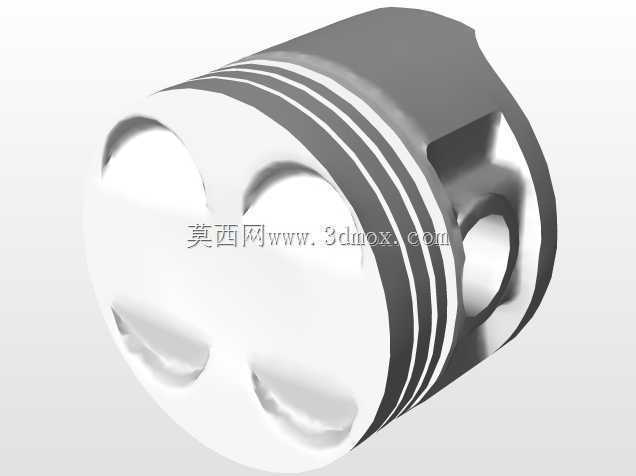

　　这款活塞结构主要适配中小排量高转速内燃发动机，在摩托车动力单元、小型通用汽油机的动力输出环节承担核心功能，工作过程中需要承受燃烧室爆燃产生的瞬时高压，同时在缸套内完成高频往复运动，将燃气燃烧产生的压力通过活塞销传递给连杆，最终转化为曲轴的旋转扭矩输出。从结构设计来看，活塞头部预留了对应气门的避让凹坑，避免高转速工况下气门运动与活塞顶面发生运动干涉，头部环带区域设计了多道环槽结构，分别用于安装气环与油环，气环负责密封燃烧室与曲轴箱之间的压力通路，避免燃气下窜影响动力输出效率，油环则负责刮除缸壁上多余的润滑油，防止机油进入燃烧室参与燃烧造成积碳与排放超标。活塞销座区域做了局部加厚处理，匹配有限元分析得到的应力分布结果，

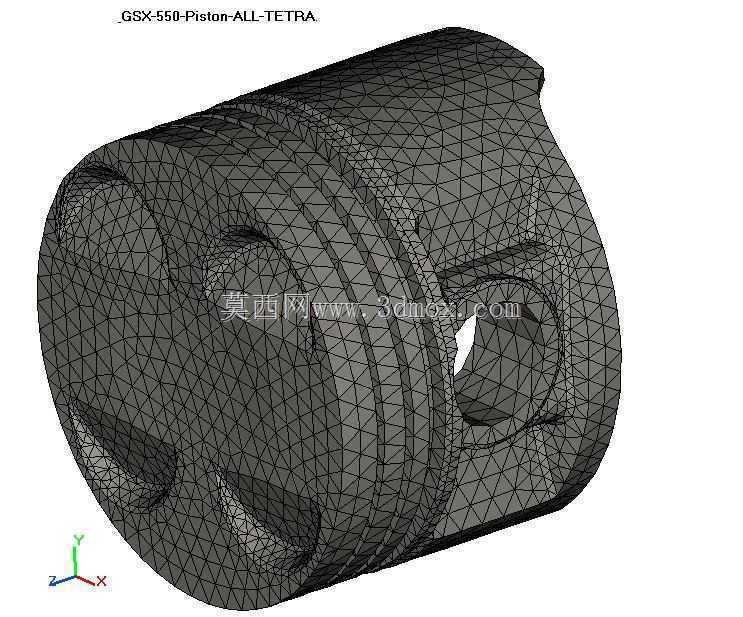

　　在活塞销传递爆发力的核心受力区域提升结构强度，同时在非受力区域做了合理的壁厚减薄，控制活塞整体往复运动质量，降低高转速下的往复惯性力，减少曲轴连杆机构的动载荷冲击。从网格划分的结构来看，该模型完成了全四面体网格的离散处理，可直接用于开展温度场耦合分析、机械应力应变分析，验证不同爆压工况下活塞的结构变形量、应力集中区域，为活塞的型线优化、壁厚调整提供数据支撑。安装边界方面，活塞外径与缸套内壁保持微米级的配合间隙，配合间隙需要兼顾热膨胀余量与密封要求，冷态下间隙过小会导致热机后活塞胀死拉缸，间隙过大则会导致密封失效、敲缸异响。活塞销与销座、连杆小头的配合采用分组选配的方式，保证运动副之间的润滑间隙合理，销座两端的卡环槽用于安装限位卡环，

　　防止活塞销工作过程中轴向窜动刮伤缸壁。裙部型线采用中凸变椭圆设计，适配热态下活塞的变形规律，保证活塞在工作温度下与缸壁保持均匀的接触面积，避免局部偏磨。在实际工程应用中，这类经过有限元前置处理的活塞模型，可快速导入仿真环境完成不同工况下的性能校核，帮助结构工程师在开模前就识别出应力集中的薄弱区域，调整局部圆角与壁厚分布，平衡结构强度与轻量化需求，减少物理样机的试制轮次，缩短动力组件的开发周期。
