发动机活塞连杆组结构与有限元分析模型

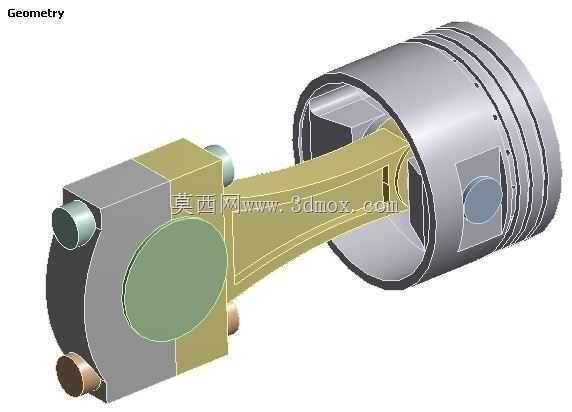

　　这套三维模型聚焦内燃机核心运动组件活塞连杆组，还原了活塞、连杆、活塞销及配套衬套的装配关系，可直接用于动力机构的力学性能评估与结构优化工作。在车用、工程机械用往复式内燃机的研发流程中，活塞连杆组是将燃烧室内燃气压力转化为曲轴旋转扭矩的核心传力部件，其结构强度、运动匹配度直接决定整机的可靠性、动力输出效率与NVH表现，过往不少动力总成的早期故障，都源于活塞连杆组在交变载荷下的应力集中、配合间隙设计不合理，或是往复运动惯量匹配失衡。从设计思路来看，模型完整还原了活塞的环槽结构、销座过渡圆角、内腔减重构型，以及连杆杆身的工字型截面、大小端衬套压装位的细节：活塞头部的三道环槽分别对应气环与油环的安装位，环槽的轴向宽度、

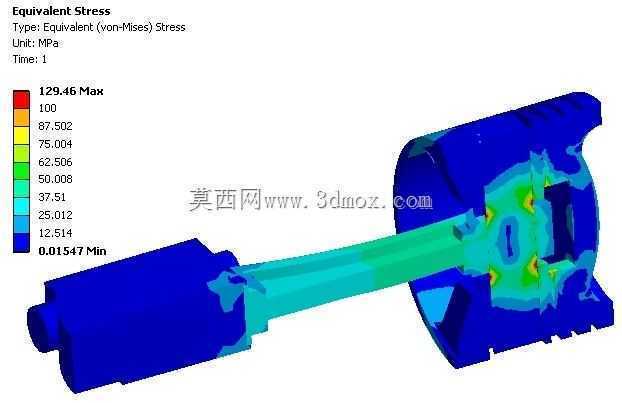

　　径向深度严格匹配量产机型的密封环尺寸边界，可保证装配后燃气密封、机油刮除功能的实现；活塞销座处的渐变过渡圆角，是为了规避燃气爆发压力传递过程中在销孔边缘产生的应力集中，这也是有限元分析中重点校核的应力集中区域。连杆部分采用了内燃机常用的涨断式连杆大端构型，杆身的工字型截面在保证纵向抗弯、抗扭刚度的前提下，尽可能降低了往复运动的惯量，减少曲轴运转过程中的惯性载荷冲击；小端的青铜衬套安装位、大端的轴瓦配合面都预留了符合行业标准的压装过盈量边界，安装时可直接匹配对应直径的活塞销与曲轴曲柄销，无需额外调整配合尺寸。在实际工程应用中，这套模型可直接导入有限元分析环境，完成多工况下的力学性能校核：包括燃气最大爆发压力下的活塞顶面应力分布、

　　连杆杆身的屈曲稳定性校核、活塞销在交变载荷下的剪切应力计算，同时也可结合运动学仿真，验证活塞往复运动过程中与气缸壁的侧推力变化、连杆摆动角度是否处于合理区间，为活塞型线优化、连杆截面参数调整提供直观的三维数据支撑。模型的装配关系完全遵循实际装机的工艺顺序，活塞销与活塞销座、连杆小端的配合间隙符合内燃机设计的公差规范，可直接用于装配工艺仿真、新员工结构认知培训，也能作为动力类课程中曲柄连杆机构工作原理的演示载体，帮助设计人员快速理解核心运动部件的传力路径与结构设计逻辑，避免在改型设计中出现结构干涉、强度不足等基础性问题。
