H型卡车车架有限元网格结构设计

　　本次呈现的H型卡车车架网格模型，主要面向商用车底盘结构的仿真分析场景，在重卡、工程自卸车等重载运输车辆的前期研发阶段，这类车架网格模型是开展静力学、动力学仿真的核心基础载体。从实际用途来看，该结构作为整车的核心承载基体，需要承接驾驶室、动力总成、货厢、悬挂系统等全部上装部件的载荷，同时还要传递行驶过程中路面带来的冲击载荷，其结构合理性直接决定整车的承载能力与行驶可靠性。

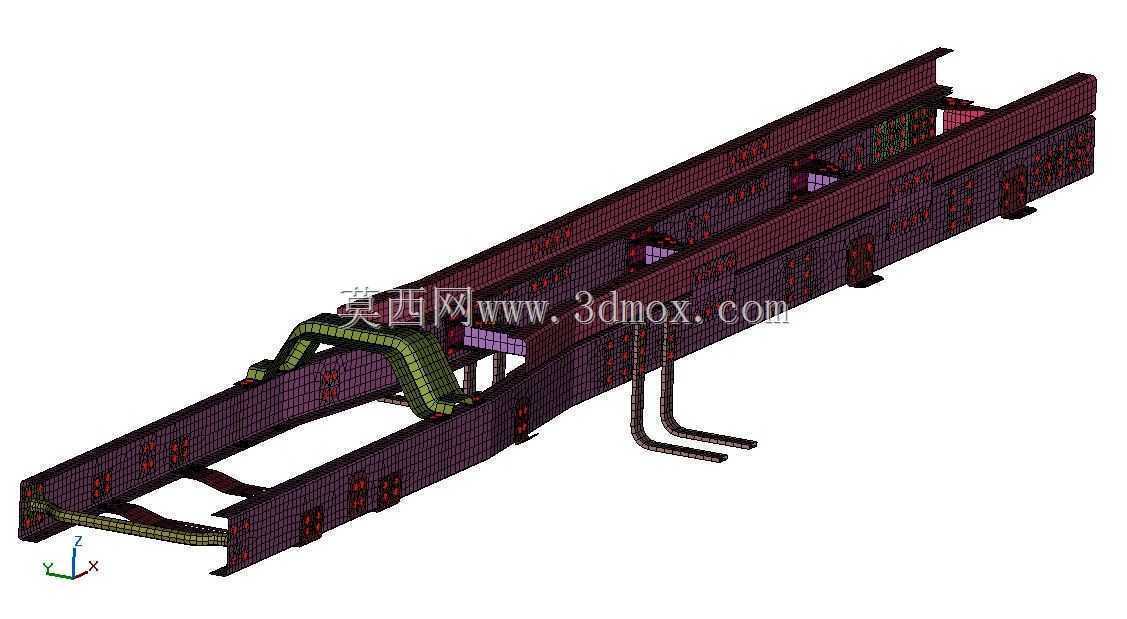

　　从功能特性上看，该H型车架采用双纵梁搭配多道横梁的经典布局，纵梁为变截面槽型钢结构，可根据不同位置的载荷分布调整截面高度，在应力集中的悬架安装位、动力总成悬置位置做了局部网格加密处理，能精准捕捉局部应力集中区域的力学响应；横梁采用槽型与管型混合搭配的形式，前部靠近发动机位置的横梁预留了动力总成的安装接口，中部横梁兼顾传动轴的避让空间与扭转刚度需求，后部横梁则针对货厢翻转支座、后悬挂安装点做了结构强化，网格划分过程中严格遵循了单元质量控制标准，四边形单元占比超过95%，单元雅克比行列式均控制在0.7以上，避免仿真计算中出现单元畸变导致的结果失真。

　　设计思路上，该模型完全围绕重载工况的受力特点搭建，纵梁的翼面与腹面网格节点完全共节点，横梁与纵梁的连接位置模拟了实际铆接的连接关系，没有采用简化的刚性连接处理，能够更真实还原车架实际的传力路径；同时在车架前部预留了转向机构的安装边界，两侧纵梁外侧预留了燃油箱、储气筒、蓄电池框等附属部件的安装孔位网格标记，可直接用于后续附属部件的装配仿真。外形尺寸方面，该H型车架总宽符合国内重卡850mm的标准纵梁间距，纵梁总长适配6x4驱动形式的重卡轴距要求，前端的牵引销安装位、后部的拖车钩安装位都严格按照整车外廓尺寸的边界要求设置，所有安装孔位的位置度公差在网格模型中预留了仿真分析的偏差余量，可直接对接后续的零部件干涉检查、装配工艺仿真等工作。

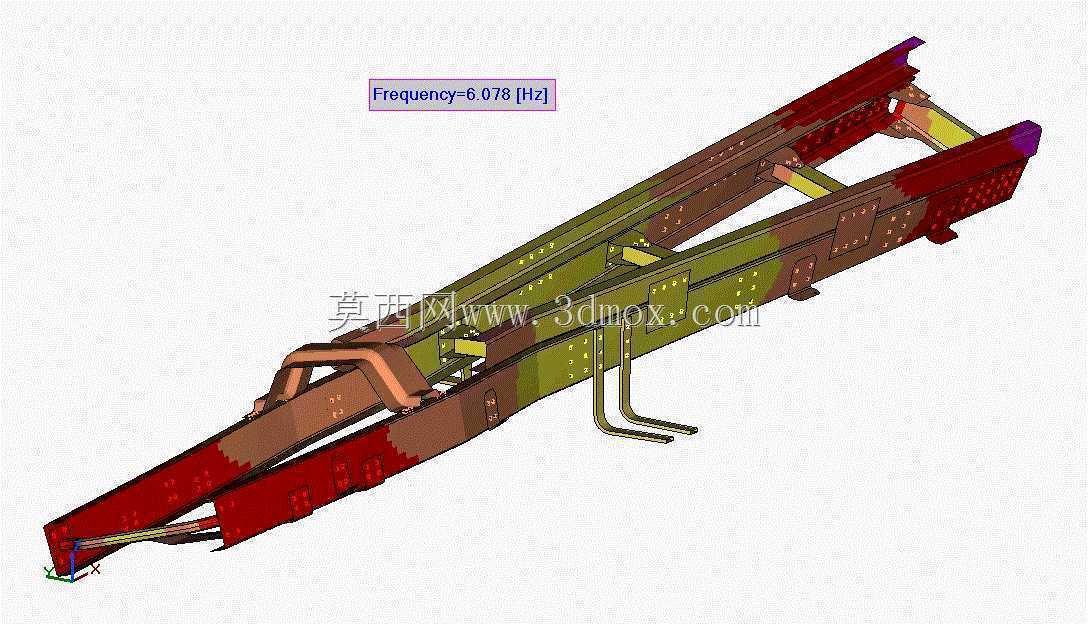

　　在实际工程应用中，这类经过质量校验的车架网格模型，可直接导入有限元求解器开展弯曲刚度、扭转刚度、疲劳寿命、模态分析等多项仿真计算，能够大幅缩短前期研发的建模周期，帮助结构工程师快速识别车架的薄弱区域，在设计阶段就完成结构优化，避免后期样车阶段出现开裂、共振等问题。
