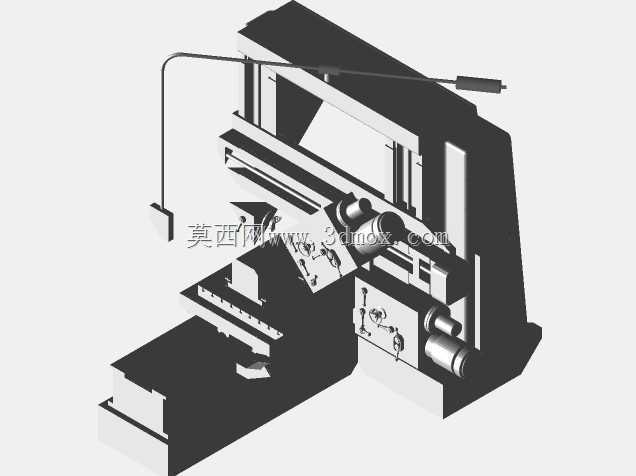

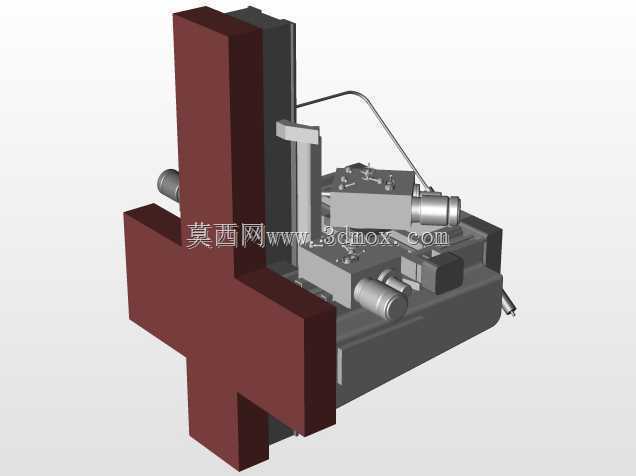

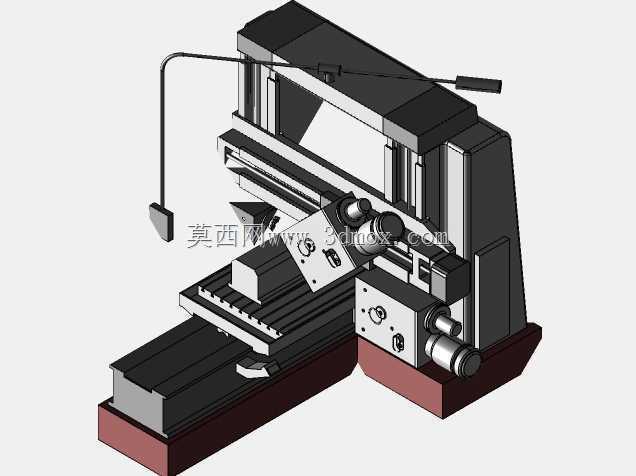

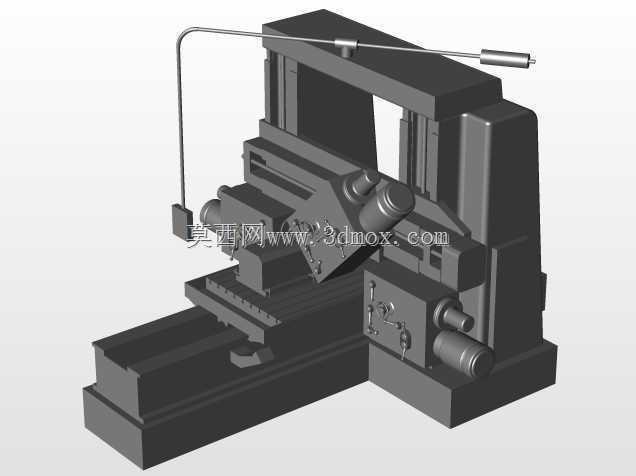

肯特型龙门铣床工业设备三维结构

　　这款龙门铣床的三维结构还原，完全围绕重型金属切削场景的实际使用需求搭建，在重型机械加工车间、大型模具制造厂、船舶配套加工工段中，这类设备承担着大尺寸工件的平面、斜面、沟槽乃至成型面的粗精加工任务，区别于小型立式铣床，其龙门式框架结构天生具备更高的刚性冗余，能应对大切削量下的载荷冲击，避免加工过程中的结构振颤影响工件表面精度。从结构设计逻辑来看，建模时优先还原了床身、立柱、横梁、滑枕、工作台这几个核心承力部件的装配关系，床身采用宽底座的箱型结构设计，底部预留了二次灌浆的安装边界，安装时需要匹配车间地面的预埋螺栓孔位，整体安装平面的水平度公差需要控制在每米0.02mm以内，才能保证后续导轨装配的精度基准。

　　横梁部分的升降导轨采用矩形贴塑导轨结构，建模时还原了导轨面的压板间隙调整结构，滑枕部分可沿横梁横向进给，同时自带角度调整功能，能完成带倾角的平面铣削作业，适配大型模具的分型面、大型焊接结构件的安装面等复杂工况的加工需求。工作台采用长行程矩形结构，T型槽的排布间距按照通用重型工件装夹标准设计，可适配不同规格的压板、夹具，满足从几米长的焊接结构件到大型铸造箱体的装夹需求，工作台纵向进给的传动结构隐藏在床身内部，建模时保留了传动部件的安装空间，方便后续做运动仿真时添加丝杠、导轨副的运动约束。操作侧的悬挂式操作臂设计符合人机工程要求，操作面板的位置可随加工位置调整，避免操作人员在大型工件装夹、加工过程中反复移动位置，设备侧面的手动操作手柄、

　　润滑管路接口、电气接线端口的位置都按照实际设备的布局还原，能直接用于车间布局规划、设备安装培训、新员工结构认知教学使用。整个模型的外形尺寸边界严格按照同类型实际设备的参数比例搭建，预留了设备周边的操作维护空间，在做车间数字化布局时，可直接导入场景中验证设备间距、物流通道宽度是否满足生产要求，结构上的承力部件壁厚、筋板排布都参考了实际机床的刚性设计逻辑，没有出现结构冗余或者刚性不足的设计偏差，能直观展现这类重型切削设备的结构组成与装配逻辑。
