易格斯款弯曲导向能源链电缆载体结构

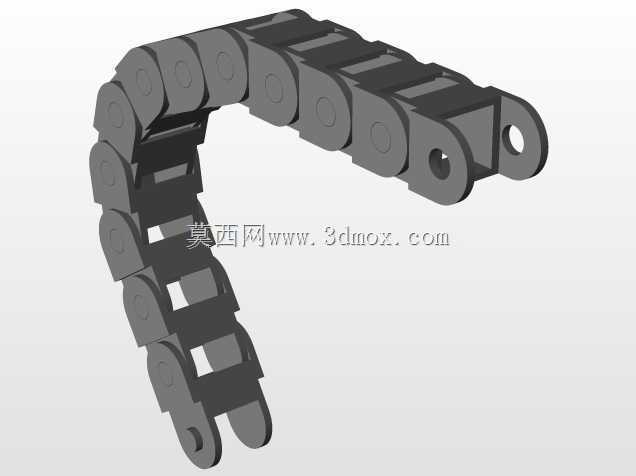

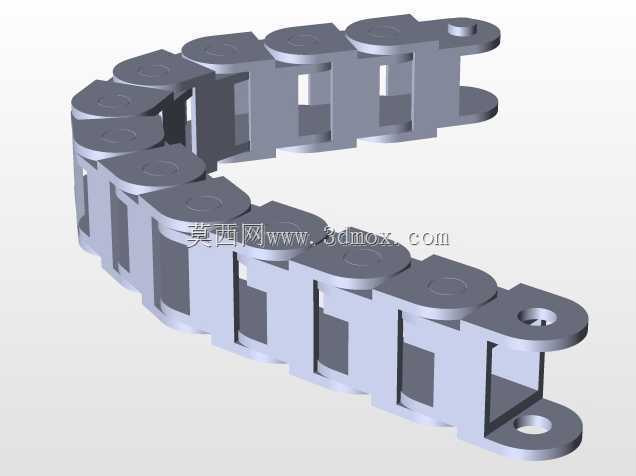

　　在自动化生产线、数控机床、桁架机械手这类存在长行程往复移动的设备场景里，线缆与液压管路的防护一直是结构设计阶段需要重点考量的环节，裸露的线缆在反复弯折、拖拽过程中很容易出现外皮磨损、线芯断裂的问题，严重时还会引发设备停机、信号中断等故障，这款电缆载体就是针对这类往复运动场景设计的导向防护部件。从结构设计来看，这款能源链采用模块化链节拼接的形式，单个链节之间通过销轴结构实现铰接，每段链节都预留了规整的线缆容纳腔，腔体内壁做了圆弧过渡处理，避免线缆在随链节弯曲时被锐边割伤，相邻链节的转动角度做了限位设计，既可以保证链体能按照预设的弯曲半径完成转向，又不会因为过度弯折挤压内部布设的线缆，适配常规的动力电缆、

　　信号控制线以及小直径气动软管的布设需求。实际选型安装时，需要先确认设备移动行程对应的链体总长度，预留足够的弯曲段余量，链体两端分别通过端部的安装孔固定在设备的固定端与移动端，安装时要保证链体弯曲方向与设备移动方向保持一致，避免出现侧向扭转的情况，侧向受力很容易导致链节铰接部位出现卡滞甚至断裂。这款链体的链节外侧做了封闭式的盖板结构，可以阻挡加工场景下的切屑、粉尘进入链体内部磨损线缆，同时链节之间的拼接间隙控制在合理范围，既不会因为间隙过大导致杂物侵入，也不会因为间隙过小在往复运动时出现摩擦异响。在长行程输送设备的应用中，这类电缆载体还可以搭配支撑滚轮使用，减少长距离悬空状态下链体自身下垂带来的额外负载，降低铰接部位的磨损速率，

　　延长整体使用寿命。设计建模时，链节的铰接配合公差需要严格控制，间隙过大会导致链体运行时晃动量大，间隙过小则会在环境温度变化时出现转动卡滞的问题，每个链节的容纳腔尺寸可以根据实际布设的线缆总直径做适配调整，保证线缆在腔体内有足够的活动空间，不会在链体弯曲时出现相互挤压的情况。端部的安装孔位可以根据设备的安装面结构做定制化调整，保证固定端与移动端的连接可靠性，避免设备高速往复运动时链体出现松脱移位。
