铁路机车走行部阶梯式承载车轴结构

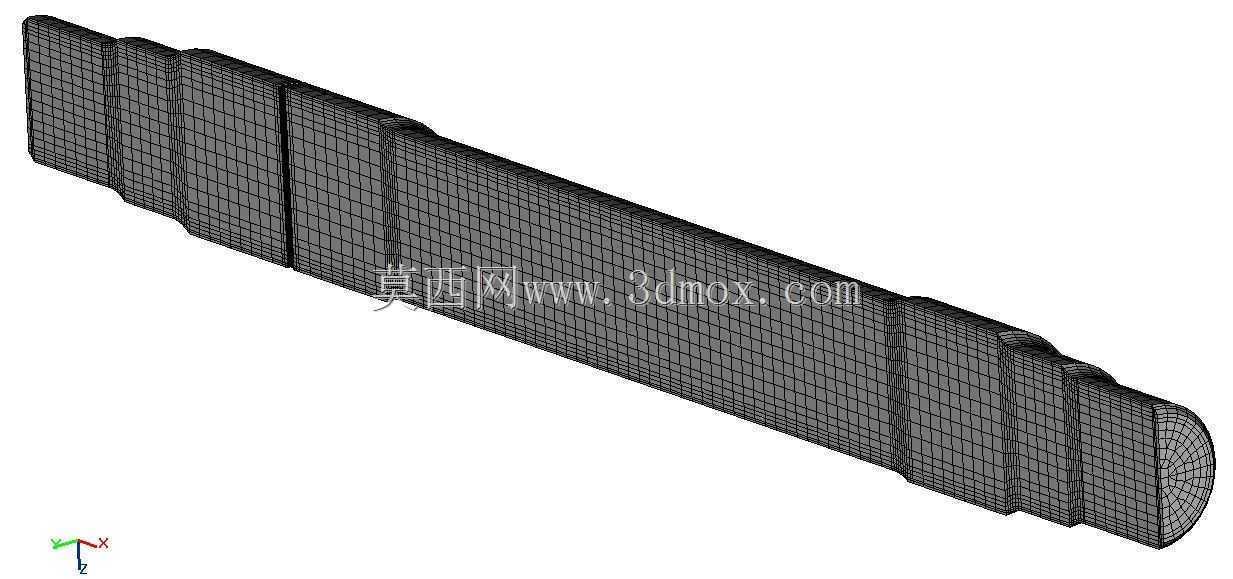

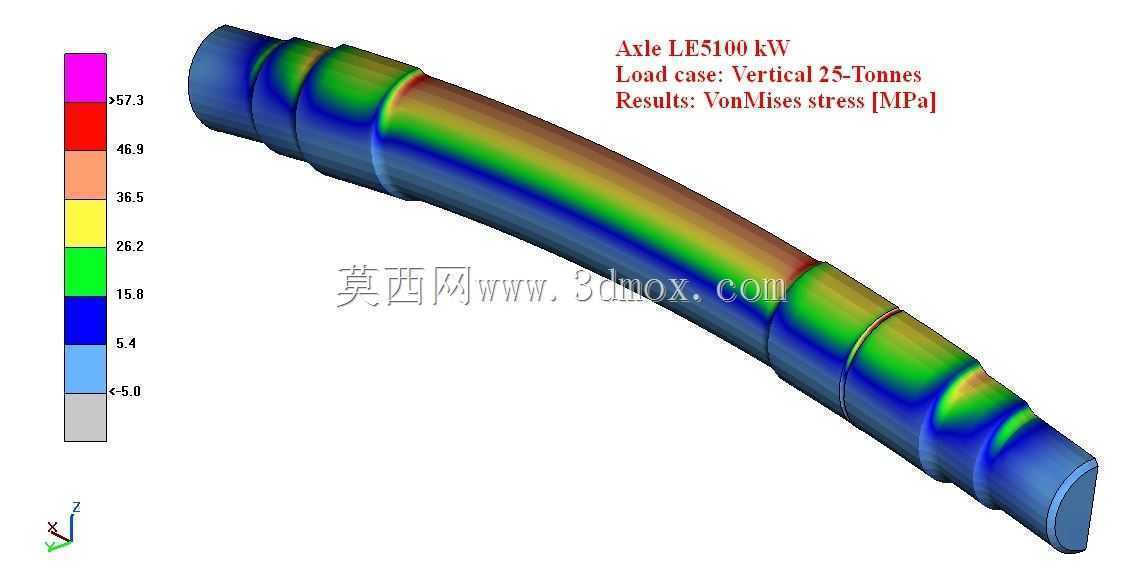

　　作为机车走行部核心承载构件，这款阶梯式车轴的设计完全围绕重载交变载荷工况展开，轴身沿轴向设置的多组阶梯轴肩，并非随意的结构变化，每一处轴肩的位置、过渡圆角尺寸都对应轮对、轴承、轴箱的安装定位边界，轴端的圆弧收头结构是为了降低端部应力集中，避免长期受轮轨冲击载荷时出现疲劳裂纹萌生。在实际线路运行场景中，车轴需要同时传递车体垂向载荷、牵引制动扭矩以及过曲线时的横向交变载荷，轴身表面的网格划分痕迹是建模过程中有限元前处理的网格剖分结果，对应后续疲劳强度校核的单元划分逻辑，设计阶段会针对每一段轴颈的配合过盈量做匹配计算，过盈量过小会出现轮轴配合松脱，过盈量过大则会导致轴颈处装配应力超限，埋下断轴风险。从安装边界来看，

　　不同直径的轴段分别对应车轮轮毂压装位、滚动轴承装配位、轴箱密封安装位，各轴段的同轴度公差要求控制在微米级，避免运行过程中出现轮对偏磨、轴承发热烧损的问题。轴身的非配合段采用等直径设计，是为了在保证整体抗弯截面模量的前提下，减少不必要的材料去除，降低轴身整体重量，同时减少加工过程中的走刀次数，提升加工效率。不同于普通工业传动轴，机车车轴的所有过渡位置都采用大圆角过渡设计，没有尖锐的直角棱边，这是因为轨道车辆运行中承受的冲击载荷没有固定的频率，尖锐棱边会成为应力集中源，在随机交变载荷作用下极易萌生疲劳裂纹，最终扩展导致轴体断裂。建模过程中对轴肩处的圆角做了精确还原，对应实际加工时的成型砂轮轮廓，保证三维模型与实际加工工件的尺寸一致性，

　　可直接用于后续的虚拟装配、干涉检查以及有限元强度仿真，不需要再做额外的结构修正。在机车检修场景中，这款车轴的三维模型还可用于轮对压装过程的模拟，提前预判压装过程中可能出现的轴颈划伤、压装力超限等问题，为检修工艺编制提供直观的三维参考，轴身各段的尺寸标注基准统一以轴端中心孔为定位基准，和实际机加工时的定位基准保持一致，避免基准转换带来的尺寸误差。
