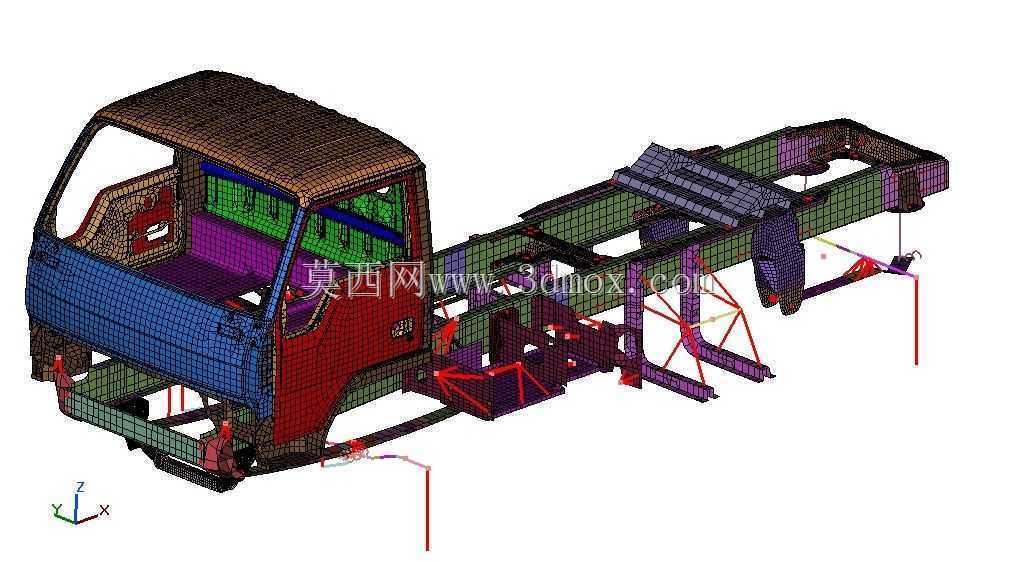

带驾驶室重卡底盘有限元网格结构

　　商用车底盘作为整车承载核心，其结构强度与模态特性直接决定车辆在复杂路况下的服役可靠性，本次呈现的带驾驶室重卡底盘有限元网格模型，完整还原了平头重卡从驾驶室安装基座到尾梁的全段承载结构，覆盖了车架纵梁、横梁、驾驶室悬置安装位、动力总成悬置支架、燃油箱固定位、后悬架连接座等全部关键承载节点的网格划分结果。从工程应用场景来看，该网格模型可直接用于底盘结构的静力学强度校核、动态模态分析、碰撞安全仿真以及疲劳寿命预测，能够支撑研发阶段对不同载荷工况下的结构应力分布、形变位移量的精准计算，避免实车试制阶段出现结构开裂、共振异响等共性问题。模型在网格划分阶段充分考虑了不同部位的应力梯度差异，在驾驶室悬置点、横梁与纵梁焊接位置、

　　悬架连接座等应力集中区域做了网格加密处理，在纵梁平直段等应力变化平缓区域采用了尺寸稍大的网格单元，在保证计算精度的前提下有效控制了整体网格规模，兼顾仿真效率与结果准确性。从结构设计逻辑来看，该底盘采用边梁式梯形车架结构，左右纵梁为等截面槽型梁设计，通过多道冲压成型的横梁实现横向连接，各横梁的布置位置完全匹配动力总成、传动系统、行驶系统的安装边界，驾驶室采用四点悬置的安装结构，悬置支架的安装孔位坐标完全对齐实车装配尺寸，可直接用于悬置系统的隔振性能匹配计算。模型完整保留了各安装接口的坐标基准，纵梁前后端的拖车钩安装位、转向机固定支架、储气筒安装支架等附属结构的网格均与主车架做了共节点处理，能够真实还原各部件之间的力传递路径，

　　仿真计算时无需额外做连接关系的简化处理，可有效降低前处理阶段的工作量。从安装边界来看，模型中所有安装孔的中心距、安装面的平面度公差均参考量产重卡的设计参数设置，前轴转向系统的安装空间、传动轴的布置间隙、后驱动桥的安装位置均预留了足够的装配余量，可直接用于新车型开发阶段的底盘布置校核，也可作为现有车型结构优化的基础仿真模型，帮助工程师快速定位结构薄弱环节，针对性开展壁厚优化、结构加强等改进工作，缩短研发迭代周期。
