发动机活塞有限元分析结构设计

　　在往复式内燃机的核心动力传递链路中，活塞是直接承接燃烧爆发压力、完成热能向机械能转换的关键部件，其结构设计合理性直接决定整机的可靠性、动力输出效率与服役寿命。本次完成的活塞结构分析模型，完全围绕车用四冲程汽油机的实际工况搭建，建模过程中首先梳理了活塞与周边部件的安装边界：活塞销孔与活塞销采用间隙配合，配合公差严格按照量产机型的装配要求设定，活塞环槽的宽度、深度尺寸与对应气环、油环的截面尺寸完全匹配，裙部的型线设计考虑了热态下的膨胀变形量，避免冷态装配间隙过大导致敲缸、热态间隙过小引发拉缸故障。从功能特性来看，活塞顶部的燃烧室凹坑造型匹配对应的缸盖燃烧室结构，可在压缩行程终了形成合理的挤流涡流，提升油气混合均匀度，加快燃烧速度；

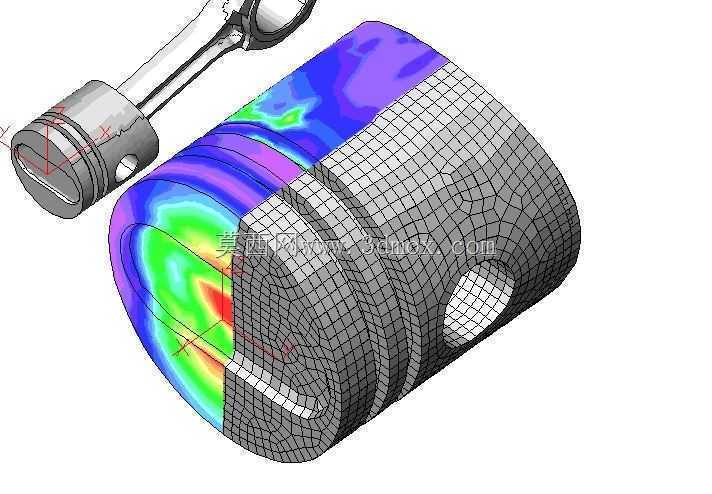

　　头部的三道环槽分别安装两道气环与一道油环，气环负责密封燃烧室内的高压燃气，避免燃气下窜至曲轴箱造成功率损失，油环则负责刮除缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。建模阶段同步完成了有限元分析的前处理设置，对活塞整体进行了结构化网格划分，在活塞销孔、环槽、燃烧室喉口这些应力集中区域进行了网格加密，保证仿真计算的精度。载荷施加完全覆盖实际运行的极端工况：包括最高燃烧压力下的机械载荷、燃气高温传递形成的温度场载荷、活塞往复运动产生的惯性力载荷，通过多物理场耦合计算可得到活塞整体的应力分布、变形量分布与温度梯度分布，从图中的云图结果可直观看到，燃烧室喉口边缘、活塞销孔内侧是应力与温度的集中区域，

　　这些位置也是实际量产机型中容易出现疲劳开裂、烧蚀故障的部位。在设计迭代过程中，可基于仿真结果对局部结构进行优化，比如调整销孔内侧的过渡圆角降低应力集中系数，优化活塞内腔的壁厚分布在保证强度的前提下降低活塞整体质量，减小往复运动惯性力，降低曲轴连杆机构的负载。活塞的外形尺寸严格对应对应排量机型的缸径参数，裙部的椭圆度设计随轴向位置变化，适配不同高度位置的热变形量，保证活塞在全工况温度区间内都能与缸壁保持合理的配合间隙，既不会出现卡滞，也不会因间隙过大出现偏磨、异响问题。这类带有限元分析结果的活塞模型，可直接用于新机型开发阶段的结构验证，也可作为现有产品故障改进的分析依据，帮助结构工程师在开模前就预判潜在的结构风险，减少物理样机的试验次数，缩短产品开发周期，降低研发成本。
