轨道客车车体NVH分析FEA网格模型

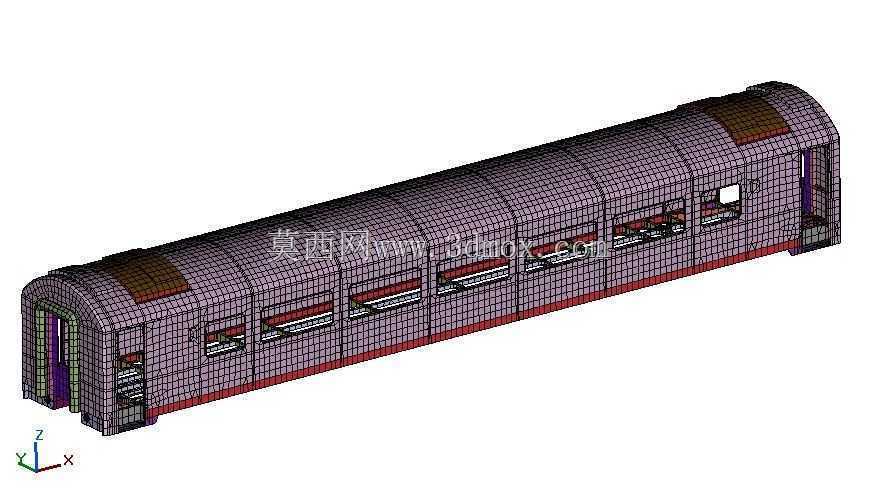

　　该模型为轨道客车车体结构的NVH性能分析专用有限元网格模型，主要应用于轨道交通车辆研发阶段的振动噪声性能仿真验证环节，可支撑车体结构在不同运行工况下的模态响应、声振耦合特性、结构传声路径等核心性能指标的计算分析，为车体结构的轻量化优化、隔振降噪方案选型提供可靠的仿真数据支撑。模型整体按照轨道客车通用车体外形尺寸构建，完整还原了车体承载式外壳的曲面轮廓、车窗开口边界、端部门洞安装位、车顶设备安装基座的结构特征，网格划分过程中针对车窗边框、车体蒙皮与骨架连接区域、端墙承力部位做了局部网格加密处理，保证仿真计算时应力传递、振动波传导的计算精度，同时对非承力区域的网格做了合理简化，平衡仿真计算效率与结果准确性。从设计思路来看，

　　该模型优先匹配NVH仿真的计算需求，网格单元以壳单元为主，准确映射车体蒙皮、内部加强筋、车窗安装框的实际厚度参数，预留了车内座椅安装位、走行部连接接口、车内装饰层安装点的耦合节点，可直接对接转向架振动激励输入、车内声腔网格模型开展联合仿真，无需二次重构网格即可完成从结构模态到车内噪声预测的全流程仿真计算。在安装边界处理上，模型严格遵循实际车体的装配约束逻辑，在车体与转向架连接的空气弹簧安装座、牵引拉杆安装位设置了对应约束节点，在车顶受电弓、空调机组安装区域预留了载荷输入节点，能够真实复现车辆实际运行过程中的约束状态与载荷传递路径，避免仿真过程中因边界设置偏差导致的结果失真。这类FEA网格模型在轨道交通车辆研发流程中，

　　可大幅缩短前期性能验证周期，无需制作实体样件即可完成多轮结构优化迭代，帮助设计人员在方案阶段就识别出车体结构的振动薄弱区域，针对性调整加强筋布置、蒙皮厚度、隔振材料铺设位置，在保证车体结构强度满足运营要求的前提下，尽可能降低车辆运行过程中的结构振动传递与车内辐射噪声，提升乘客乘坐舒适性，同时也可为后续车体结构的疲劳寿命分析、碰撞安全性仿真提供基础网格模型支撑，实现单一模型多仿真场景复用，减少重复建模的工作量。
