铁路车辆TGV转向架网格划分结构

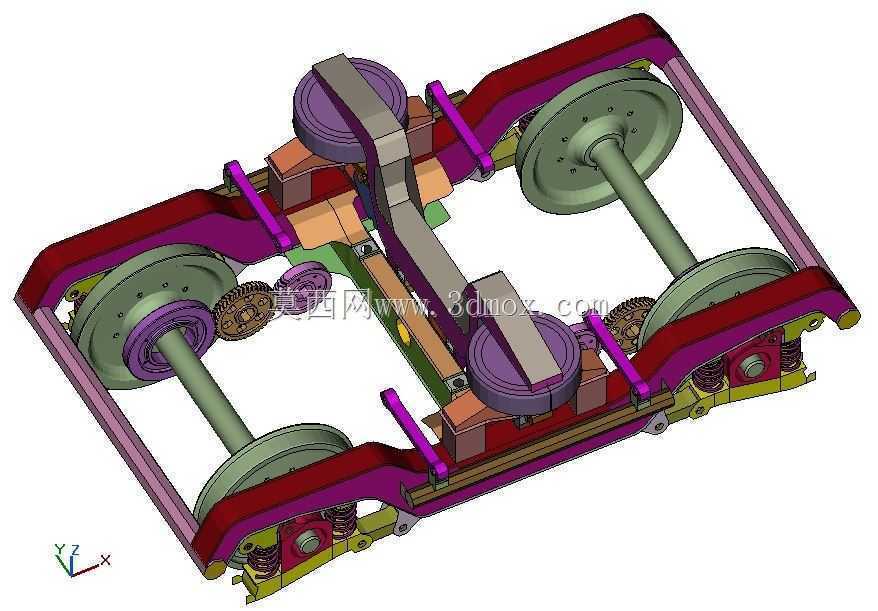

　　作为高速轨道交通车辆的核心走行部件，该转向架结构承担着车体承载、导向、减振与牵引力传递的核心作用，是决定车辆运行平稳性、脱轨安全性与曲线通过能力的关键总成。从结构布局来看，该模型采用两轴转向架经典构型，通过H型焊接构架作为主承载基体，将轮对轴箱装置、一系悬挂、二系悬挂、基础制动、牵引装置等子系统集成在统一安装框架内，所有部件的安装接口均按照实际装车边界做了等比例还原，可直接用于有限元分析前处理、结构干涉校验与装配工艺模拟。

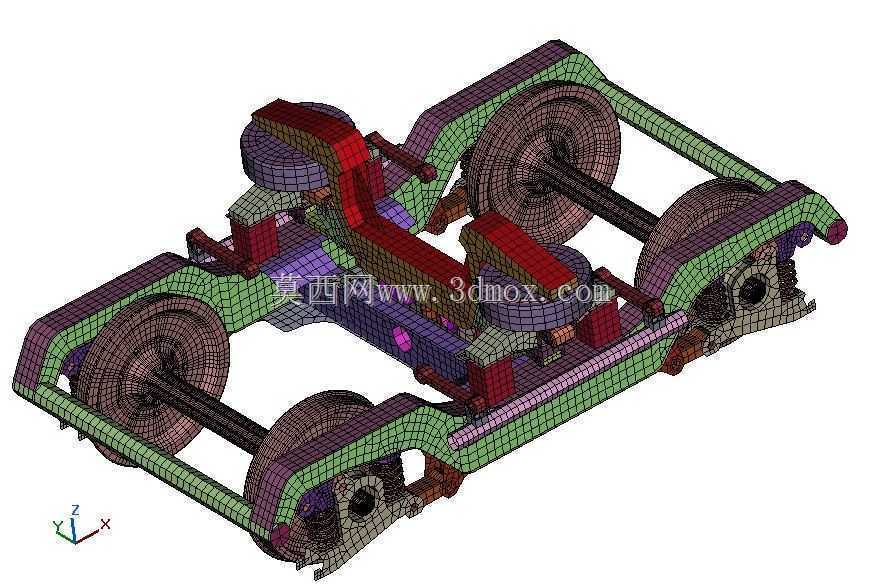

　　在实际线路运营场景中，这类转向架需要同时应对直线段高速运行的蛇行稳定性控制、小半径曲线段的轮轨横向力缓冲、以及不同线路不平顺条件下的振动衰减需求，因此设计阶段需要在构架强度、悬挂刚度、轮对定位精度之间做反复权衡。模型中可见的网格划分结果，正是结构仿真环节的前置处理成果，不同颜色的网格区域对应不同的材料属性与单元划分精度，构架主体、轴箱、轮对等承载关键件采用了更细密的网格以保证应力计算精度，而橡胶堆、减振器等弹性元件则通过等效单元模拟其刚度阻尼特性，既控制了整体计算规模，又能保证仿真结果与实际工况的贴合度。

　　从安装边界来看，该转向架的二系悬挂安装面与车体枕梁的接口尺寸、轮对内侧距、轴箱中心距、构架侧梁与轨面的垂直间隙等关键参数均符合高速动车组转向架的通用设计规范，一系悬挂采用轴箱定位结构匹配钢弹簧与垂向减振器，能够有效过滤轮轨传递的高频振动，二系悬挂配合横向止挡与抗蛇行减振器，可在高速运行时抑制构架的蛇行运动，同时在曲线通过时允许构架与车体之间产生足够的相对回转角，降低轮缘磨耗。牵引装置采用中心销低位牵引布局，能够有效降低牵引点高度，减少轴重转移带来的轮轨黏着利用率下降问题，基础制动单元的安装座直接焊接在构架侧梁上，保证制动力能够直接传递至轮对，避免额外的结构变形影响制动响应速度。

　　对于结构设计从业者而言，该模型可作为高速转向架总体布局的参考样本，通过拆解各子系统的安装位置与连接关系，能够快速理解转向架从功能需求到结构落地的设计逻辑，尤其是网格划分的处理方式，可为同类承载结构的有限元前处理工作提供参考，避免出现单元质量差、边界条件设置不合理等常见仿真问题。
