布加勒斯特城市铁路地铁转向架构架

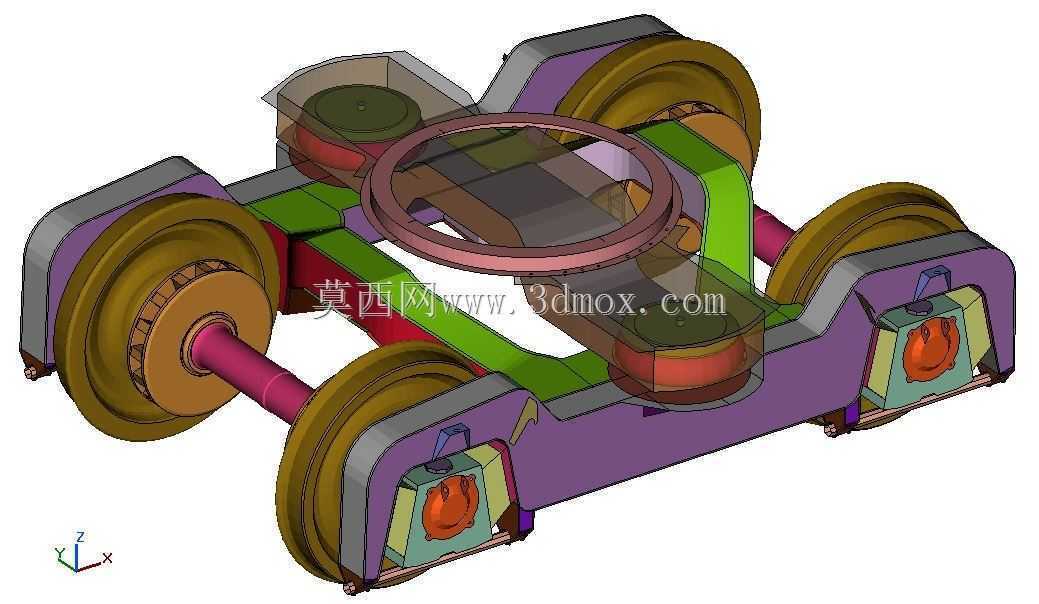

　　城轨车辆走行部的核心承载构件中，转向架构架直接决定了车辆运行的平稳性与承载可靠性，这款适配布加勒斯特城市铁路的地铁转向架构架，在设计阶段就充分结合了当地线路的运营工况，针对小半径曲线偏多、站间距较短的线路特征做了结构优化。从实际应用场景来看，该构架作为轮对与车体之间的连接载体，需要同时传递垂向、横向与纵向的多维度载荷，既要承担车体满载后的整备重量，也要传递牵引与制动过程中的冲击载荷，还要缓冲线路不平顺带来的振动激励。设计过程中采用了箱型焊接结构的主体思路，侧梁与横梁的连接位置做了圆弧过渡处理，避免应力集中带来的疲劳损伤，对应一系悬挂、二系悬挂、牵引装置、基础制动单元的安装座都在构架上做了一体化集成设计，

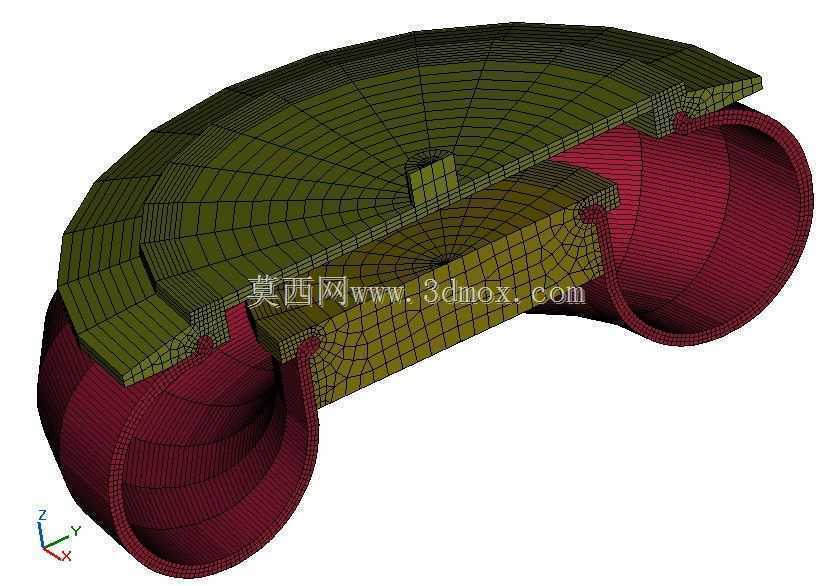

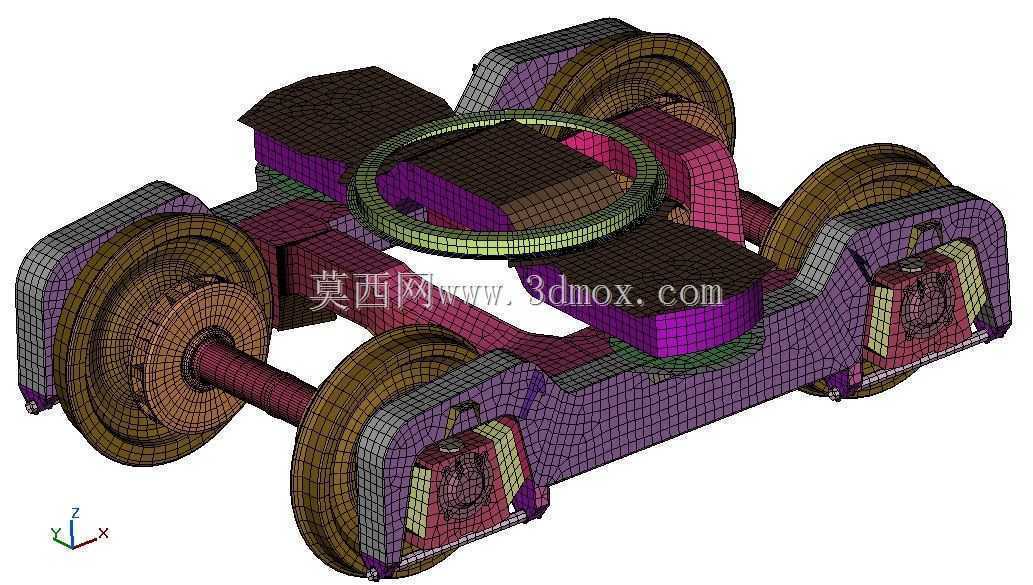

　　各安装面的位置度公差严格控制在装配允许范围内，保证后续部件安装时不需要额外配修。从安装边界来看，构架的横向跨距匹配标准地铁轮对的内侧距要求，侧梁上的一系弹簧安装座间距适配常用的轴箱定位结构，中部的回转支承安装区域预留了足够的车体连接空间，两侧的制动吊座位置能够兼容踏面制动或者盘形制动的安装需求，不需要对主体结构做额外改动就可以适配不同的制动配置。有限元分析阶段针对超常载荷、模拟运营载荷等多工况做了校核，构架的应力分布均匀，高应力区域都集中在设计预期的承载位置，没有出现超出材料许用应力的区域，疲劳强度满足城轨车辆30年运营寿命的设计要求。日常运维场景下，构架上预留了足够的检测操作空间，关键焊缝位置都处于可直接观测的区域，

　　方便日常巡检时快速排查裂纹、变形等故障，不需要拆解过多附属部件就可以完成常规检测作业。针对城轨车辆频繁启停的工况，构架的牵引座位置做了局部加强，能够承受反复牵引制动带来的交变载荷，避免长期运营后出现连接松动或者结构变形的问题，横梁内部预留了管线穿设的空间，能够将制动管路、传感器线缆等集成在构架内部，既可以保护线缆不受外部杂物击打损伤，也能让走行部的整体布局更加规整，减少运行过程中的风阻与杂物挂带风险。
