城轨车辆走行部地铁转向架结构设计

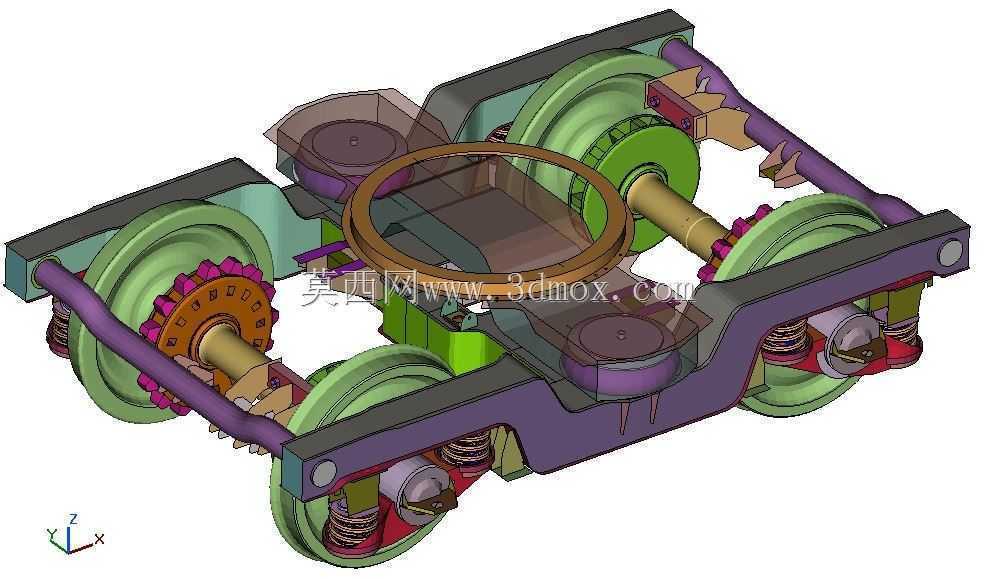

　　作为城轨车辆核心走行部件，转向架直接决定车辆运行的平稳性、安全性与曲线通过能力，日常运营中承担着承载车体重量、传递牵引制动力、缓冲线路冲击的核心作用，是地铁车辆结构设计中复杂度最高的子系统之一。从结构布局来看，该转向架采用两轴式H型焊接构架作为承载基体，轮对轴箱装置沿构架纵向对称布置，一系悬挂采用锥形橡胶弹簧定位结构，在实现轮对与构架弹性连接的同时，提供合适的纵向定位刚度与横向柔度，既保证直线运行时的轮对导向能力，又能在通过小半径曲线时允许轮对产生适量横移，降低轮缘磨耗。二系悬挂设置在构架与车体之间，采用空气弹簧搭配横向减振器、抗侧滚扭杆的组合结构，能够有效衰减来自线路的垂向、横向振动，隔绝轮轨噪声向客室传递，提升乘客乘坐舒适度。

　　牵引装置采用中心销搭配牵引拉杆的结构形式，可在传递纵向牵引力与制动力的同时，允许车体与转向架之间产生相对回转与横移动作，适配车辆通过曲线时的运动姿态。设计过程中需要严格控制各部件的安装边界，构架侧梁与轮对之间预留足够的弹簧动挠度空间，避免车辆满载或通过道岔时发生部件干涉；轴箱定位装置的刚度参数需要匹配线路条件，兼顾直线运行稳定性与曲线通过性能；基础制动装置采用轮装式盘形制动结构，制动盘安装在车轮辐板两侧，制动缸吊挂在构架侧梁上，制动时闸片夹紧制动盘产生制动力，相比传统踏面制动可大幅降低车轮踏面热损伤，延长车轮使用寿命。轮对部分采用整体辗钢车轮搭配空心车轴结构，在保证结构强度的前提下降低簧下质量，减小轮轨间的动作用力，

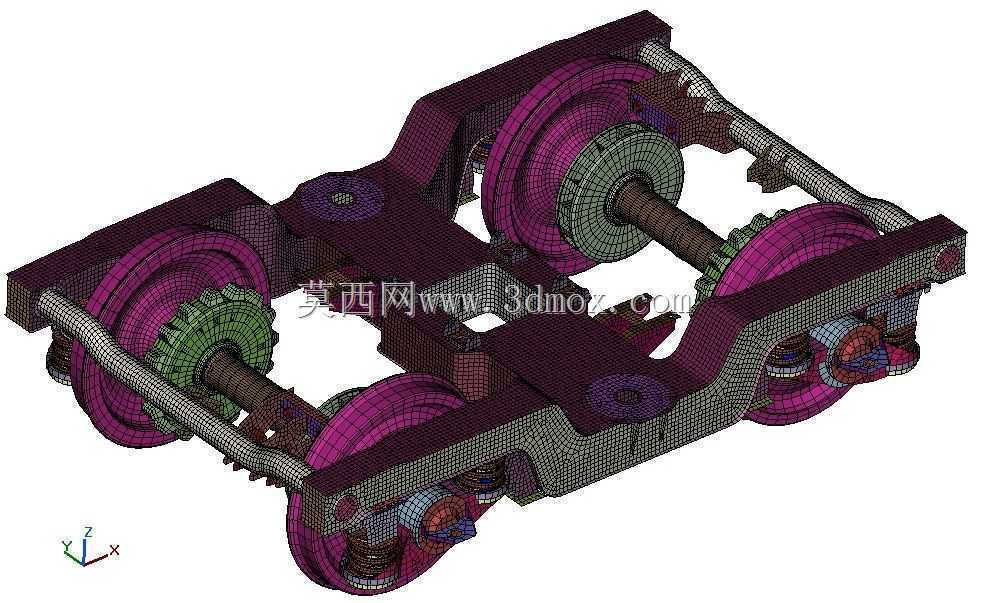

　　降低对线路的冲击损伤。齿轮箱吊挂在构架与车轴之间，采用弹性吊挂结构吸收运行中的振动，避免齿轮箱承受额外的附加载荷，保证传动齿轮的啮合精度。整个转向架的管线布置沿构架梁体走线，通过管卡固定在预设的安装座上，避免运行中管线晃动磨损，同时预留足够的检修操作空间，方便日常运维时对轴箱、制动闸片、齿轮箱油位等部件的检查维护。在结构强度校核层面，构架作为核心承载部件，需要满足超常载荷、模拟运营载荷等多工况下的强度要求，焊缝位置根据应力等级设置不同的焊后处理工艺，关键受力部位采用圆弧过渡避免应力集中。
