船舶系泊用铸钢锚固件结构设计

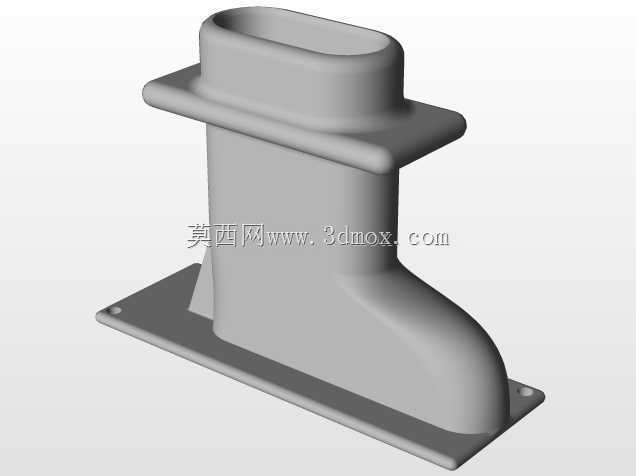

　　在船舶系泊、港口临时锚固以及内河趸船定位作业场景中，这类钢锚固件是承担载荷传递的核心受力部件，区别于常规的霍尔锚、大抓力锚等整锚结构，该部件属于锚系结构中的导向承力构件，主要安装在船舶甲板锚链孔位置或者趸船的舷侧锚固基座上，作用是对锚链的收放路径进行约束，同时将锚链传递的拉力均匀分散到船体结构上，避免锚链直接摩擦船体钢板造成结构磨损。从结构设计逻辑来看，该部件采用一体铸造成型的主体结构，底部设置带安装孔的法兰底板，安装时可通过螺栓将整个构件固定在船体的预埋加强基座上，底板上的安装孔位置做了局部加厚处理，能够抵消螺栓预紧力带来的局部压应力，同时在底板与主体筒体的衔接位置设置了渐变式的过渡圆角，避免应力集中导致的结构疲劳开裂。

　　中部的筒体结构为变截面设计，靠近底部的位置做了弧形导面，锚链在收放过程中沿这个弧形面滑动，能够大幅降低锚链与构件之间的滑动摩擦，减少锚链环的磨损量；筒体中部向外延伸出一圈环形凸缘，这个凸缘的作用是作为安装定位面，在构件嵌入船体安装孔时，凸缘可以贴合在甲板或者舷侧的外表面，配合底部法兰形成双向限位，避免构件在受拉时出现轴向窜动。顶部的端口做了外翻的圆滑卷边处理，一方面能够消除端口的锐边，防止锚链晃动时被锐边切割损伤，另一方面也能提升端口位置的结构刚度，承受锚链斜向拉扯时的局部载荷。从安装边界来看，底部法兰的安装孔间距匹配常规内河船舶锚基座的标准孔位，不需要对船体基座做额外的扩孔改造就能直接适配安装，

　　筒体的通径尺寸适配常用直径的船用锚链，锚链在筒体内的活动间隙控制在合理范围，既不会因为间隙过小出现卡链问题，也不会因为间隙过大导致锚链晃动幅度过大撞击筒体壁。在实际使用过程中，这类构件需要长期承受交变载荷，包括锚链的静态拉力、船舶晃动时的冲击载荷以及水流波动带来的振动载荷，因此在结构设计时所有的转角位置都做了圆弧过渡处理，没有尖锐的直角结构，从根源上降低应力集中系数，同时筒体的壁厚设计做了等强度匹配，受拉应力较大的底部衔接位置壁厚更大，受摩擦较多的弧形导面位置预留了足够的磨损余量，能够保证长期使用过程中不会因为局部磨损导致结构强度下降。
