蒸汽机十字头传动连接结构三维数模

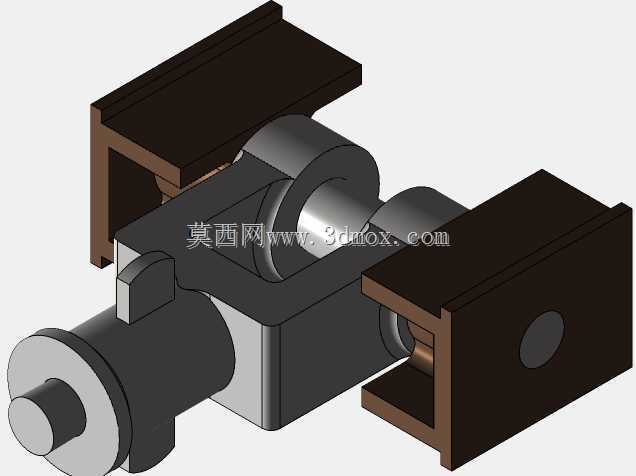

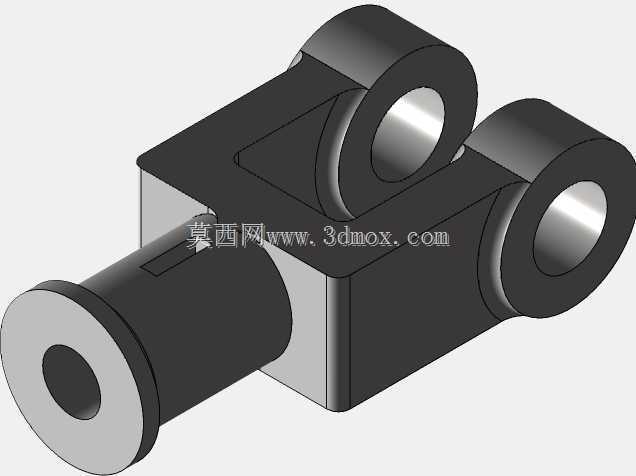

　　在往复式蒸汽动力设备的传动链路中，十字头是衔接活塞推杆与曲柄连杆的核心中间构件，承担着将活塞的直线往复运动平顺传递至连杆、同时消解连杆摆动带来的侧向力的关键作用，直接决定动力转换环节的运行稳定性与部件磨损寿命。这款十字头的结构设计完全围绕动力传递的受力特性展开，主体采用一体式块状承力基体，避免分体连接带来的装配间隙与应力集中问题，基体一侧延伸出同轴圆柱导向段，用于和设备的十字头滑道配合，在往复行程中提供精准的径向约束，保证运动轨迹始终与活塞轴线重合，杜绝偏磨导致的密封失效与动力损耗。基体另一侧设置两组平行的同轴销孔耳座，用于安装十字头销与连杆小头端铰接，耳座的厚度与销孔内径经过受力匹配设计，能够承受蒸汽做功冲程下的峰值冲击载荷，

　　销孔内壁预留了润滑介质导流的结构空间，可在运行过程中持续为铰接摩擦面提供润滑油膜，降低铰接副的磨损速率。从安装边界来看，导向段的外径公差需与滑道内径保持高精度的间隙配合，既要保证往复运动的顺滑无卡滞，又要控制间隙量避免出现横向窜动，两组耳座的同轴度、耳座间距与连杆小头端的宽度尺寸严格匹配，保证十字头销装入后无额外装配应力，导向段端面的连接孔与活塞推杆的连接尺寸适配，确保动力传递过程中无偏心载荷。在实际应用场景中，这类十字头不仅用于传统蒸汽机设备，在各类采用曲柄滑块机构的往复式动力机械、柱塞泵设备中也有同原理的结构应用，设计时需要重点校核不同工况下的交变载荷疲劳强度，尤其是耳座与基体衔接的圆角过渡区域，需通过合理的圆角半径分散应力，

　　避免长期往复运行下出现应力开裂。建模过程中对各配合面的形位公差做了对应体现，导向段的圆柱度、销孔的同轴度、连接端面的垂直度都按照实际加工要求做了结构约束，能够直接用于后续的工程图生成、装配干涉校验以及运动仿真分析，帮助设计人员快速验证传动链路的运动行程是否存在卡滞点，校核不同运动位置下的部件间隙是否满足运行要求。
