CA6140机床配套400规格气动滑动门结构

　　这套滑动门结构是为CA6140普通车床配套的上下料工位防护隔断部件，核心适配机床加工过程中棒料、盘类工件的上下料衔接防护需求，在机床自动化改造场景中，可直接对接上下料输送线的末端工位，替代原机床的手动开合防护门，实现加工区域与上下料区域的自动隔断，避免加工过程中切屑飞溅、切削液外溢到上下料区域，同时防止操作人员误触加工区域的运动部件。从结构组成来看，整套滑动门采用框架式拼接结构，主体框架采用钢板折弯拼焊成型，中间门板采用轻质钢板加工，门板与框架之间设置有线性导向结构，保证门板开合过程中无卡滞、晃动量控制在0.2mm以内，避免开合过程中与周边的机床护板、输送线支架产生干涉。

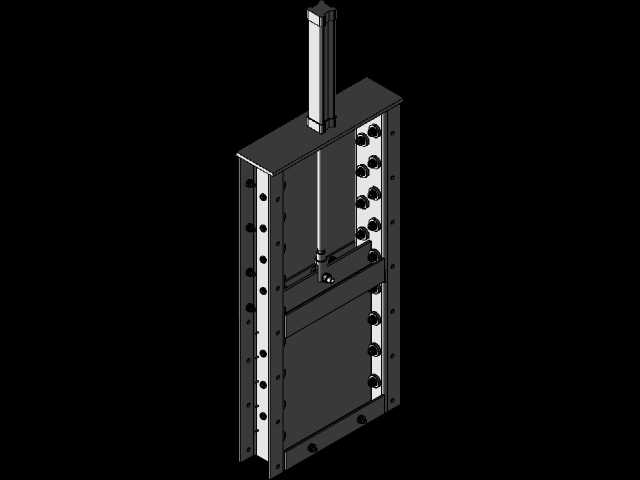

　　驱动部分采用Norgren品牌的RA6050/M/400系列无杆气缸作为动力源，气缸直接安装在门板下方的安装座上，无需额外设置传动连杆，整体结构紧凑，气缸行程与门板开合行程完全匹配，全开状态下可留出400mm×400mm的通料空间，满足常规盘类、短轴类工件的通过需求，全闭状态下可完全封闭加工区域的上下料开口，配合门框周边的密封胶条，可阻挡95%以上的切屑与切削液飞溅。功能逻辑上，这套滑动门对接机床的上下料检测信号，当上下料工位的待加工工件放置到位后，气缸驱动门板闭合，触发行程开关后给机床发送加工启动信号；当加工完成后，门板保持闭合状态直到料道内的工件被取走、料道检测传感器确认无料后，再根据预设的延时参数保持闭合一段时间，

　　待加工区域的主轴完全停转、切屑停止飞溅后，门板自动打开，等待下一次上下料动作，避免刚加工完的高温切屑飞溅到操作人员身上或者待加工工件表面。设计过程中，优先考虑了安装适配性，整套滑动门的安装孔位完全匹配CA6140车床原防护门的安装基准，不需要对机床床身进行额外打孔焊接，可直接替换原有手动防护门，安装边界控制在原防护门的安装空间内，整体外伸尺寸不超过120mm，不会与机床周边的排屑器、冷却水管路产生干涉。门板上设置有透明观察窗区域，可在门板闭合状态下观察内部加工状态，观察窗采用5mm厚的钢化玻璃，通过压条固定在门板框架上，可耐受常规切屑的冲击，更换时只需拆卸压条即可快速更换玻璃。导向部分采用自润滑线性导轨，导轨安装在框架的上下两侧，

　　导轨滑块与门板直接连接，日常维护时只需定期清理导轨表面的切屑，不需要额外加注润滑脂，降低了现场维护的工作量。气缸的安装座设置有长圆孔调节结构，可在安装时调整气缸的平行度，补偿安装过程中的位置误差，避免气缸因为安装偏载导致的密封圈磨损、漏气问题。门板的开合位置设置有缓冲垫，在门板全开和全闭位置进行硬限位缓冲，减少开合到位时的冲击噪音，同时避免门板与框架硬碰撞导致的结构变形。在实际产线应用中，这套滑动门除了适配CA6140车床之外，也可通过调整安装支架的尺寸，适配同规格的其他普通车床、数控车床的上下料工位改造，整体结构的通用化率达到80%以上，大部分零部件都采用标准件和通用钣金件，加工制造成本较低，适合批量配套机床自动化改造项目使用。结构设计时充分考虑了现场的恶劣工况，所有外露的金属部件都进行了喷塑处理，可耐受切削液、车间油污的腐蚀，气缸的活塞杆部分设置有防尘护套，避免切屑、粉尘附着在活塞杆表面导致的气缸密封件磨损，延长气缸的使用寿命。整套结构的受力经过校核，门板在受到100N的侧向冲击力时不会产生脱轨、变形，满足机床防护部件的安全要求，开合动作的响应时间控制在1.5s以内，不会因为门体动作拖慢整个上下料的节拍，适配中小批量零件加工的产线节拍需求。
