输送线头尾导向定位头链结构设计

项目分类:通用机械零部件 发布时间:2024-12-23 ID:863171
  • 输送线头尾导向定位头链结构设计
  • 输送线头尾导向定位头链结构设计

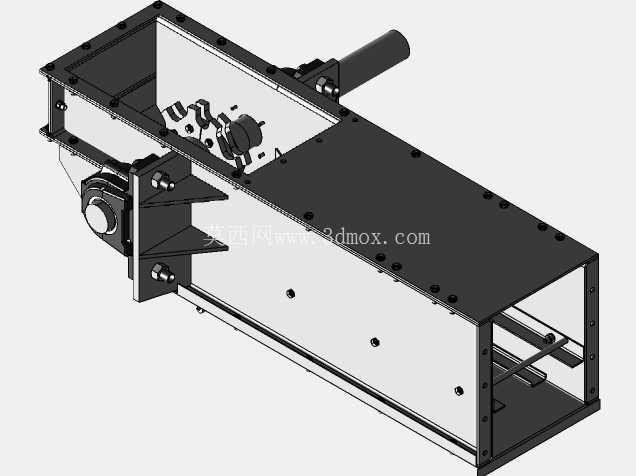

  在连续式物料输送产线的布局设计中,头尾段的物料导向衔接一直是容易被忽略却直接影响整线运行稳定性的关键环节,这款头链结构正是针对输送线首尾端的物料引导需求开发的专用构件,主要承担产线运行过程中待输送工件的头部定位标记功能,确保工件能够精准对齐主体输送链的承载位,或是平稳滑入线尾的集料斗、中转工位,避免出现工件卡滞、偏移、掉落等常见的产线故障。从结构设计逻辑来看,这款头链采用了分体式模块化的装配思路,整体以长条形安装基座为主体承载结构,基座上按照统一的孔距预留了多组螺栓安装位,既可以直接通过紧固件固定在输送线的侧装支架上,也能搭配调整垫片适配不同高度差的安装基面,安装孔的位置公差控制在±0.1mm范围内,能够保证装配后链体运行方向与主输送链的运动方向保持平行,不会出现偏载磨损的问题。

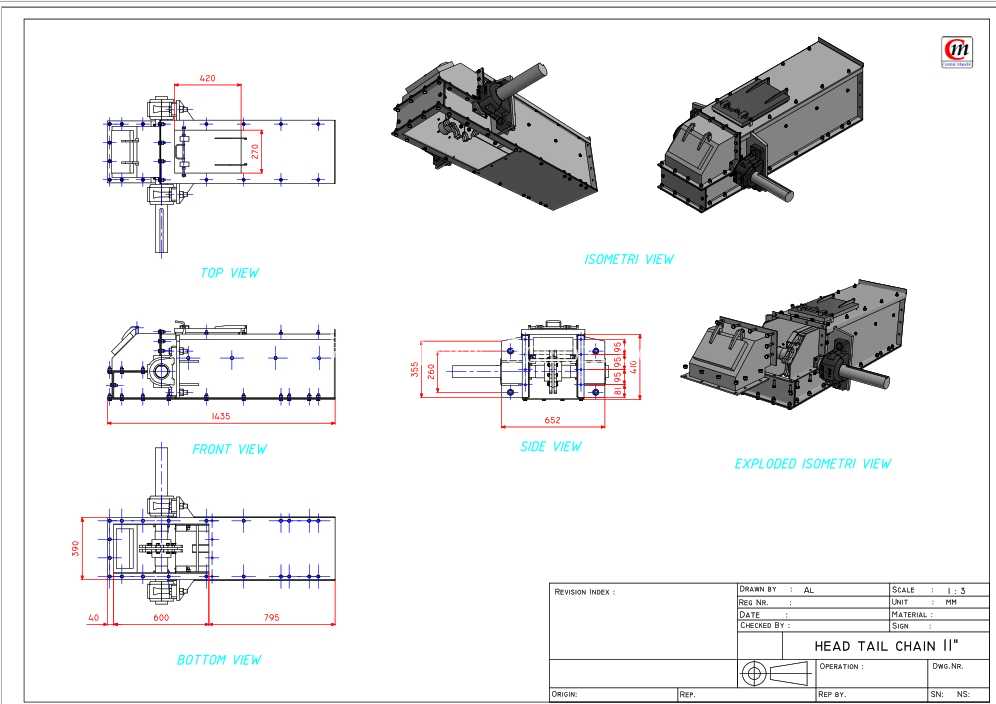

  基座的一端设置了带限位凸台的牵引连接端,这个部位是和主输送链驱动端直接衔接的位置,设计时特意做了加厚处理,同时在连接销孔的位置加装了耐磨衬套,能够承受牵引过程中反复的交变载荷,避免长期运行后销孔出现椭圆变形导致的传动间隙过大问题。从多视图的尺寸标注可以看出,这款头链的整体长度适配常规宽度的平顶链、板链输送线,安装基面的宽度控制在合理范围内,不会占用过多的线体侧边安装空间,各个视图的尺寸标注完整覆盖了安装孔位间距、凸台高度、连接轴伸出长度、整体轮廓边界等关键参数,不管是直接选型安装还是做适配性改型设计,都能直接提取参数完成装配校核,不需要反复测量实物。结构上还做了可拆卸的导向盖板设计,盖板通过沉头螺栓固定在基座上方,一方面可以遮挡内部的传动连接部位,避免生产过程中的粉尘、碎屑落入连接缝隙造成卡滞,另一方面盖板的上表面做了平滑的倒角处理,当工件从上游工位滑落到头链位置时,不会因为尖锐棱角刮伤工件表面,对于表面质量要求较高的工件输送场景也能适配。在爆炸视图的结构拆分中可以看到,各个连接部件之间都预留了合理的装配间隙,转动配合部位的间隙控制在0.05-0.1mm之间,既不会因为间隙过小出现运行卡涩,也不会因为间隙过大产生运行晃动和噪音。

  实际应用场景中,这类头链结构广泛用在各类自动化装配线、包装输送线、物料分拣线的首尾端,尤其是在多段输送线衔接的位置,头链的导向精度直接决定了工件能否顺利从一段线体过渡到另一段线体,设计时特意将导向端的轮廓做了渐扩式的导入角度,即使工件在上游段存在小范围的位置偏移,接触到头链的导向面后也能被逐步修正到正确的输送位置,不需要额外加装导向挡条就能完成对位。和普通的固定导向块不同,这款头链是随主输送链同步运动的构件,因此在和工件接触的过程中不会产生相对滑动摩擦,既能够降低工件表面的磨损概率,也能减少导向部位本身的磨耗,延长部件的更换周期。

  从安装边界来看,这款头链的底部安装面为平面结构,不需要做特殊的基面加工,只要线体支架的安装面平面度满足常规装配要求即可完成固定,伸出的连接轴长度经过精准核算,和主输送链的连接耳板装配后不会出现轴向窜动,轴向定位采用了卡簧加止动垫片的组合固定方式,运行过程中不会出现轴件脱出的风险。在细节设计上,所有外露的棱边都做了R2以上的圆角处理,既可以避免装配过程中划伤操作人员,也能减少应力集中,提升部件整体的结构强度,在长期承受冲击载荷的工况下也不会出现棱边开裂的问题。对于做输送线设计的工程师来说,这类标准化的头链构件可以直接调用到不同的线体设计方案中,只需要根据线体的实际宽度调整安装孔的适配位置即可,不需要从零开始做结构设计,能够大幅缩短产线设计的周期,同时成熟的结构经过实际工况验证,也能降低设计失误带来的后期改造成本。
