灭菌配套用一体式蒸汽发生装置结构设计

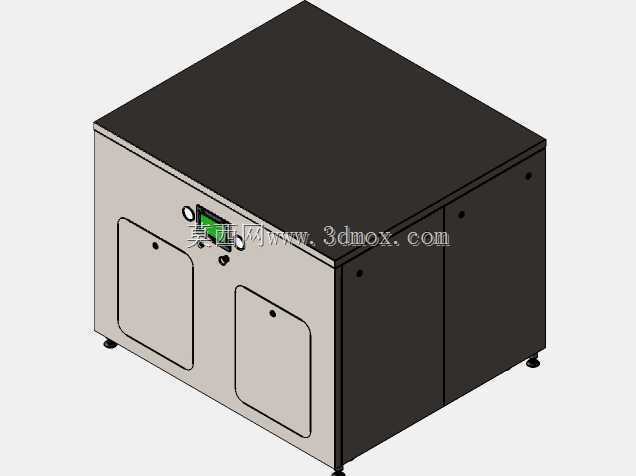

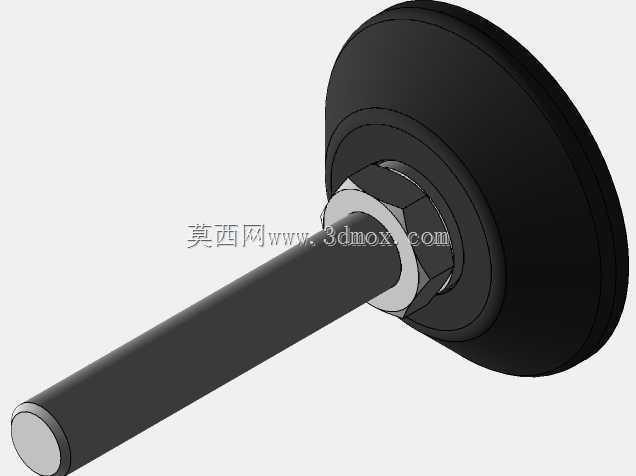

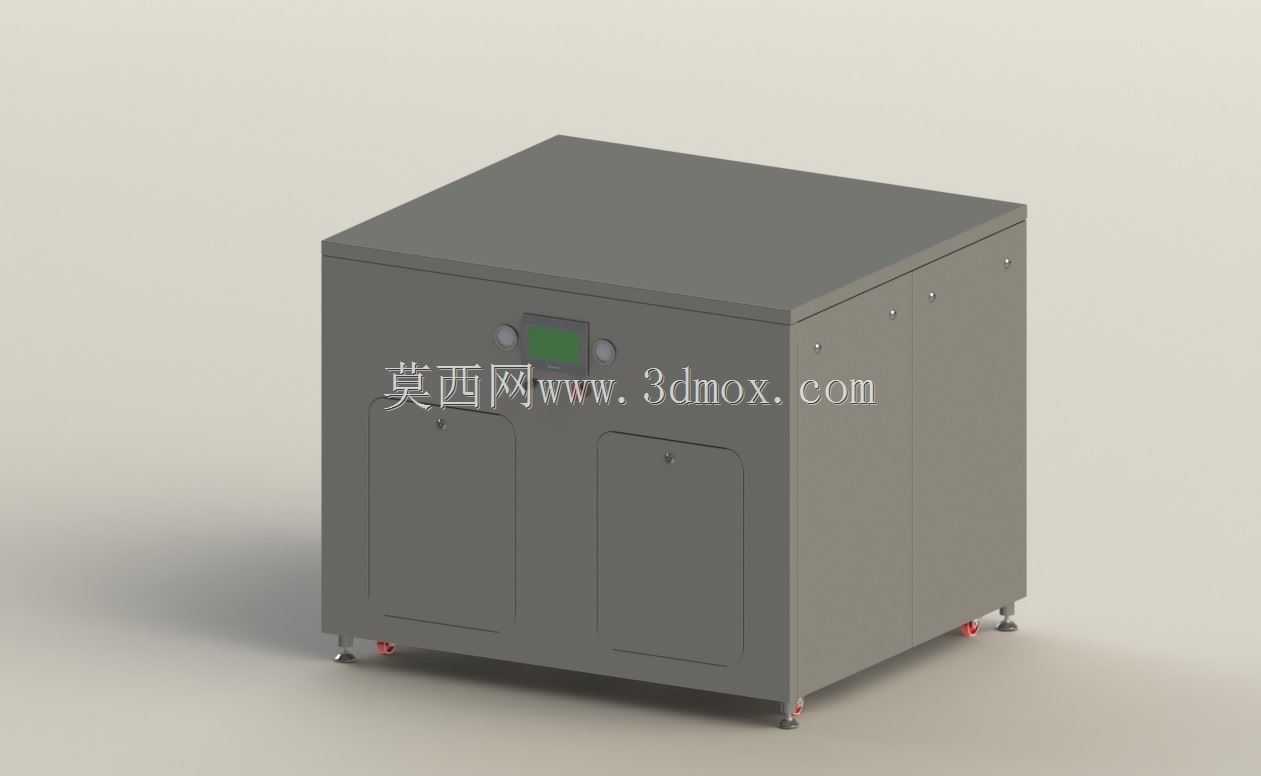

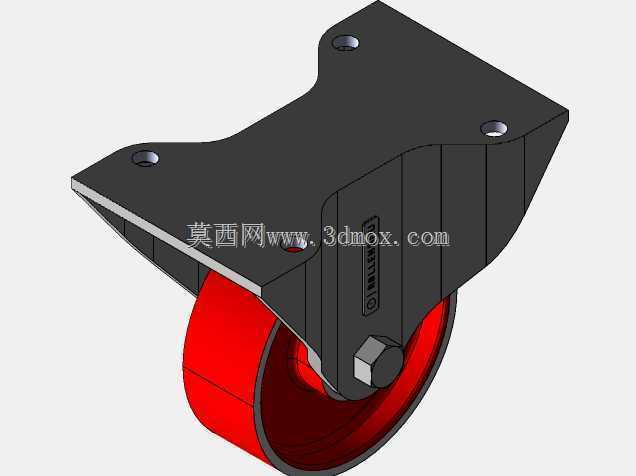

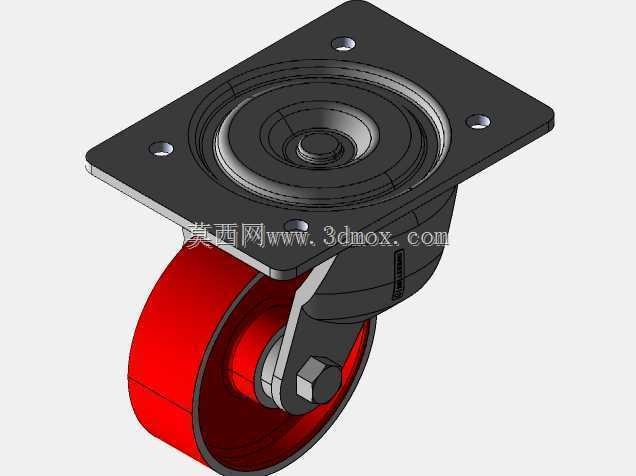

　　这款蒸汽发生装置采用一体式柜式集成结构设计，整体为方正立式箱体布局，外壳采用冷轧钢板折弯拼接成型，所有外露棱边均做R3圆角钝化处理，避免安装运维过程中出现磕碰划伤风险。设备底部配置可调式支撑脚轮，其中两个脚轮带刹车锁止结构，既可以满足短距离工位移位的需求，也能在安装定位后通过调节脚轮高度实现设备水平校准，抵消安装地面的平整度误差，适配不同工况的安装场地条件。

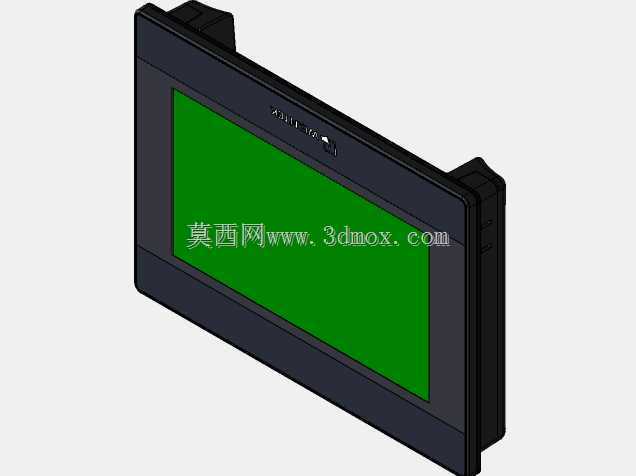

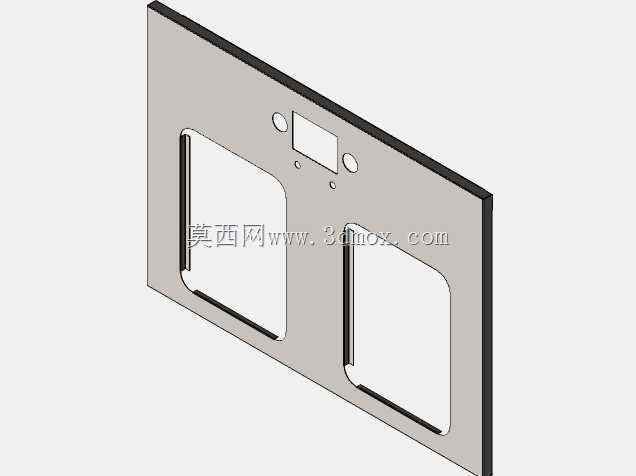

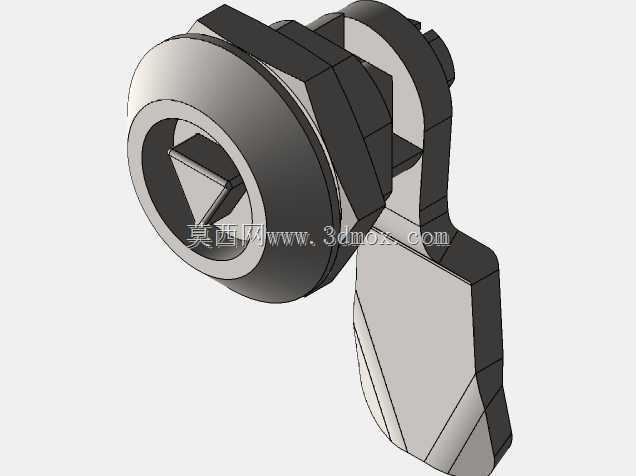

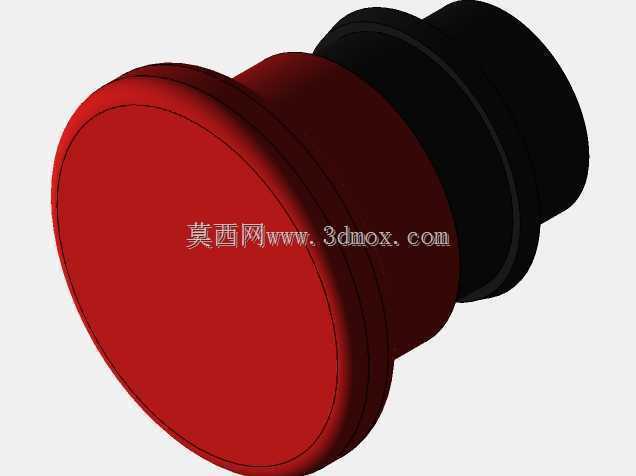

　　从应用场景来看，该设备主要面向医疗灭菌场景、小型工业生产供汽场景设计，可直接为脉动真空灭菌柜、食品加工蒸煮工位、小型化工反应单元提供稳定的饱和蒸汽输出，替代传统分散式的锅炉供汽管路，减少长距离输汽带来的热量损耗与冷凝水堆积问题。设备正面设置双开门检修舱，舱门采用内嵌式密封结构，日常运维时可直接打开舱门接触内部的加热模组、水位控制单元、管路阀组，无需拆解整体外壳，大幅降低日常维保的操作难度。正面上部预留数显控制屏与操作按钮的安装位，可实时显示内部蒸汽压力、水位高度、加热模组运行状态，操作人员无需打开柜门即可完成参数调整与运行状态确认。

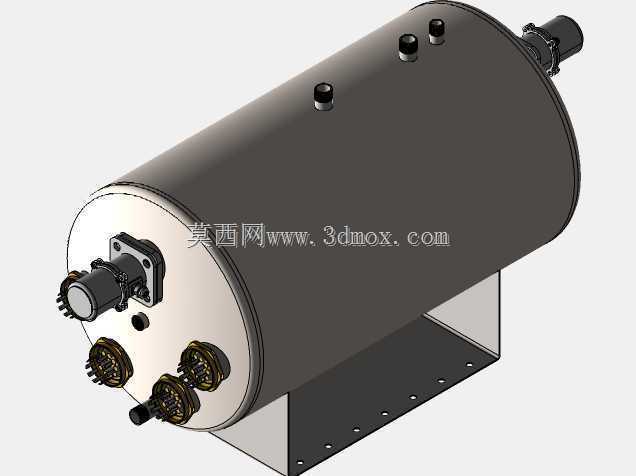

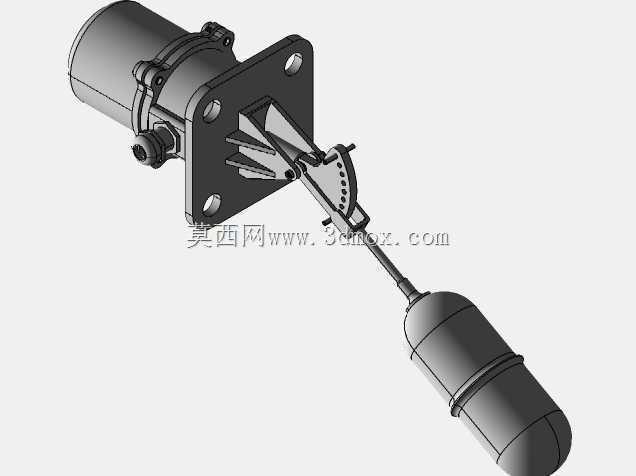

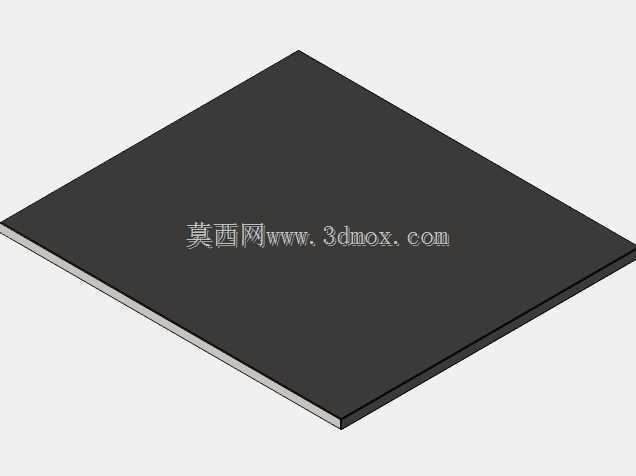

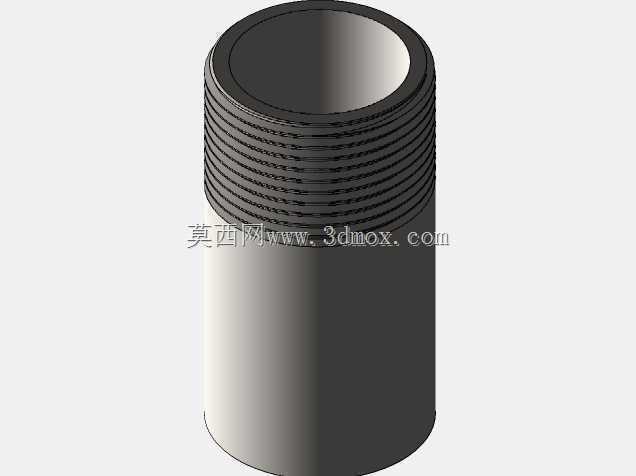

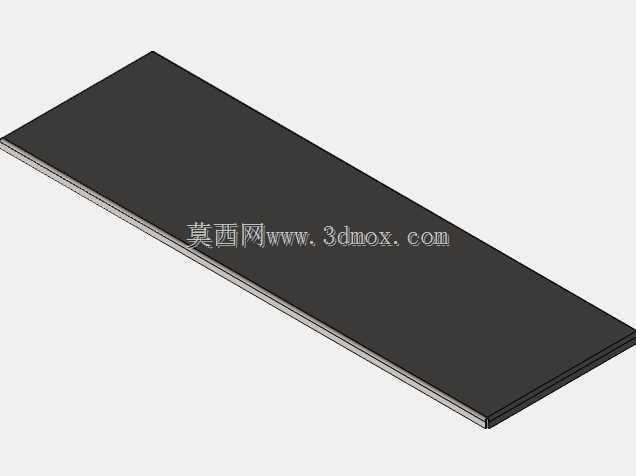

　　设计过程中充分考虑了安装边界的适配性，整体宽度控制在1.2米以内，深度不超过1米，高度约1.1米，可直接嵌入常规医疗消毒供应中心的设备夹层，也可直接放置在生产车间的边角工位，不需要额外搭建大型设备基础。箱体侧面预留标准化的蒸汽输出接口、进水接口、排污接口，所有接口的安装高度距离地面均不超过30公分，方便现场管路对接施工，同时预留的检修间隙满足侧面阀组操作的空间需求，不需要在设备周边预留过大的运维通道。内部加热模组采用模块化堆叠布局，加热管、水位传感器、压力变送器均采用快装结构连接，单个部件出现故障时可直接快速拆换，不需要整体拆解设备管路，有效缩短设备故障停机时间。箱体顶部为整板式盖板结构，可承受一定的重物放置需求，方便现场临时放置运维工具与检测配件，同时盖板与箱体之间采用密封胶条压合，避免外部灰尘、喷淋水进入设备内部，适配车间日常清洁的冲洗作业环境。
