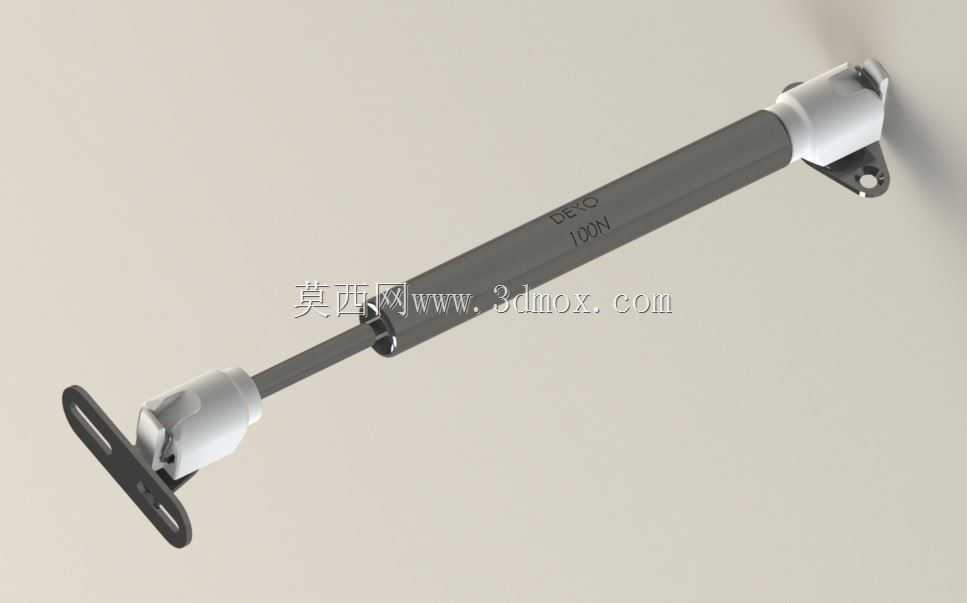

100N行程15橱柜支撑用气弹簧结构

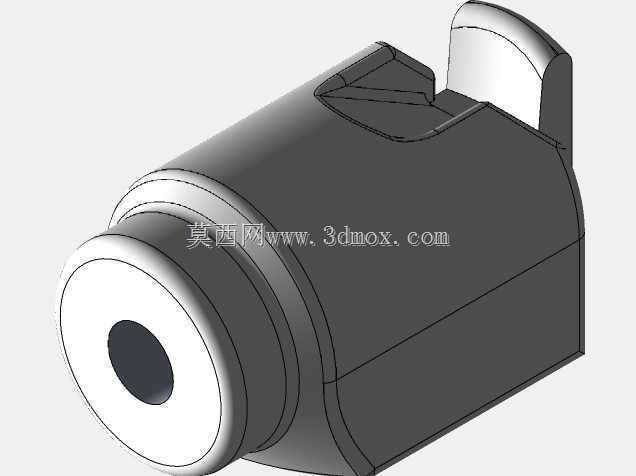

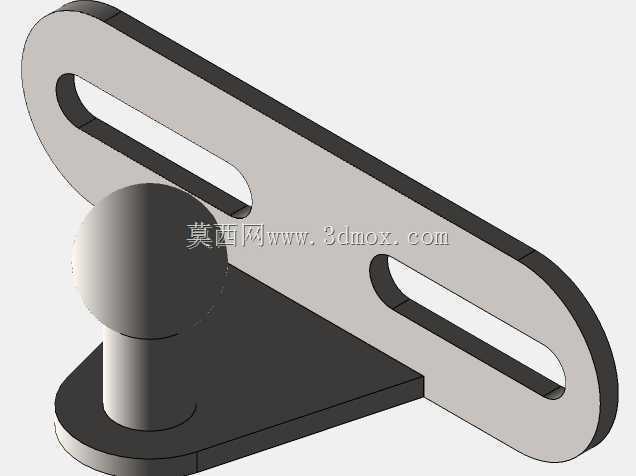

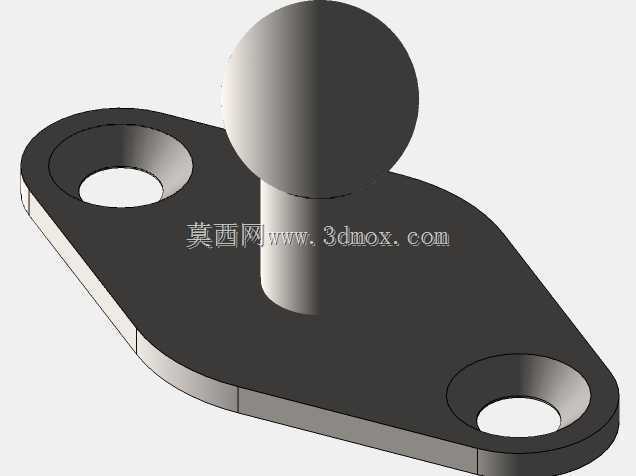

　　这款气弹簧最初的设计定位是面向橱柜上翻门的支撑场景，实际在各类需要平缓举升、阻尼回落的小型翻盖结构中都能适配，比如小型设备的检修门、吊柜翻板、轻型储物箱盖等场景都能见到同规格产品的应用。从功能特性来看，它的额定支撑力为100N，对应100mm的工作行程，完全匹配常规橱柜上翻门的重量区间，不会出现支撑力不足导致门体下坠，或是支撑力过大造成开门费力、回弹冲击的问题。结构设计上，两端采用了带安装孔的铰接支座，一端为扁型双孔固定座，另一端为带单孔的旋转接头，安装时可以自适应门体开合过程中的角度变化，不会出现运动卡滞的情况。缸体部分采用密封式结构，内部填充惰性气体作为弹力介质，全程运动过程阻尼均匀，开门时能提供稳定的助力，

　　松手后门体可以悬停在任意开合角度，关闭时不会出现猛然砸落的情况，能有效避免夹手风险、降低门体与柜体的碰撞噪音。从安装边界来看，这款气弹簧的整体收缩长度适配常规18mm厚度板材的橱柜安装空间，安装时不需要对柜体做额外的裁切改造，两端固定孔位的间距符合通用橱柜五金的安装孔距标准，可以直接替换同规格的老旧损坏气弹簧，不需要重新打孔定位。设计过程中重点考虑了日常使用的耐久性，缸体表面做了抗氧化处理，在厨房多油烟、多潮湿的环境下也不会轻易出现锈蚀、漏气的问题，活塞杆部分的密封件采用耐磨损材质，经过上万次开合循环测试后弹力衰减率控制在极低范围内，能满足家具类产品长周期使用的需求。在做配套结构设计时，需要注意安装支点的力臂匹配，

　　要根据门体的实际重量、重心位置调整气弹簧两端固定点的位置，确保开合全程的力值输出平顺，避免出现死点位置导致门体无法正常开合。这类小型气弹簧的结构看似简单，实际内部的密封结构、阻尼孔的设计都直接影响使用手感，建模过程中需要严格还原两端铰接件的旋转角度范围、缸体与活塞杆的配合间隙，确保运动仿真时的行程与实际产品一致，避免后续生产或装配时出现干涉问题。
