医用压力蒸汽灭菌用生物指示剂结构设计

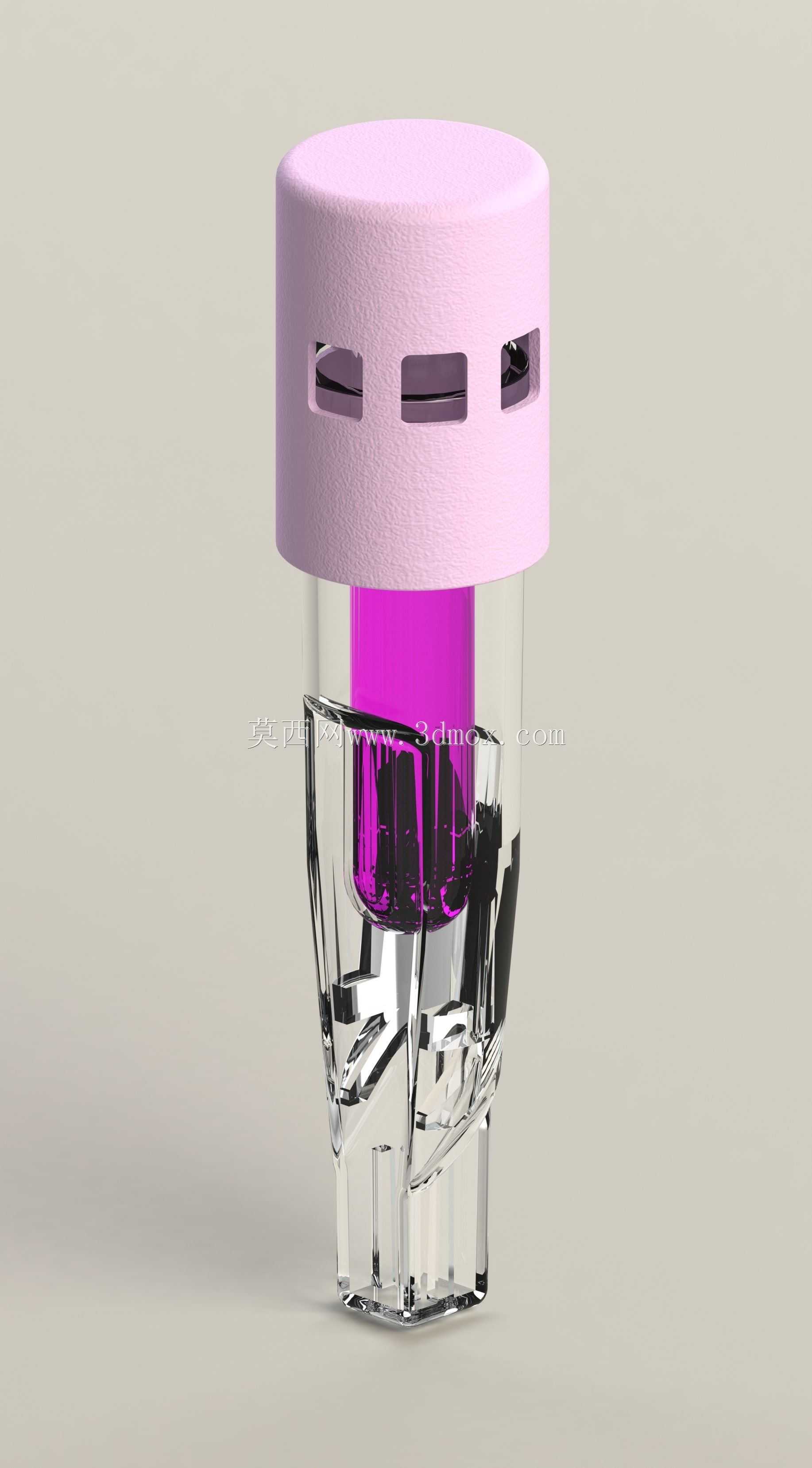

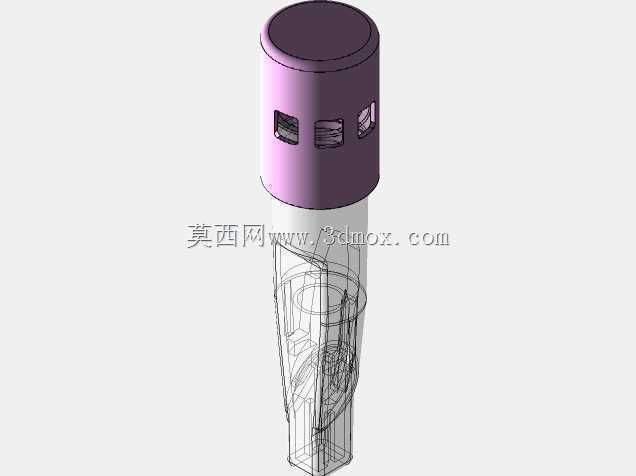

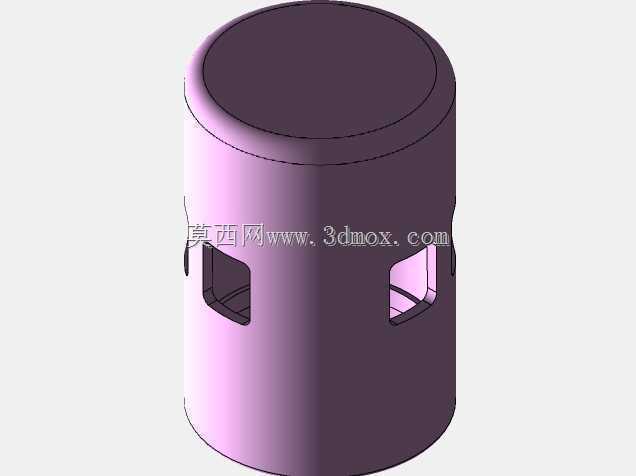

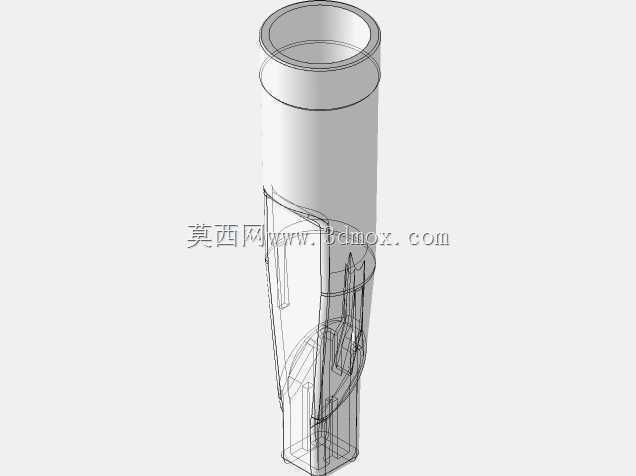

　　这款生物指示剂主要应用于医疗机构消毒供应中心、制药企业无菌生产车间、生物实验室等高洁净要求场景，用于判定压力蒸汽灭菌、环氧乙烷灭菌等灭菌流程是否达到合格的微生物杀灭效果，是灭菌效果监测环节的核心耗材，直接关系到无菌物品的使用安全，避免因灭菌不达标引发的交叉感染、产品染菌等风险。从结构设计来看，整体采用三段式嵌套布局，顶部为带均匀透气槽的防护端盖，端盖选用耐高低温、抗形变的高分子材质，透气槽的开孔尺寸经过反复校核，既能够保证灭菌介质可以顺畅进入指示剂内部，与菌片充分接触，又能阻挡外界杂物、冷凝水直接冲刷内部菌片与培养液载体，避免监测结果出现偏差。中部为透明的容纳仓，采用高透光的医用级透明材质制作，

　　无需额外拆解即可直接观察内部培养液的颜色变化，快速判定灭菌结果，容纳仓与上下端的配合位置做了密封止口设计，在灭菌过程中可以维持内部的密闭环境，防止灭菌结束后外界杂菌进入仓体造成假阳性结果。底部为定位基座，做了多棱面的防滑结构与定位卡槽，既可以适配标准的灭菌监测支架，在批量灭菌过程中保持位置固定，不会随灭菌设备内的气流、蒸汽流动发生倾倒移位，也方便操作人员手持拿取，减少操作过程中的污染概率。设计过程中重点考量了灭菌流程的工况适配性，整体结构的壁厚经过梯度优化，端盖位置壁厚稍大，保证多次搬运、堆叠过程中不会发生开裂，透明仓位置壁厚均匀，避免高温灭菌过程中因壁厚不均产生应力形变，同时所有边角位置都做了圆弧过渡处理，不存在清洁死角，

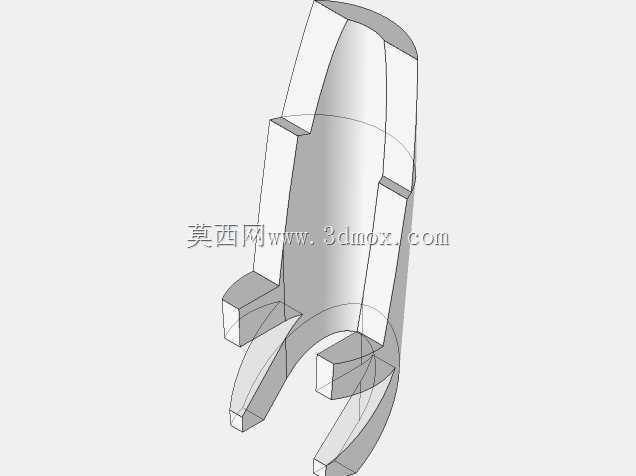

　　不会残留污渍与微生物。各部件的配合公差控制在合理区间，既保证组装过程中可以顺畅压合，不需要额外粘接即可达到密封要求，又不会因为配合过紧导致灭菌后拆解困难，方便后续的培养操作。整体外形尺寸适配现有通用的灭菌生物指示剂培养器的安装槽位，不需要额外定制适配夹具，可以直接替换同规格的现有产品，降低使用端的适配成本。内部的菌片承载位置做了架空设计，让菌片可以充分暴露在灭菌介质的流通路径中，保证灭菌介质能够全方位接触菌片表面，避免出现监测死角，培养液安瓿的固定位置做了柔性限位结构，在搬运、灭菌过程中不会因为晃动发生碎裂，在需要判定结果时，仅需要通过简单的挤压操作即可破碎安瓿，让培养液与菌片充分接触，完成后续的培养判定流程。
