隐藏铰链式金属电气控制箱体设计

　　在车间产线改造、小型设备配套电控系统搭建、单机设备电气集成这类场景里，这类壁挂式金属电控箱体的出镜率一直很高，很多时候设备的电气回路通断、逻辑控制、状态指示都要依托这类箱体完成内部元件承载与外部操作交互。不同于明装铰链的常规电控箱，这款箱体采用隐藏式铰链结构设计，从正面观察看不到外露的铰链连接件，整体箱门正面的平整性更好，一方面能减少车间粉尘、切削液飞溅从铰链缝隙渗入箱体内部的概率，另一方面也能避免外露铰链在设备搬运、人员通行过程中发生勾挂，适配车间通道狭窄、设备排布紧凑的安装环境。

　　从安装边界来看，这款箱体的盒体尺寸为700700300.15mm，属于中等规格的壁挂式电控箱，安装时需要在墙面预留至少750*750mm的平整安装面，箱体背部的安装挂点对应四个角位的固定孔位，安装后箱体突出墙面的距离为300.15mm，需要提前确认安装位置前方预留至少600mm的操作维护空间，满足开门操作、内部元件检修的空间需求。箱体侧面预留的穿线格兰头安装位，可根据现场走线需求配置不同孔径的电缆接头，适配动力线、控制线、信号线的分层进线需求，避免不同电压等级线路混走产生信号干扰。

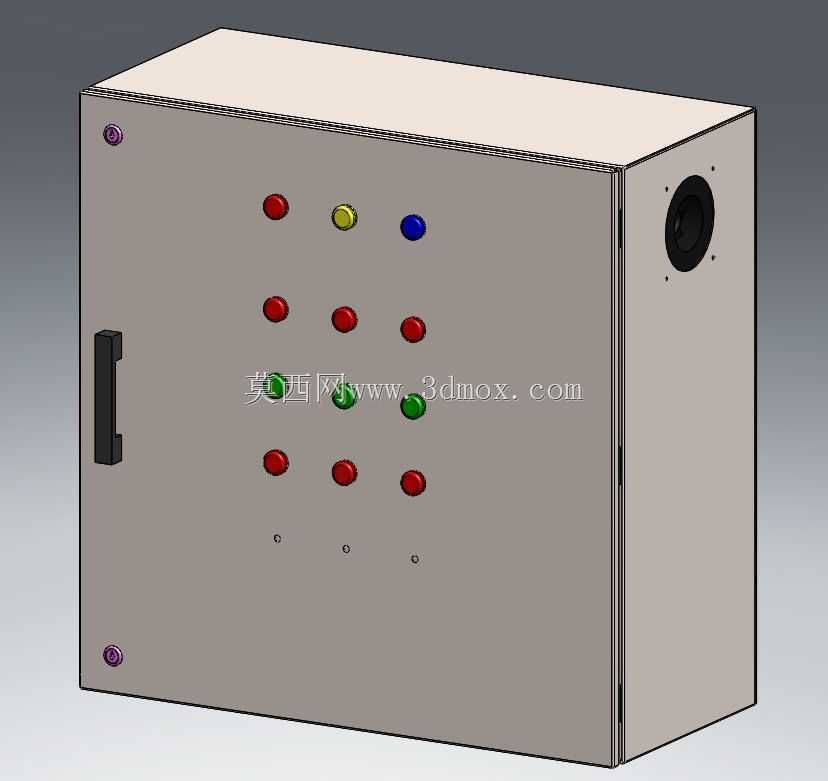

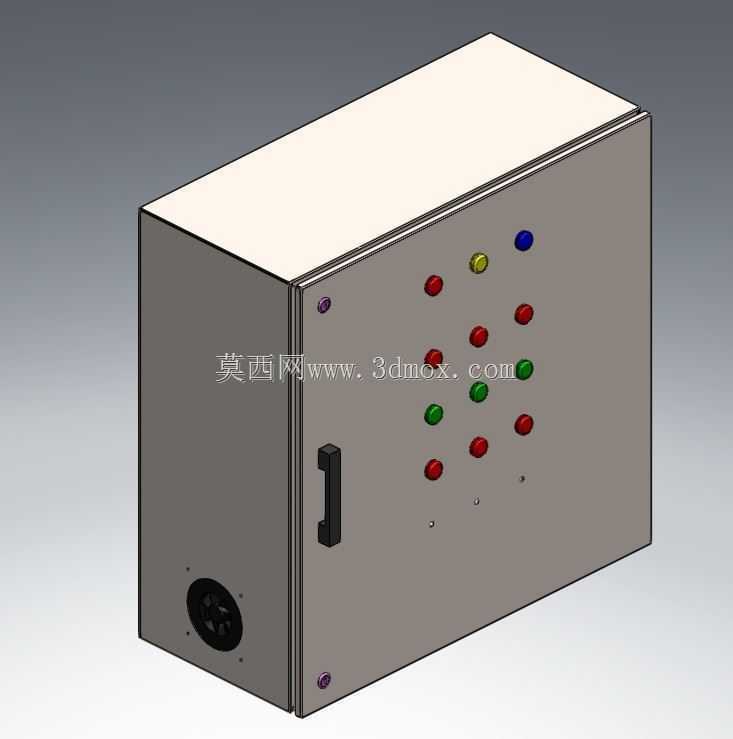

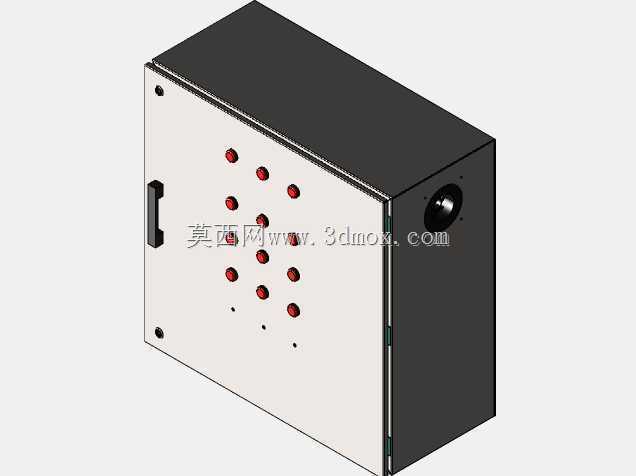

　　箱体正面的操作元件排布遵循常规人机操作逻辑，最上方排布三色状态指示灯，分别对应电源、运行、故障三类核心状态反馈，下方分三排排布操作按钮，其中两排红色按钮覆盖急停、回路分断、异常复位等常用操作，最下方的绿色按钮对应设备启动、功能确认类操作，按钮排布间距符合人手操作的指尖活动范围，避免操作时误触相邻按钮。箱门左侧配置内嵌式拉手，拉手突出箱门的高度控制在20mm以内，不会额外占用正面操作空间，开关门时的受力点均匀，长期使用不会出现箱门变形下垂的问题。

　　设计过程中优先考虑了金属板材的折弯工艺性，箱体所有折边均预留合理的折弯避让圆角，避免板材折弯时出现开裂问题，箱门与箱体的配合缝隙控制在1mm以内，配合隐藏铰链的转动间隙调整，箱门开关过程中不会出现剐蹭、卡滞问题。箱体内部预留了标准DIN导轨安装位，可直接安装微型断路器、交流接触器、中间继电器、端子排这类常规低压电气元件，内部安装板采用可拆式设计，元件装配时可先将安装板拆下完成元件固定与接线后再装入箱体，降低现场装配的施工难度。箱体四个边角的固定孔位做了沉台处理，固定螺丝安装后不会突出箱体表面，既保证了箱体安装后的平整性，也能避免螺丝突出位置积灰积污。

　　这类箱体的应用场景不局限于工业车间，在小型泵站控制、配套设备单机电控、公共设施配电控制这类场景下也能适配，隐藏式铰链的设计也让箱体外观更整洁，在对外观整洁度有一定要求的商用设备配套场景中也能满足使用需求。箱体的门板内侧预留了线槽安装空间，可沿着门板内侧排布按钮到端子排的连接线，走线时可通过缠绕管或者扎带固定，避免开关门过程中线路拉扯导致接线端子松动。箱体的密封性能适配常规室内工业环境，门板四周预留了密封胶条的安装槽位，装配发泡密封胶条后可达到IP54左右的防护等级，能够阻挡日常的粉尘飞溅与少量淋水，满足多数室内工业场景的防护需求，不需要额外配置防雨外罩即可在常规车间环境下长期使用。
