曲面工件定位控制工装夹具结构

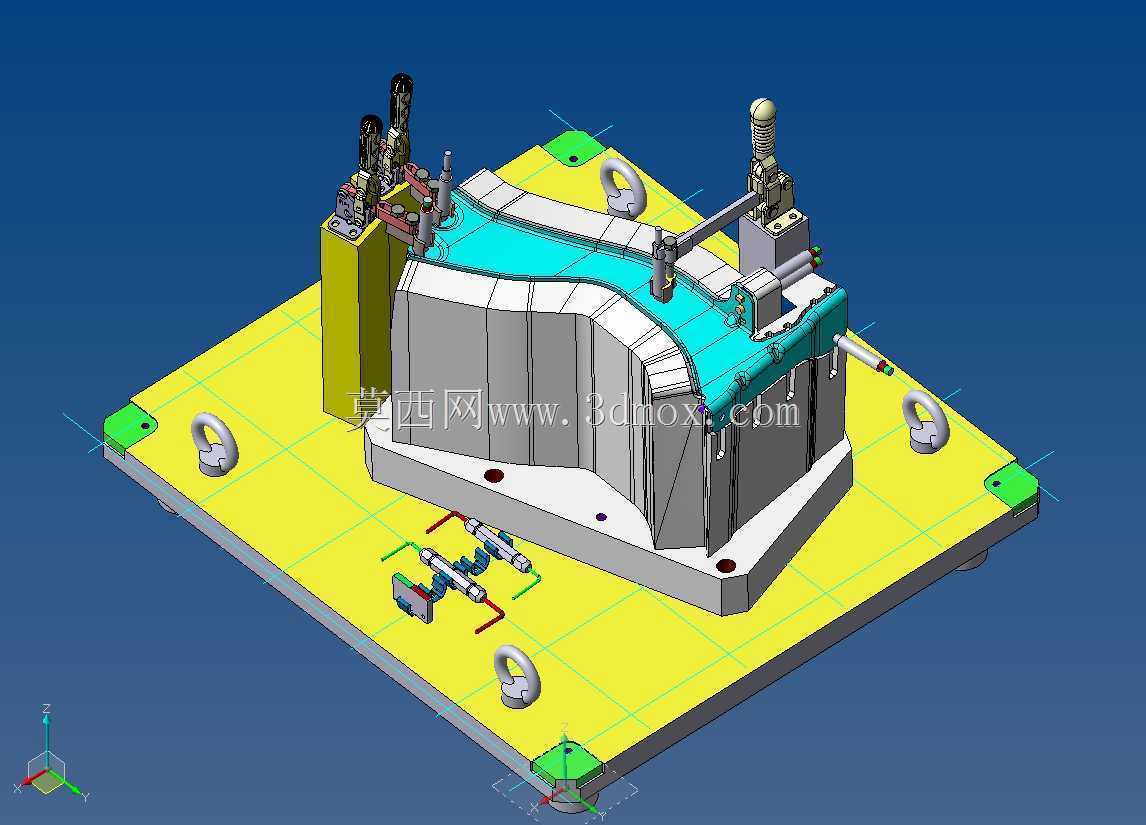

　　这套工装结构主要面向异形曲面类工件的工序加工作业场景，适配汽车内饰件、家电外壳这类带连续不规则曲面的薄壁工件装夹需求，在铣削、钻孔、轮廓修边、涂胶等工序中承担定位与夹紧功能，避免加工过程中工件出现位移、形变，保障加工尺寸的一致性。整套工装以带网格刻度标识的方形平台作为安装基体，平台四角设置带定位孔的绿色安装垫块，可直接通过T型螺栓固定在机床工作台或者变位机基座上，平台上分布的四个吊环完全适配车间常规起重吊装作业，方便整套工装在不同工位间转运调整，不会因为工装自重导致吊装变形。设计阶段优先考虑了异形曲面的定位基准匹配，主体仿形支撑块完全贴合工件的内轮廓曲面，支撑面做了分区处理，对应工件刚性较弱的薄壁区域增加了支撑点位，

　　避免夹紧力作用下工件出现局部凹陷变形；仿形块上预留的多个深色定位孔，可根据不同批次工件的定位销位置做快速调整，兼容同系列不同改型工件的装夹需求，减少换型时的工装调整时长。夹紧机构采用多组分布式布局，在工件的边缘轮廓、曲面拐点位置分别设置了手动杠杆式夹紧单元与气动压紧单元，其中带操作手柄的杠杆式夹钳布置在工装靠近操作人员的一侧，方便手动预紧，气动压紧单元布置在工件曲面的高位区域，配合气路管线可实现联动夹紧，避免人工逐个锁紧带来的夹紧力不均问题；所有压紧头都做了仿形适配，接触工件的位置加装了非金属缓冲垫，防止装夹过程中刮伤工件表面。工装平台下方预留了气路与检测元件的安装空间，图中可见布置的气缸、管路与检测开关，

　　可配合生产线实现装夹到位检测，避免未夹紧状态下设备启动带来的加工风险。整套工装的安装边界完全适配常规三轴、四轴加工机床的工作台行程，平台上的网格刻度可快速对齐机床坐标系，减少工装安装时的找正时间，仿形支撑块与夹紧单元均采用模块化安装方式，后续工件改型时仅需更换对应仿形块与调整夹紧臂位置即可，无需重新制作整套工装基体，大幅降低了多品种小批量生产的工装投入成本。
