框架构件焊接定位工装夹具结构设计

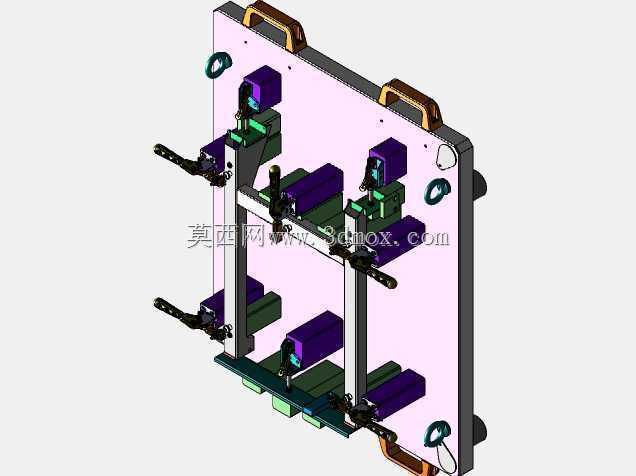

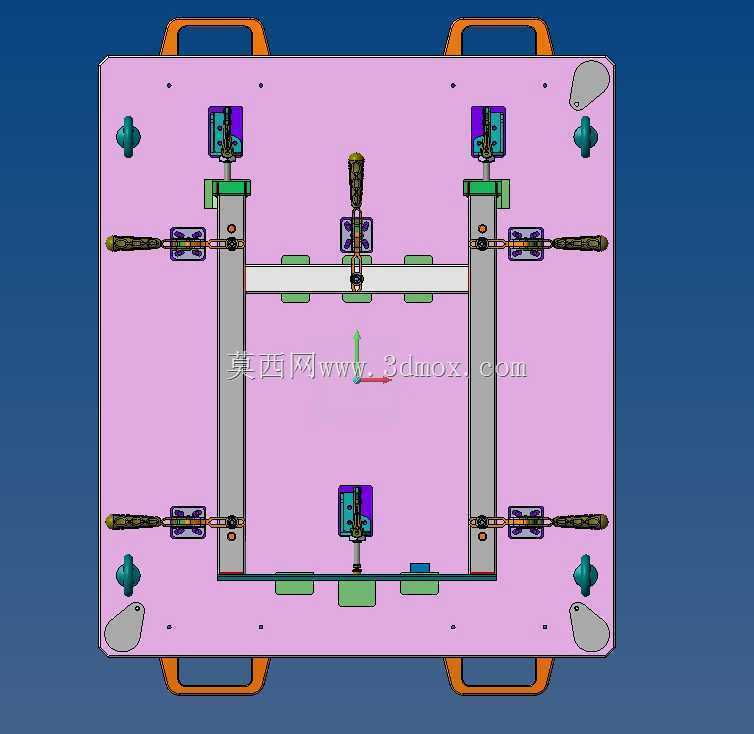

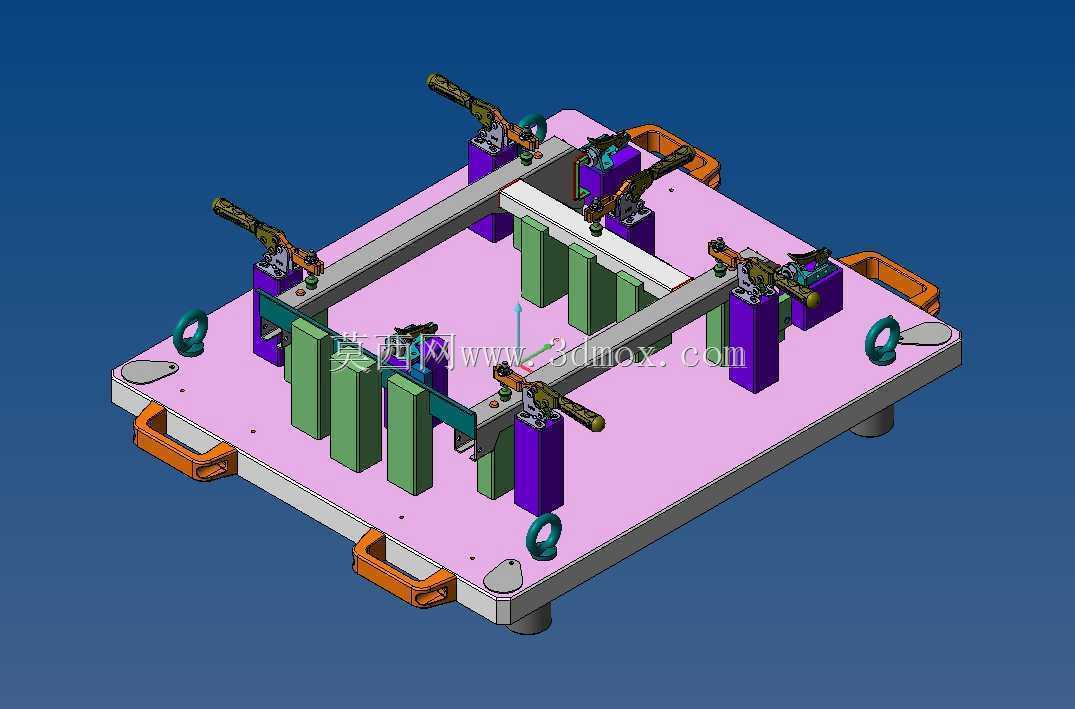

　　在钢结构件、金属框架类产品的批量焊接加工场景中，工件组对定位的精度、装夹效率直接决定了后续焊缝成型质量、产品尺寸一致性以及产线的加工节拍，这套定位工装正是针对长条形框架类焊接件的组对工序开发的专用装夹结构。整套工装以带支撑脚的加厚平台作为基准承载基体，平台边缘设置的橙色搬运把手与吊装吊环，兼顾了车间内跨工位转运时的人工抬运与行车吊装需求，底部的可调支撑脚可在不平整的车间地面上调整基准面水平度，避免基准倾斜带来的组对尺寸偏差。平台上的紫色立柱为高度定位支撑座，根据待焊框架的横梁高度差做了差异化的高度设计，每一个支撑座的安装位置都对应工件的定位基准点，避免焊接过程中工件因受热应力产生翘曲变形。

　　分布在各定位点旁的快速夹钳采用垂直下压式结构，夹钳的压头位置对应工件的压紧面，装夹时只需扳动夹钳手柄即可完成工件的快速压紧，无需额外拧动螺栓，单工位装夹时间可缩短至传统螺栓压紧方式的五分之一，夹钳的压接位置特意避开了焊缝施焊区域，不会对焊枪的走枪路径造成干涉，方便焊工完成连续焊接作业。平台上的绿色挡块为侧向定位块，所有挡块的定位面均经过精加工处理，与工件的侧边基准面贴合后可限制工件的水平方向窜动，保证框架的长宽尺寸、对角线误差控制在焊接工艺允许的公差范围内。设计过程中特意将各定位元件、压紧元件的安装位置做了模块化处理，当需要适配同系列不同尺寸的框架焊接件时，只需调整对应支撑座、定位块在平台T型槽内的安装位置，

　　更换适配高度的支撑柱即可完成工装的快速换型，无需重新制作整套工装基体，大幅降低了多品种小批量生产模式下的工装投入成本。整套工装的所有操作位均设置在平台外侧，焊工无需探身到工装内部即可完成所有装夹、拆卸操作，作业安全性更高，平台表面预留的排屑缺口可及时清理焊接过程中产生的焊渣、飞溅，避免废渣堆积在定位面上影响后续装夹的定位精度。
