凯斯梅卡利比表工装结构三维设计

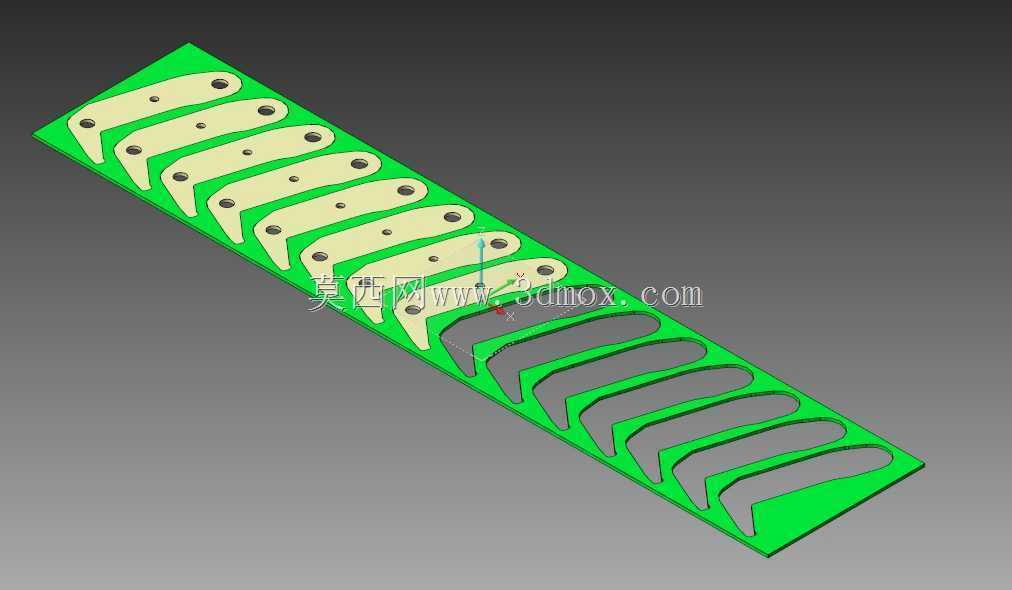

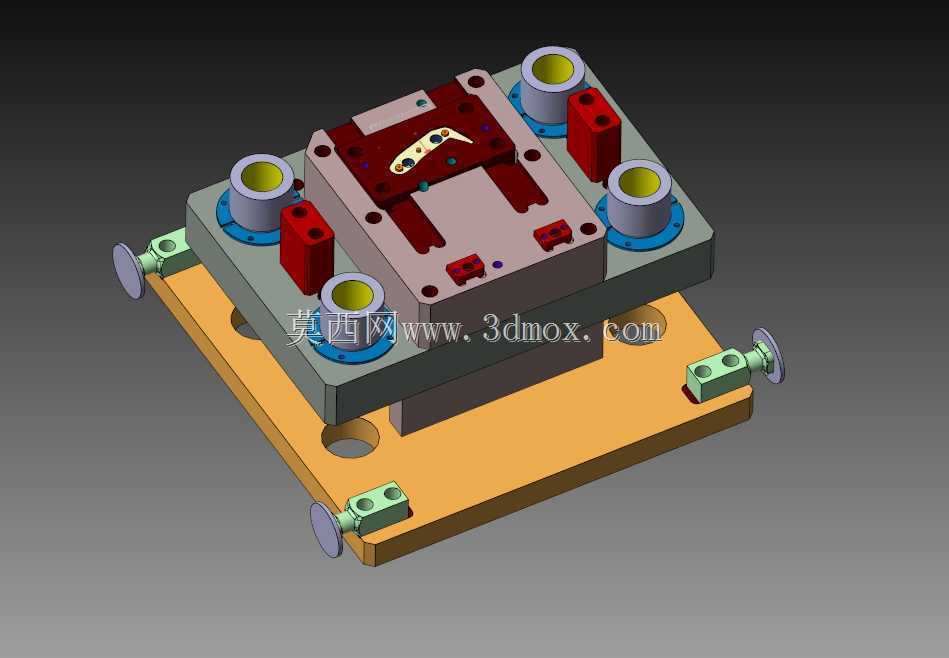

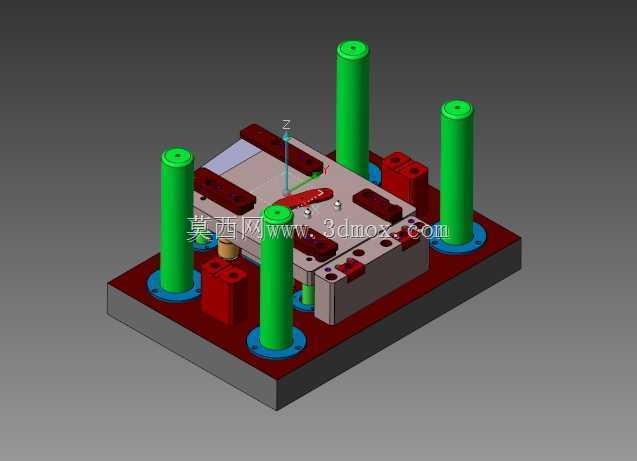

　　这套工装结构主要面向精密零部件的形位公差检测工序，在机加工车间的终检工位、计量室的批量抽检场景中都能适配，可直接固定在大理石检测平台上使用，替代传统的多块V型块、压板组合装夹方式，减少每次装夹的找正时间，避免人工装夹带来的定位偏差，保障检测数据的重复性与一致性。从结构布局来看，底座采用高刚性的矩形平台结构，底部预留了与检测台连接的T型槽安装位，四周的安装孔位按照标准检测平台的槽距设计，不需要额外加工转接板就能完成固定，整体安装边界控制在常规检测台的有效工作面范围内，不会和周边的百分表架、高度尺等检测辅具产生干涉。四根立式导向立柱采用等距分布的布局，立柱与底座之间通过法兰式连接座固定，连接座与底座接触面经过配磨处理，

　　保证立柱的垂直度公差控制在0.02mm以内，立柱表面做了硬化处理，耐磨性能满足长期反复装夹的使用需求，不会因为频繁拆装出现磨损导致导向精度下降。中间的定位模组采用分层式设计，底层是定位基准块，直接与工件的工艺基准面贴合，基准块的形位公差按照被测零件公差带的1/10精度设计，避免基准传递带来的误差；中层是夹紧组件，采用侧向螺旋夹紧的方式，夹紧点避开工件的检测面，防止夹紧力导致工件变形影响检测结果，同时夹紧力的大小可以根据工件材质调整，适配不同壁厚的零件检测需求；上层预留了检测探针的避让空间，不管是接触式三坐标探针还是百分表测头，都能顺利到达所有待检测点位，不会出现结构干涉。设计过程中优先考虑了操作的便捷性，

　　所有夹紧操作都在工装的同一侧完成，操作人员不需要频繁变换位置就能完成工件的装夹与拆卸，单次装夹时间可以控制在10秒以内，适配中小批量零件的检测节拍。同时整套结构做了减重设计，在保证刚性的前提下，底座和定位块都做了镂空处理，整体重量控制在单人可搬运的范围内，方便在不同检测工位之间转移使用。导向立柱的顶端做了倒角处理，避免操作人员在取放工件时被锐边划伤，所有外露的紧固件都采用内六角圆柱头螺钉，螺钉头不高出安装平面，防止刮蹭工件或者检测工具。
