多工位金属板连续冲压成型模具结构

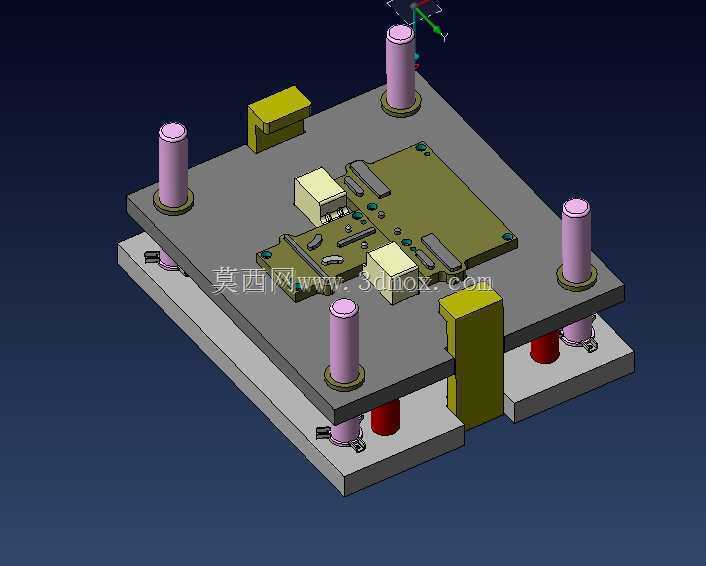

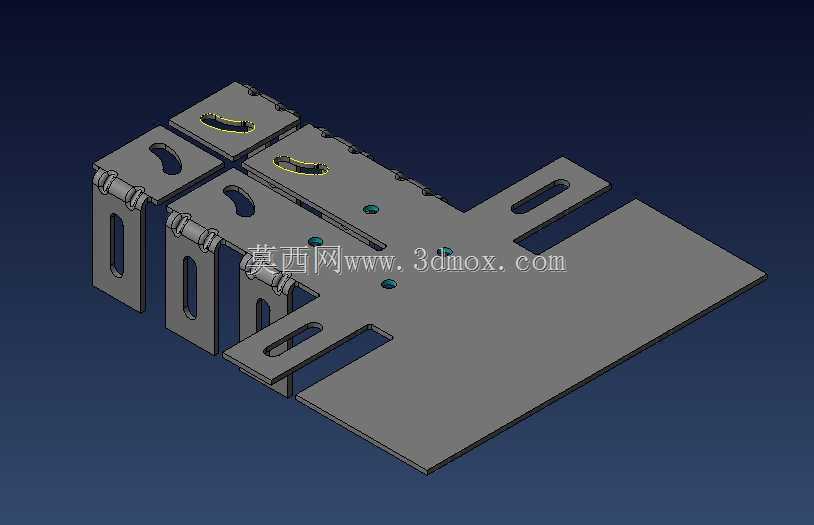

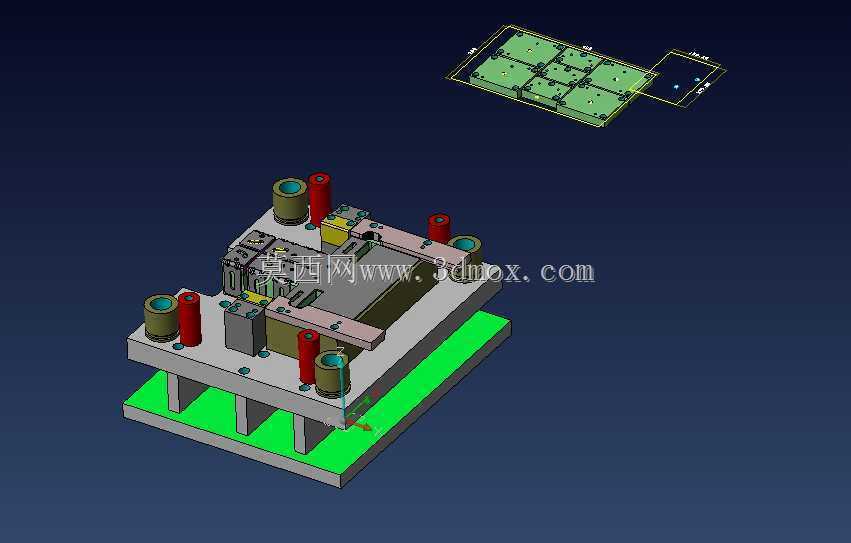

　　这套金属板加工模具主要面向中小尺寸平板类五金件的批量冲压生产场景，适配常规开式机械压力机的安装接口，可直接装夹在对应吨位的压机工作台面完成连续冲压作业，覆盖电子五金、小家电金属配件、通用五金连接件的板件成型工序，能在单次压机行程内完成多工位同步作业，替代单工序模分散加工的低效模式。从结构布局来看，模具采用下模固定、上模随压机滑块往复运动的经典冷冲模架构，下模座通过加厚钢板加工成型，底部设置多组平行支撑垫脚，既保证安装时的平面度调校余量，也为冲压过程中的废料滑落预留足够的落料空间，避免废料堆积在模腔内部造成刃口啃伤。上模部分集成了多组独立的冲孔、切边、成型凸模，对应下模的凹模镶块采用分体式装配设计，不同工位的易损镶块可单独拆卸更换，

　　无需整体报废模架，大幅降低长期生产的维护成本。导柱导套组件布置在模架的四个对角位置，采用加长型导套配合高精度导柱，保证上下模合模时的对位精度控制在0.02mm以内，避免连续冲压过程中出现凸模偏载崩刃的问题。卸料板采用弹性卸料结构，内置多组等高套筒和矩形弹簧，合模前先压紧金属板料，防止板料在冲压过程中发生窜动移位，保证成型件的尺寸一致性。模具的料带输送方向设置了多组定位挡块和导料板，可适配宽度在设计范围内的卷料自动送料，配合自动送料机可实现无人化连续生产，单工位的步距定位精度可满足IT10级冲压件的公差要求。从安装边界来看，模架整体的闭合高度、安装孔位间距均匹配行业通用压力机的参数范围，上模柄采用标准规格可直接与压机滑块的装夹孔配合，

　　下模座的T型槽开口尺寸适配通用压板装夹，无需额外制作过渡连接工装即可快速上线调试。设计过程中针对金属板料的成型受力做了针对性的结构加强，在成型工位的凸模背部设置了支撑柱，将冲压过程的成型力直接传递到模座主体，避免长期受力导致模板变形，同时在各工位之间预留了足够的安全间距，方便调试过程中对单工位的间隙进行微调，也便于日常生产中的模腔清理和刃口润滑作业。
