双塑件共模塑料注射成型模具结构

项目分类:注塑模图纸 发布时间:2021-12-04 ID:432226
  • 双塑件共模塑料注射成型模具结构
  • 双塑件共模塑料注射成型模具结构
  • 双塑件共模塑料注射成型模具结构
  • 双塑件共模塑料注射成型模具结构
  • 双塑件共模塑料注射成型模具结构
  • 双塑件共模塑料注射成型模具结构

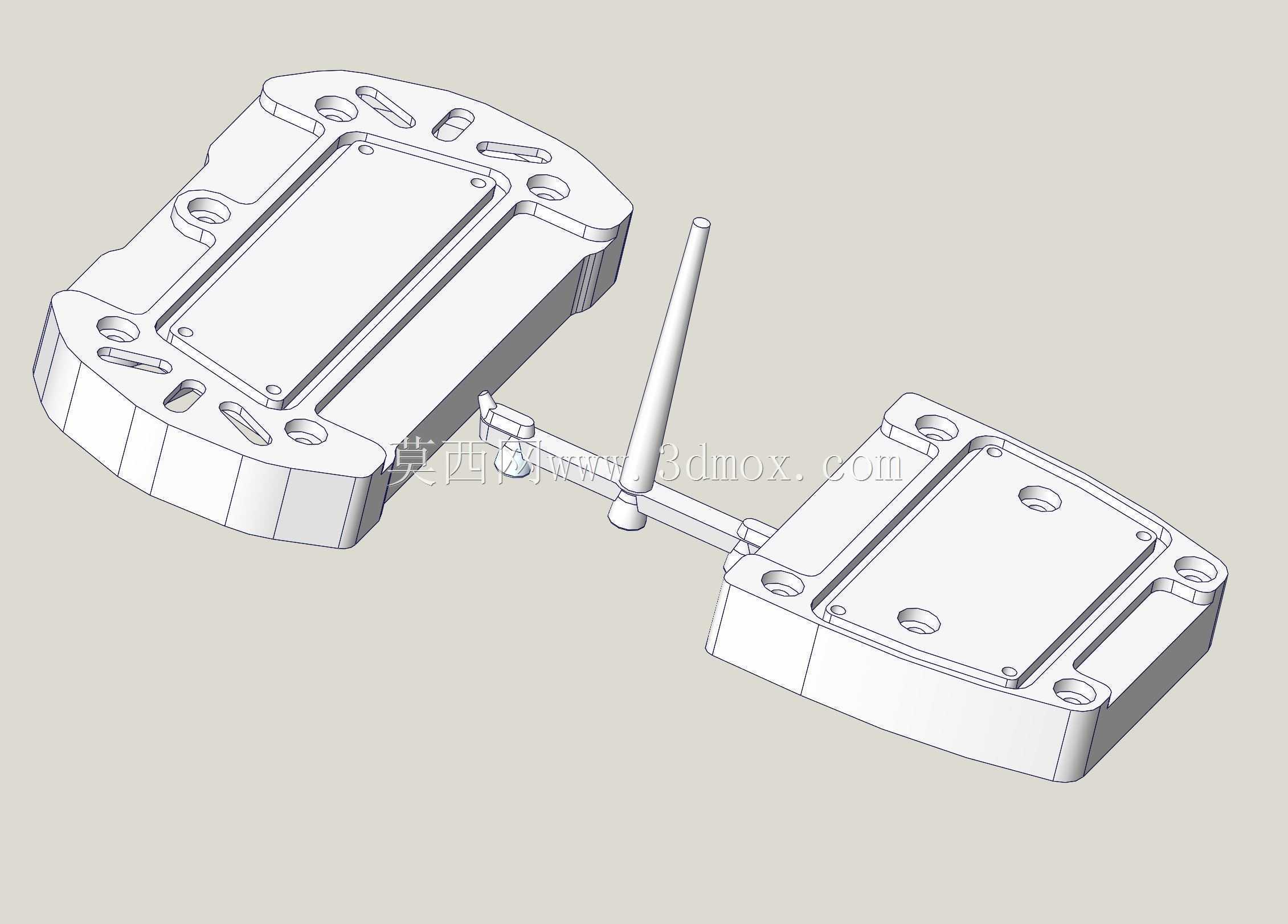

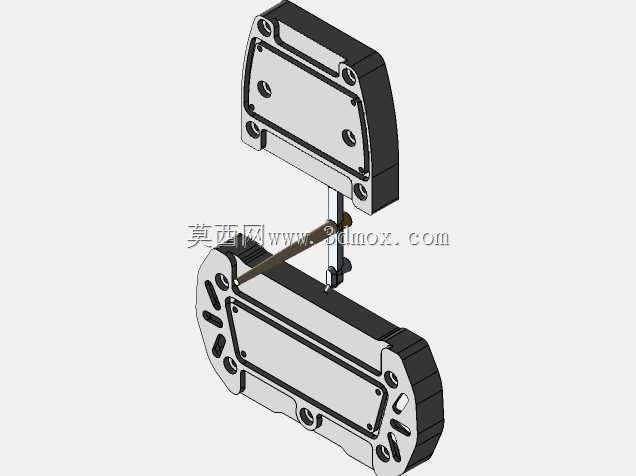

  这套模具针对两款不同结构的塑料零件设计,采用共架模架的注射成型方案,在实际量产场景中适配卧式注塑机安装使用,可在单次注射循环内完成两个异构件的填充、保压、冷却成型,有效减少换模频次,提升小批量多品种塑件的生产效率,常见于消费电子外壳配件、小型家电结构件的配套生产场景。从结构布局来看,模具采用单分型面两板模基础架构,定模侧设置两组独立型腔,分别对应两款塑件的外轮廓成型面,其中一组型腔成型带矩形内框的扁平类塑件,另一组成型带浅凹槽的盖板类塑件,两组型腔沿模架中心对称排布,浇注系统采用侧浇口进料,流道沿模架分型面开设,平衡式流道设计保证熔融塑料在相同注射压力下同时填充两个型腔,避免出现缺胶、飞边、成型周期不一致的问题。

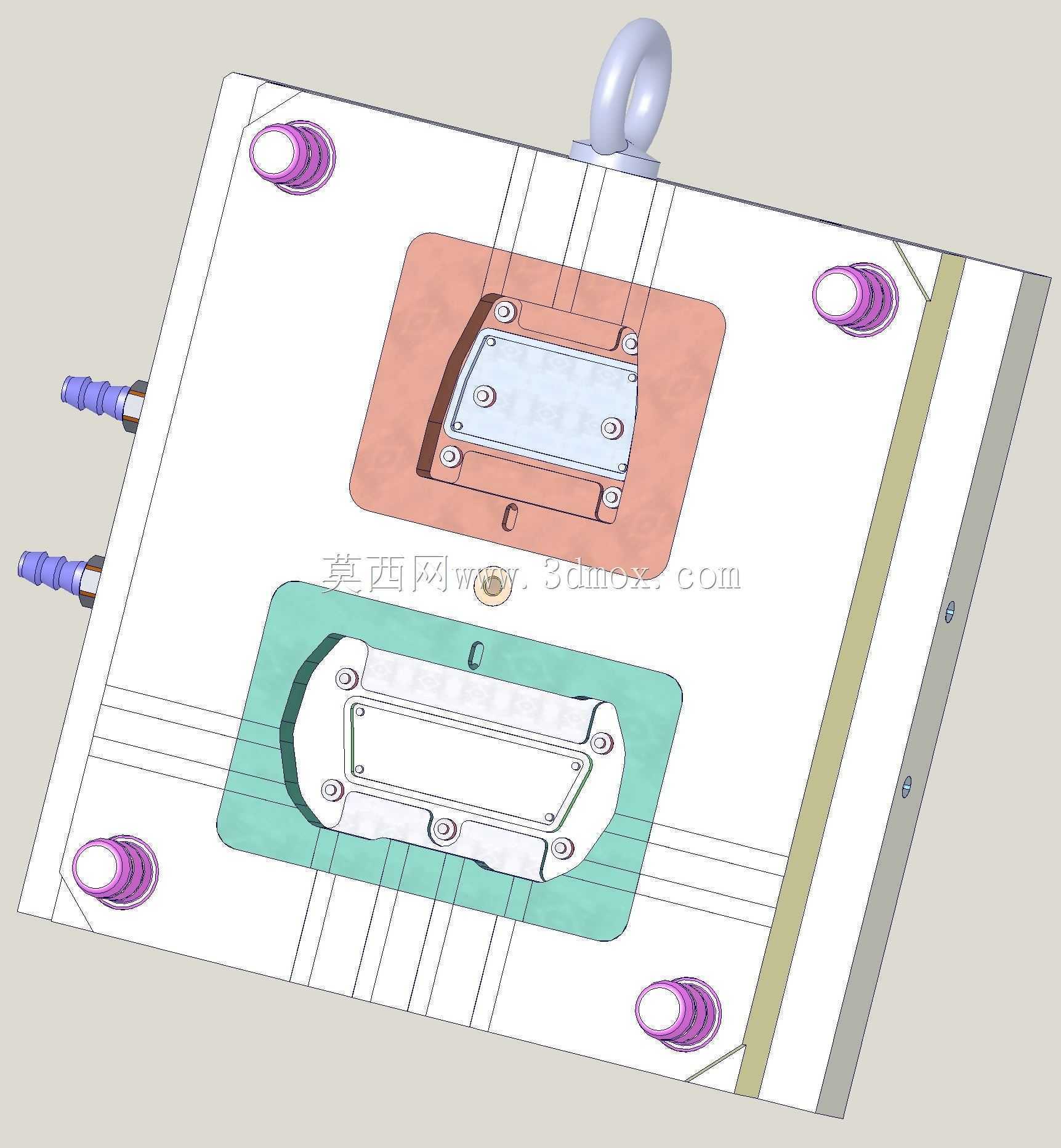

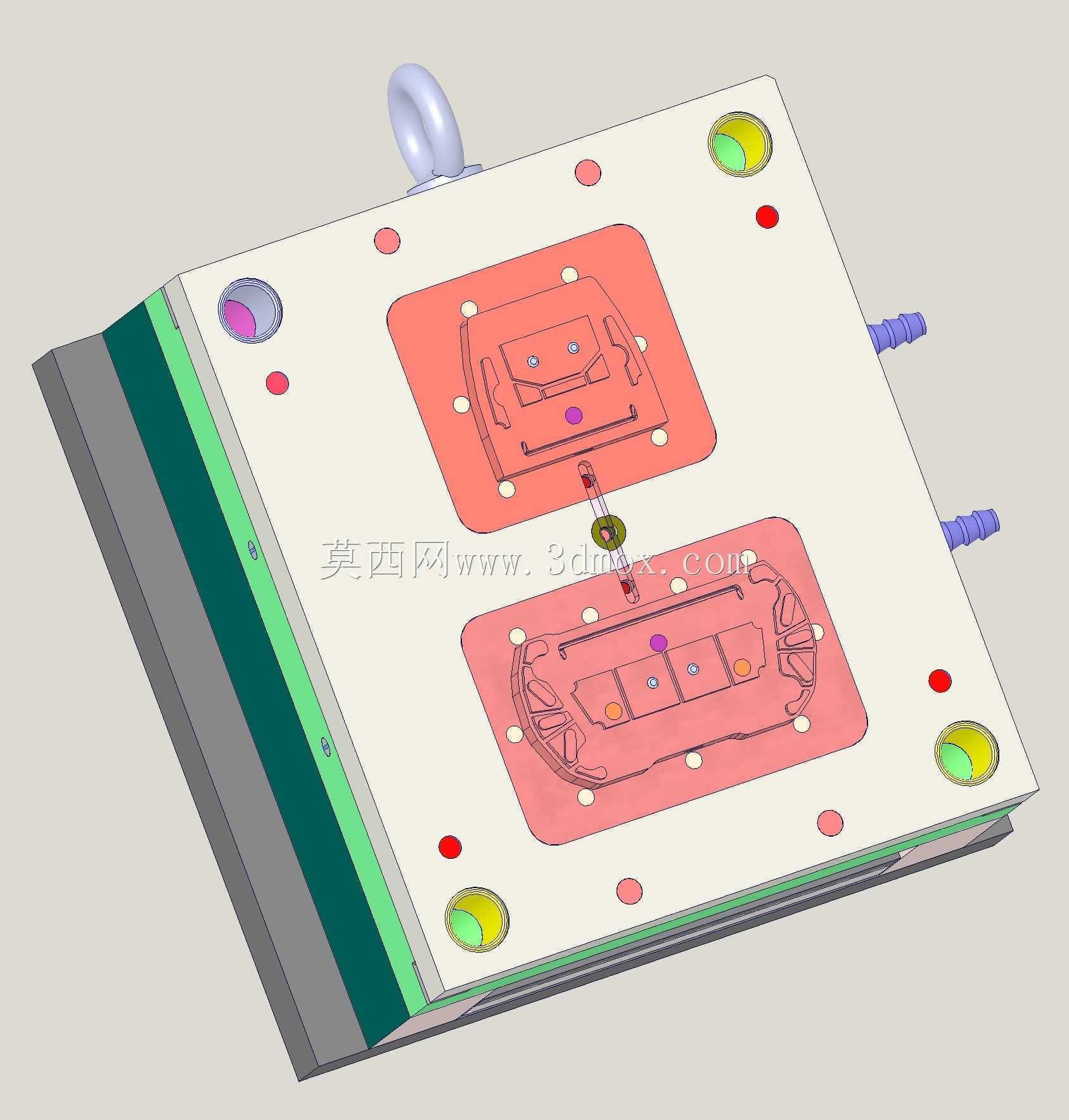

  动模侧对应设置两组型芯,型芯上集成了塑件内结构的成型特征,包括卡扣位、安装柱、加强筋等细微结构,所有成型棱边均做了0.1-0.3mm的倒角处理,避免成型后塑件出现应力集中导致的开裂,同时减少开模顶出时的结构拉伤。冷却系统采用直通式水路布局,围绕两组型腔、型芯分别设置独立循环回路,水路距离型腔壁的距离保持在15-20mm区间,相邻水孔间距控制在3倍孔径左右,保证成型过程中模温均匀分布,将两款塑件的冷却收缩差控制在允许公差范围内,减少塑件翘曲变形量。模架四角设置了导柱导套导向结构,导柱配合长度超出型芯最高面20mm以上,合模过程中先导向定位再闭合型腔,避免合模错位导致的型腔啃伤。模具顶部设置吊环安装孔,适配标准吊环螺栓,

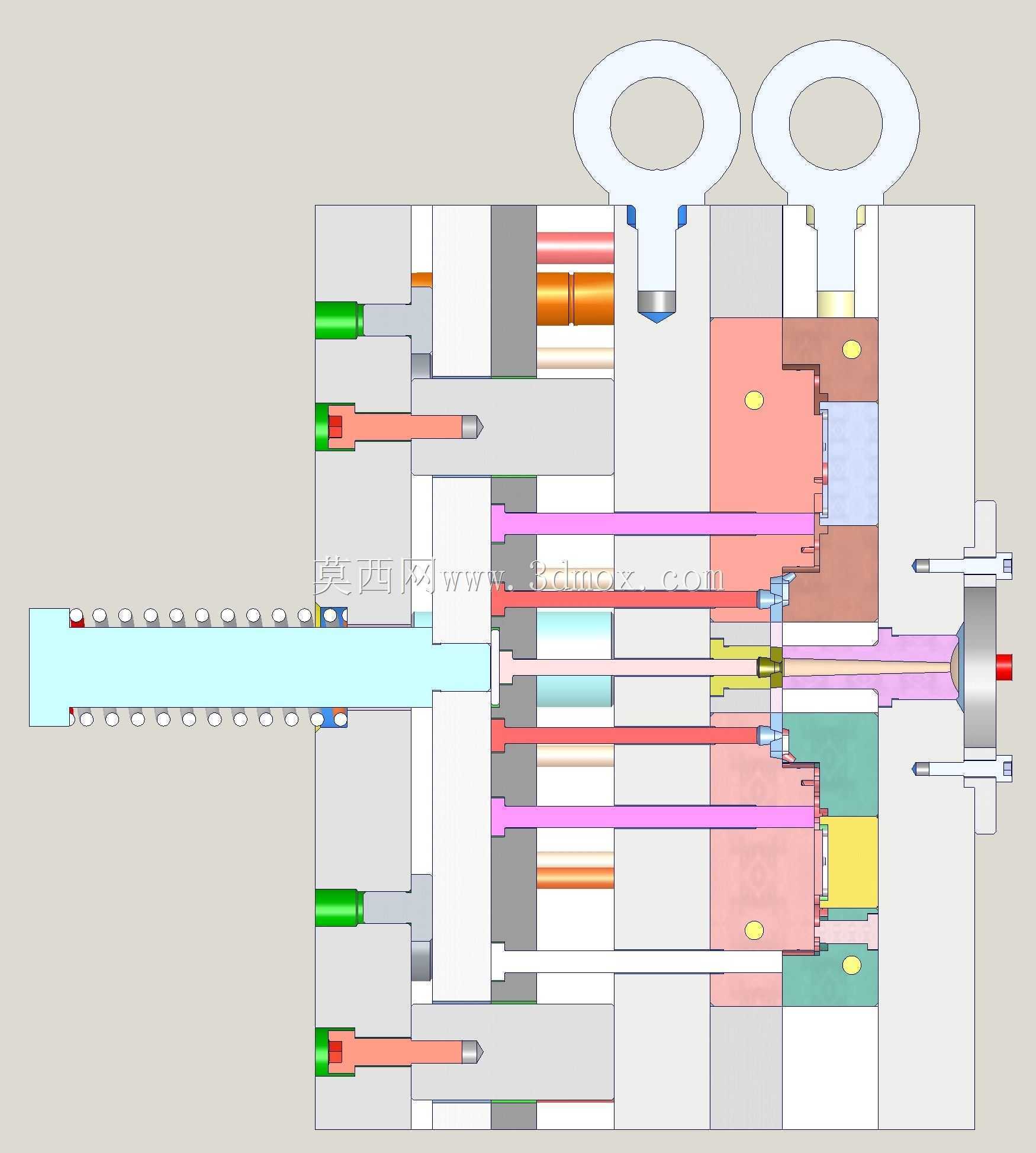

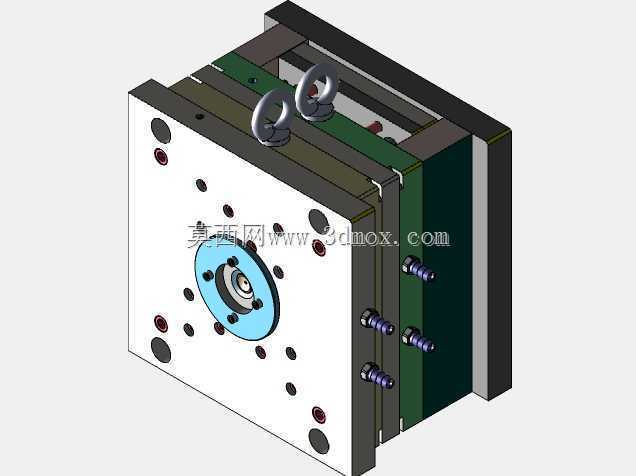

  满足车间内模架吊装转运的需求;侧部设置标准水嘴接头,可快速对接注塑机的冷却水管路,减少上机安装的调试时间。顶出系统采用圆顶针布局,顶针位置对应塑件的加强筋、安装柱等刚性较好的部位,顶针端面与型芯面齐平,避免顶出时在塑件表面留下明显顶痕,同时顶出板设置复位杆,合模时通过定模侧的分型面推动复位杆带动顶出板回位,保证顶针在合模状态下不突出型芯面。在安装边界上,模架整体采用标准龙记模架规格,长宽尺寸适配200T以内卧式注塑机的拉杆间距,模具总厚度满足注塑机的最小模厚要求,定位圈采用标准100mm直径规格,浇口套球面半径匹配注塑机喷嘴尺寸,上机时无需额外加工适配结构,可直接完成装夹定位。设计过程中针对两款塑件的拔模角度做了统一校验,

  塑件外表面拔模角度不小于1度,内表面带筋位结构处拔模角度加大到1.5度,保证开模时塑件留于动模侧,避免粘定模导致的取件困难。排气槽开设在型腔填充末端,深度控制在0.02mm以内,既可以排出型腔内的空气避免烧焦、缺胶缺陷,又不会出现飞边溢料的问题。这套模具的结构设计兼顾了量产稳定性与加工便利性,所有成型零件均采用螺丝锁紧、销钉定位的装拆方式,后续维护更换易损件时无需拆解整副模架,可直接在机台完成局部零件更换,减少停机维护时间。
