直齿轮注塑成型模具结构设计

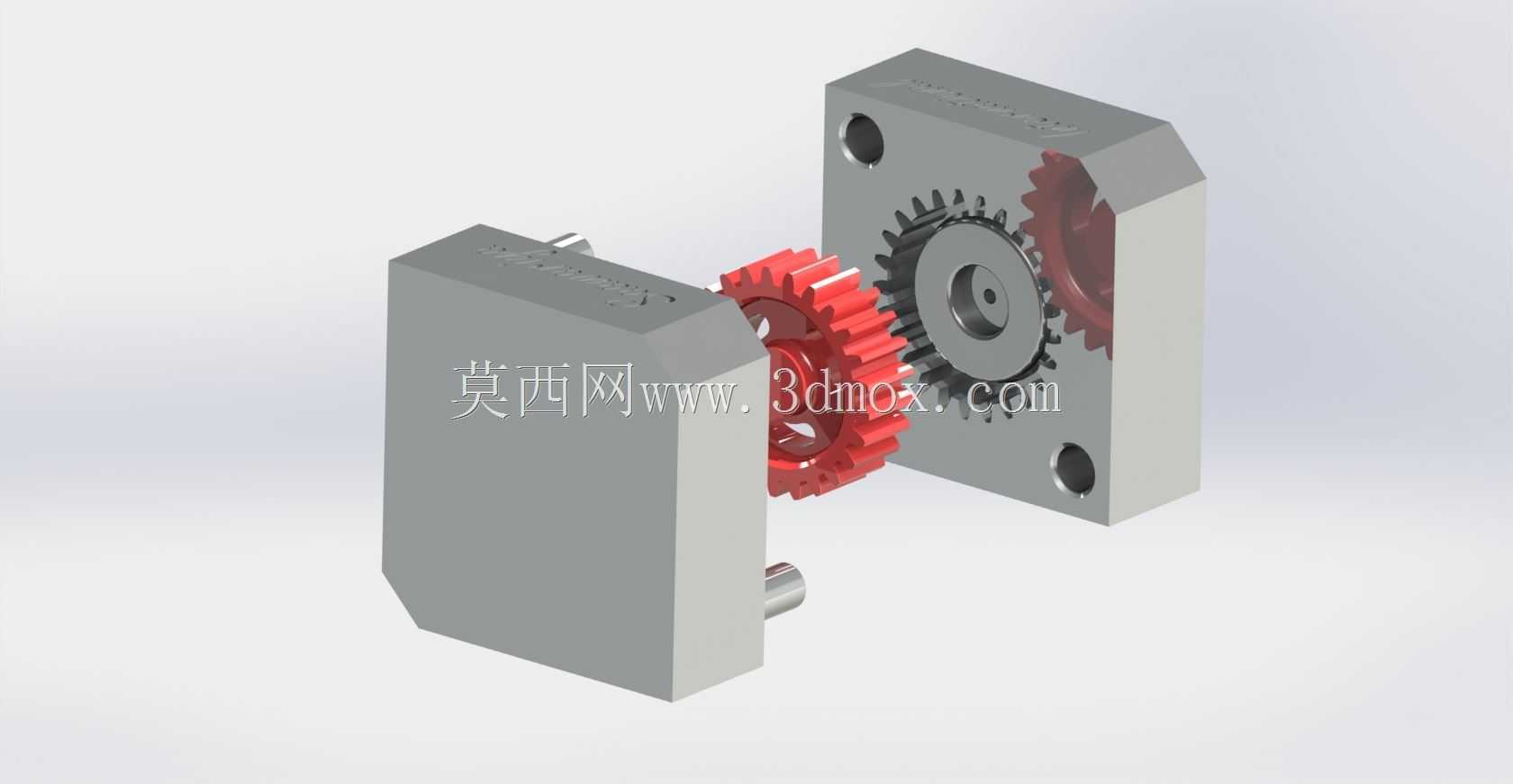

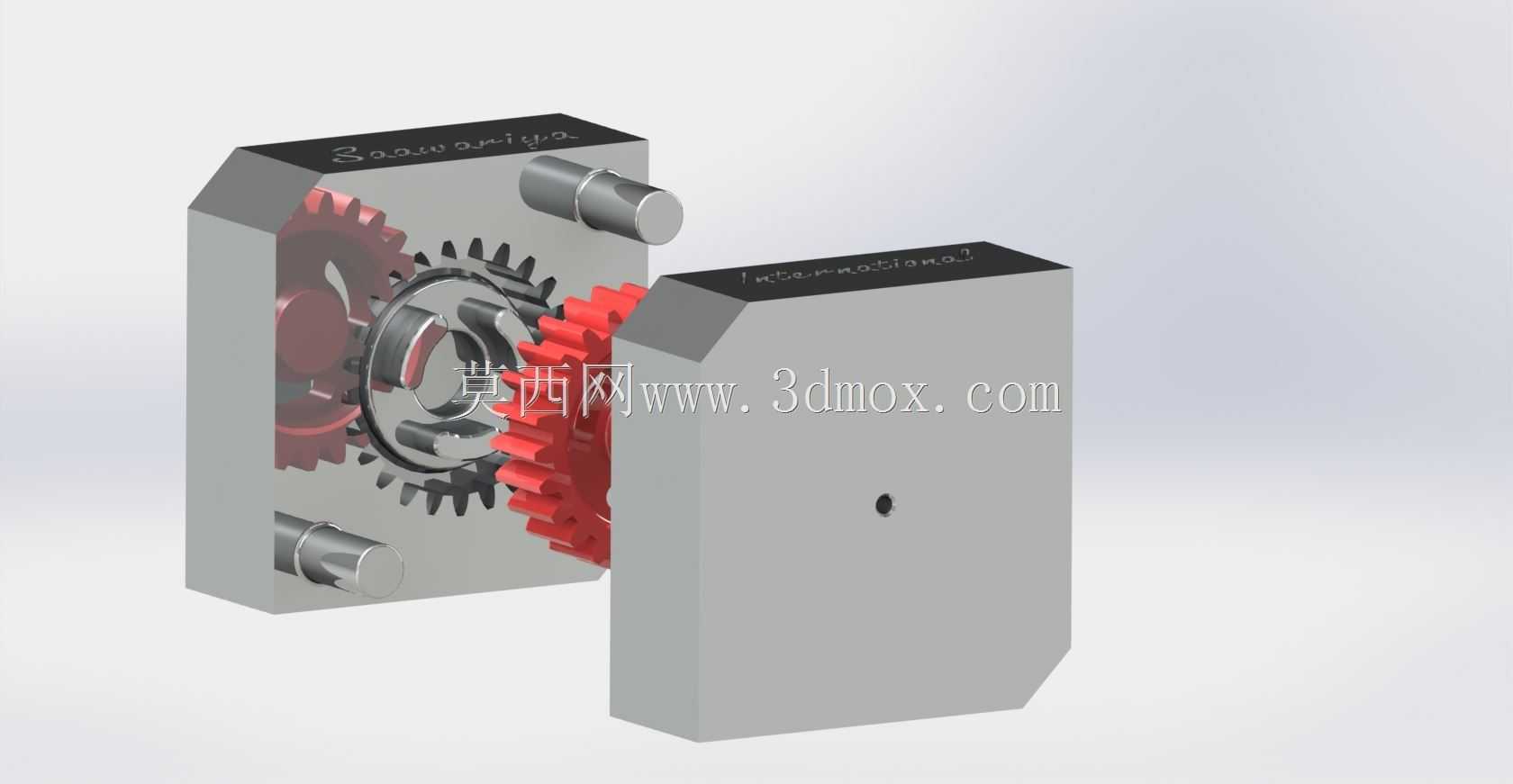

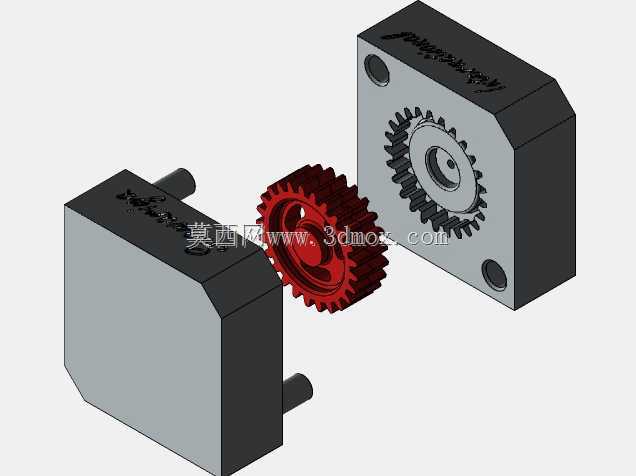

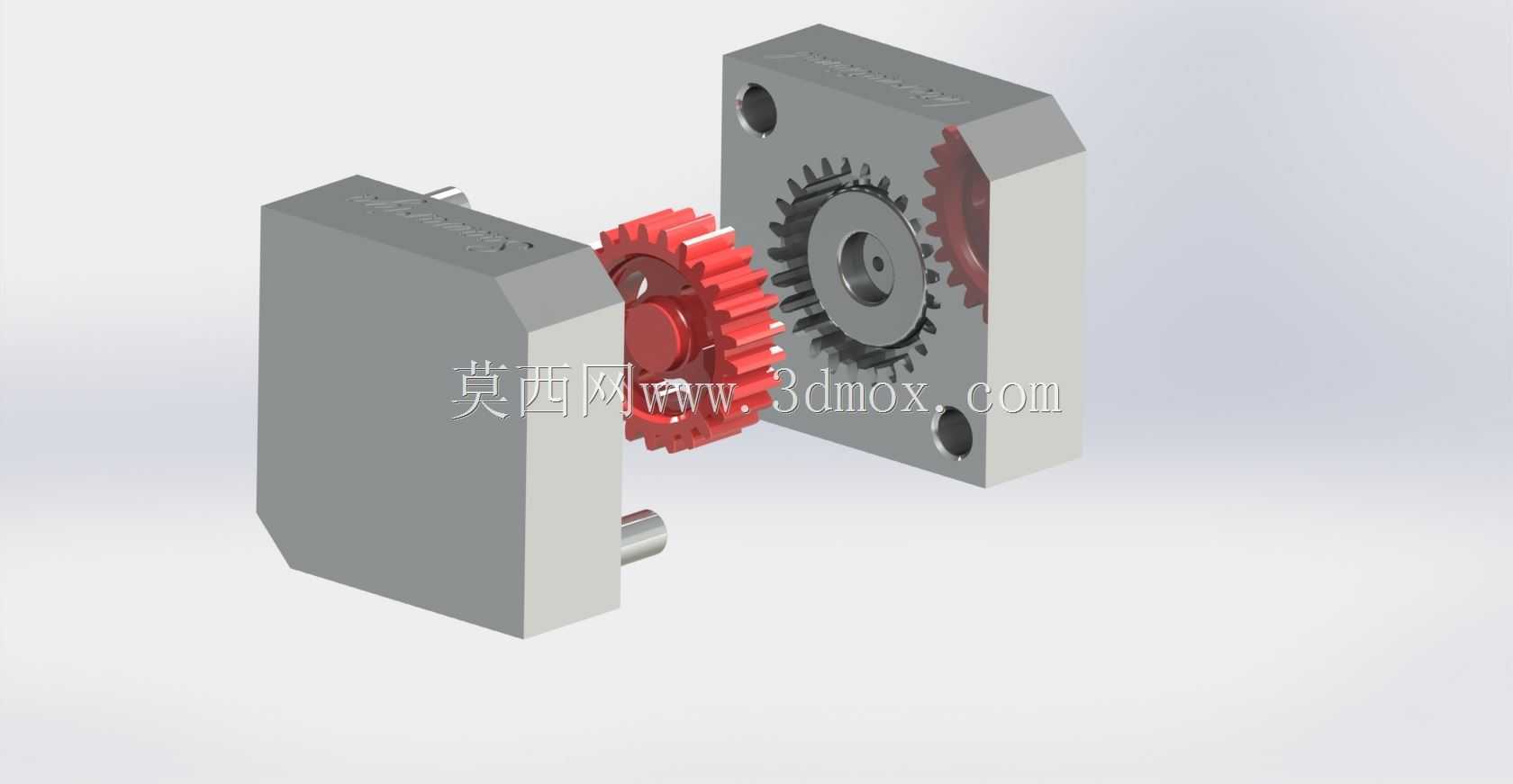

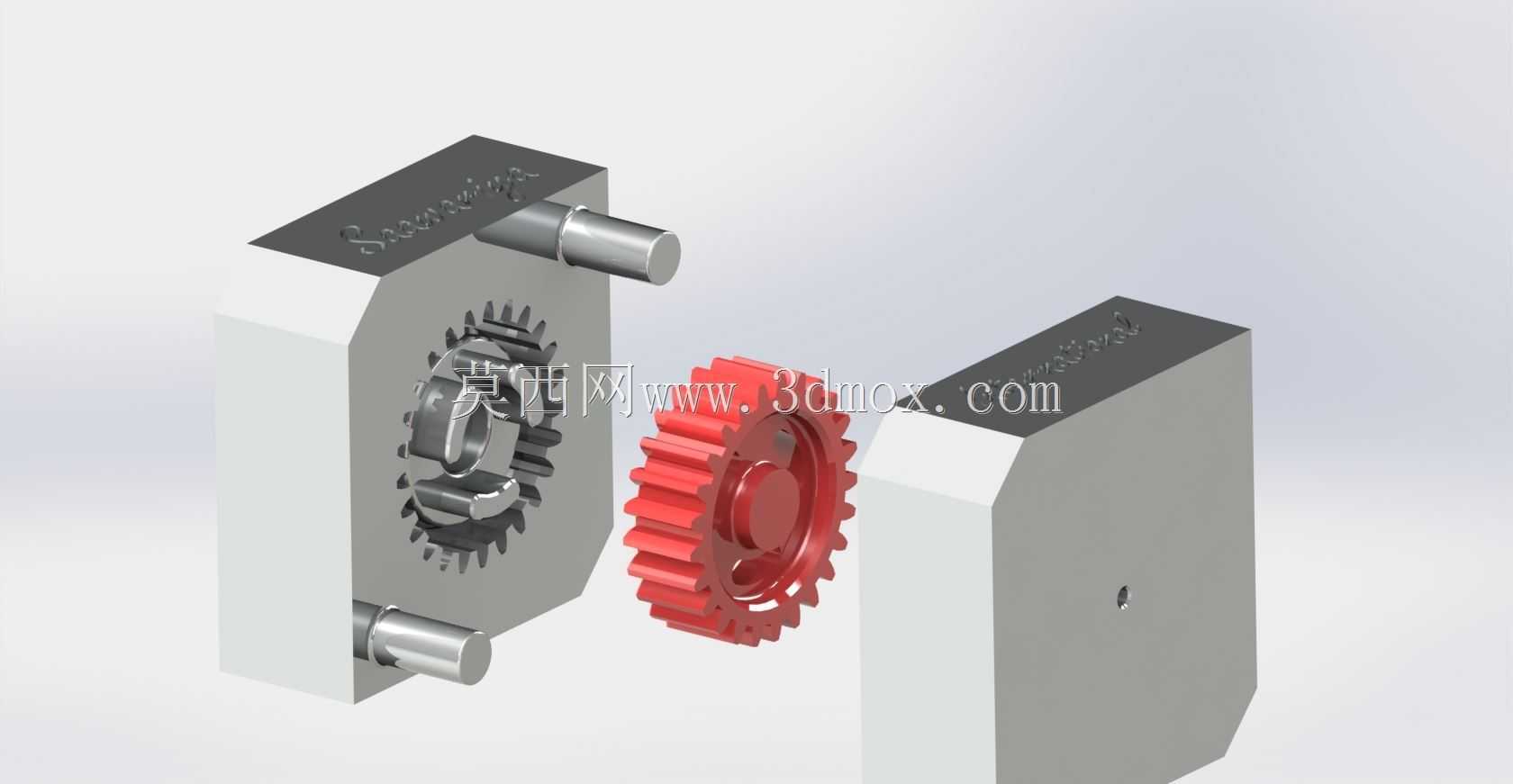

　　这套直齿轮注塑模具主要面向小模数塑料直齿轮的批量注塑生产场景，常见于小型传动机构、家电传动组件、精密玩具传动单元的零件成型工序，能够在标准卧式注塑机上完成连续生产作业。模具采用两板模开模结构，整体模架选用标准模坯加工，上下模合模后通过两侧的导柱导套完成精准定位，避免合模错位导致的齿轮齿形偏心、飞边超差等成型缺陷，导柱采用台阶式固定结构，与模架的配合公差控制在H7/h6区间，保证长期反复开合模后的定位精度保持性。

　　模具的型腔部分直接加工在定模仁内，型芯部分设置在动模侧，齿轮的齿形轮廓采用高精度电火花成型加工，保证每个齿的齿距累积误差、齿形公差满足精密传动齿轮的成型要求，成型后的塑料齿轮无需二次滚齿加工即可直接用于装配。开模时动模随注塑机移动座后退，定模侧的浇口凝料随料道拉出，动模侧设置的顶出机构在开模行程到位后，通过顶杆将成型完成的直齿轮从型芯上平稳顶出，避免顶出过程中齿轮齿形出现顶白、变形问题。

　　模具的冷却水道围绕型腔、型芯周边均匀布置，水道距离成型面的距离保持在1.5倍水道直径的合理区间，保证注塑过程中型腔各区域温度均匀，减少齿轮成型后的收缩不均、翘曲变形问题，保证成型齿轮的齿圈径向跳动公差满足设计要求。模具的安装边界适配常用的120吨级卧式注塑机的安装尺寸，模架周圈设置有标准的压板槽，可直接通过机床压板完成模具固定，无需额外加工安装结构；浇口采用侧浇口形式，开设在齿轮的轮毂端面位置，浇口去除后不会影响齿轮齿面的成型质量，后续去除浇口的工序也更为简便。

　　在建模过程中，齿轮的齿形参数完全按照渐开线圆柱齿轮的标准参数生成，建模时提前预留了塑料材料的成型收缩量，保证常温下成型后的齿轮尺寸符合设计公差要求；模具的合模面设置有环绕型腔的溢料槽，能够容纳少量溢出的融料，避免合模面出现飞边，减少后续去飞边的人工工作量。整套模具的结构紧凑，没有多余的冗余结构，日常生产中的维护保养也较为便捷，易损件如导套、顶杆都采用标准件，损坏后可直接快速更换，减少生产线的停机等待时间。
