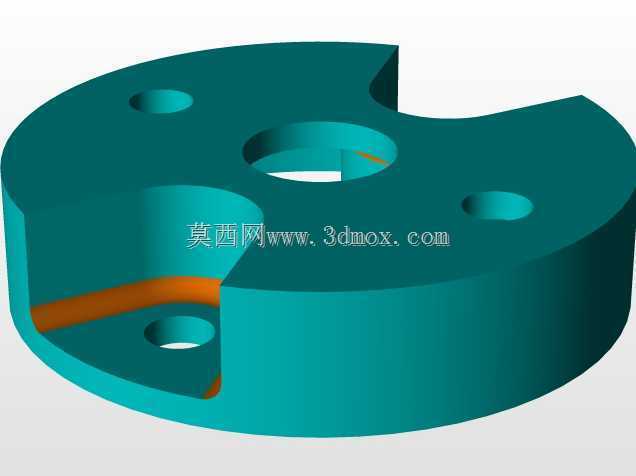

带缺口定位多孔圆盘类机械连接构件

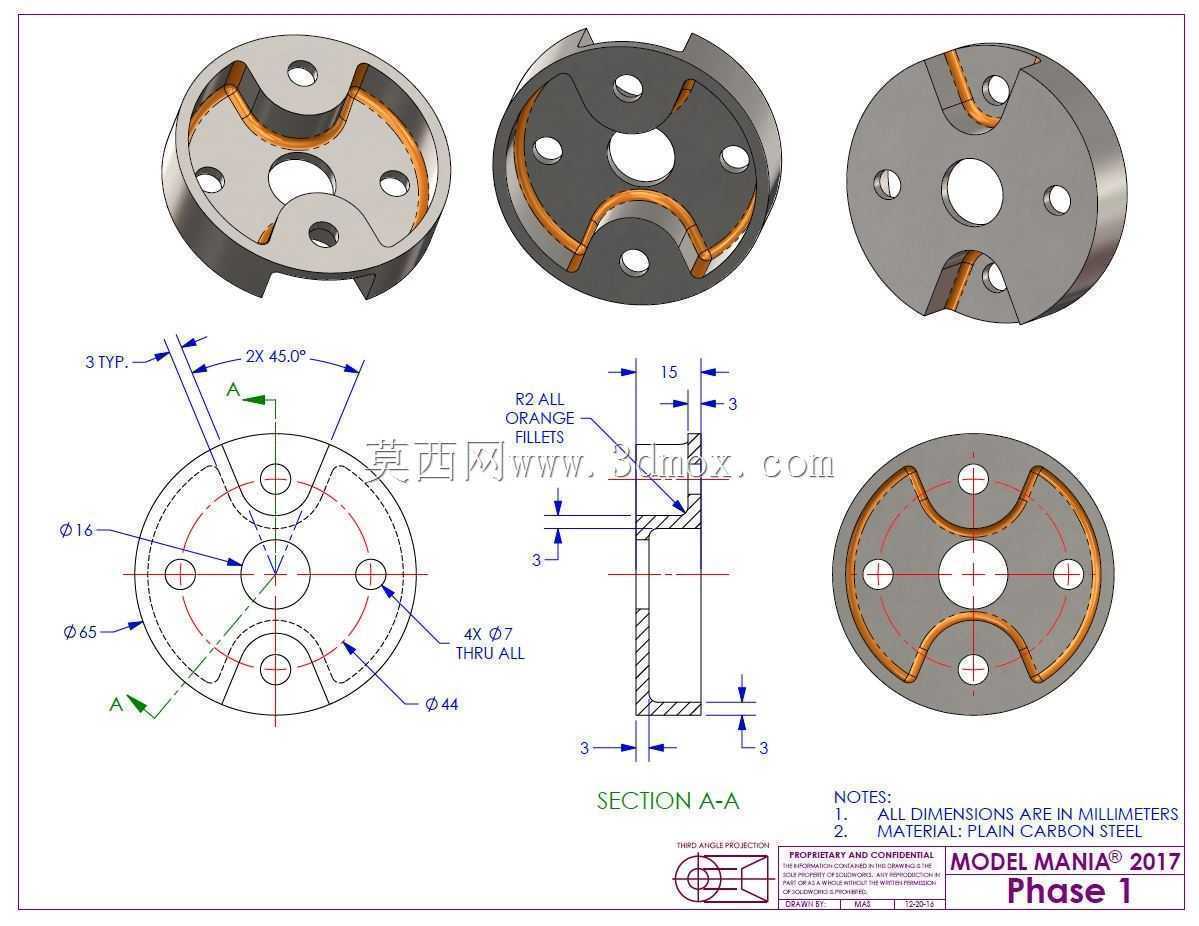

　　这类带单侧缺口的多孔圆盘构件，常被应用在轻工自动化输送线的工位止挡、小型工装夹具的定位基座、以及低速传动系统的间歇限位环节中，区别于常规整圆法兰盘，其单侧开设的通槽缺口并非加工失误，而是为了在装配时给相邻的拨杆、检测传感器或者走线管路留出避让空间，避免整圆盘结构在转动到特定角度时与周边部件发生运动干涉。从结构设计逻辑来看，中心的大尺寸通孔是核心的装配基准，一般用来穿过主轴或者定位芯轴，孔壁的公差通常会按照H7级精度控制，保证和轴件配合时不会出现过大的径向窜动；盘面上均匀分布的三个小孔是安装固定孔，用来穿装内六角螺栓，将整个圆盘锁紧在相邻的连接座或者转动盘面上，孔位的位置度公差需要控制在0.05mm以内，避免装配后出现盘体偏摆。

　　盘体的厚度需要根据实际承受的轴向载荷来确定，这类小尺寸圆盘的厚度一般不会超过中心孔径的1.2倍，过厚会增加不必要的转动惯量，过薄则会在螺栓锁紧时出现盘体翘曲变形，影响端面的平面度。那个单侧的缺口在设计时需要注意两个细节，一是缺口的两个侧边需要做倒钝处理，避免装配时划伤操作人员或者相邻的线缆，二是缺口的圆弧过渡位置不能出现应力集中的尖角，否则在频繁承受启停冲击载荷时，容易从缺口根部萌生裂纹，最终导致盘体断裂。实际选型使用时，需要注意盘体的安装边界：盘体外缘到相邻固定部件的径向间隙不能小于3mm，避免转动时出现剐蹭；缺口的角度范围要匹配对应工位的转动行程，保证避让区间完全覆盖需要穿过的部件运动路径，

　　同时不能因为缺口过大削弱盘体整体的结构强度，通常缺口对应的圆心角不会超过90度，保证剩余的盘体结构有足够的连接刚度。这类构件在实际装配时，一般会在盘面和安装基准面之间加装薄铜垫片，用来调整盘体的端面跳动量，保证盘体转动时的端面跳动控制在0.02mm以内，满足工位定位的精度要求。
