机械传动用径向摆动连接构件

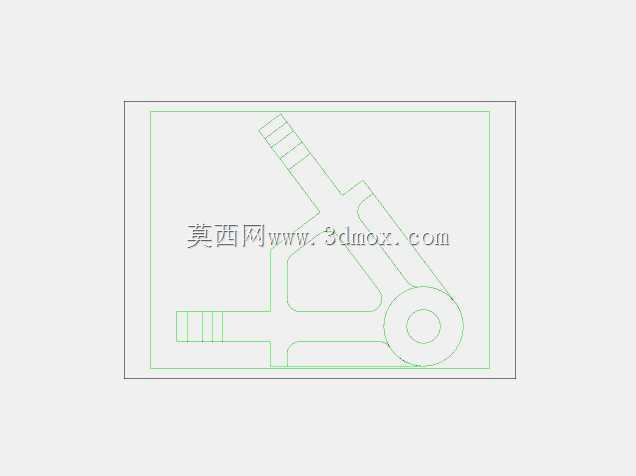

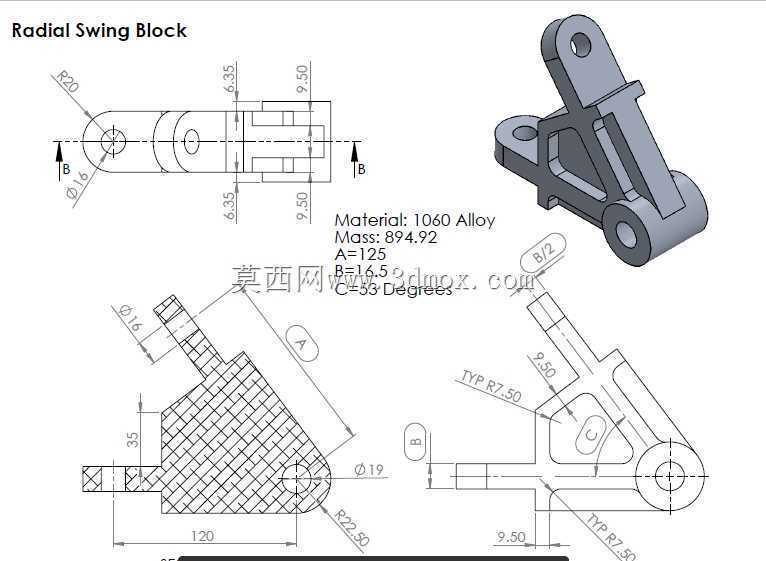

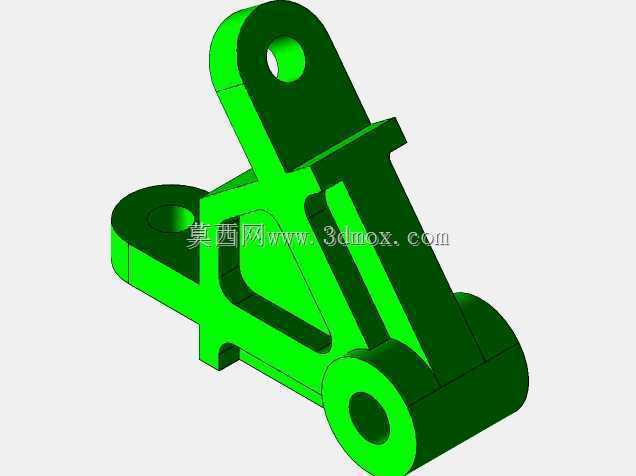

　　这类径向摆动构件常应用在需要实现小角度往复摆动传动的工位中，比如轻工自动化生产线的工件拨送机构、小型专用设备的行程换向摆臂、工装夹具的联动压紧结构里，承担着把直线驱动的力转化为定轴径向摆动输出的作用，是不少间歇传动机构里的核心传力零件。从结构设计来看，构件上分布的三处铰接孔分别对应不同的连接需求：上端单耳孔用于连接驱动端的推杆或者连杆，下端两处同轴的铰接孔作为整个摆动块的旋转支撑基准，安装时需要匹配对应直径的铰接销轴，孔位的同轴度公差直接影响摆动过程的顺畅度，设计时通常会把支撑孔的同轴度控制在0.02mm以内，避免摆动时出现卡滞、偏磨的问题。整体的筋板布局采用了三角形加强结构，在不额外增加零件整体厚度的前提下，

　　提升了摆臂受力方向的结构刚性，当驱动端传递的推力作用在上端连接位时，筋板可以把受力均匀分散到两侧的支撑臂上，避免长期交变载荷下出现臂体变形、开裂的问题。安装边界方面，整个构件的摆动轨迹需要在设计阶段提前做运动仿真校核，要保证摆动全行程内，构件的外轮廓不会和周边的固定机架、相邻传动零件发生干涉，尤其是摆臂中部的镂空区域，除了减重之外，也预留了相邻连杆的运动避让空间，适合在安装空间紧凑的小型设备内部使用。零件的外形轮廓没有多余的冗余结构，所有的棱边都做了工艺倒角，既可以去除加工过程产生的毛刺，也能避免安装时划伤操作人员或者相邻零件的表面。在实际选型适配时，需要重点核对支撑孔的中心距尺寸，这个尺寸直接决定了摆动块的输出摆角范围和传力比，

　　中心距偏差过大会导致整个传动机构的行程达不到设计要求，或者出现驱动端过载的问题。铰接孔的内壁通常需要做表面硬化处理，提升和销轴配合时的耐磨性能，延长构件的整体使用寿命，适合在中等载荷、往复摆动频率不超过每分钟60次的工况下稳定工作。
