带中心立柱异形安装基座结构设计

　　该异形安装基座属于小型承载类机械构件，常应用于轻工设备、小型操作台、便携工装的连接固定场景，可作为上部功能件的承载底座，同时兼顾走线、减重与多方位安装需求。从结构设计逻辑来看，整体采用扁平盘式布局，主体轮廓为圆角过渡的类腰形结构，总长度控制在105mm，总宽度为75mm，整体安装高度不超过40mm，属于小尺寸安装构件，适配紧凑安装空间的使用需求。基座中心设置一体式凸起立柱，立柱根部做R15圆角过渡，避免应力集中导致的结构断裂，立柱中心预留安装孔位，可通过销轴、螺栓与上部功能部件实现同轴定位连接，保证上部构件的转动或固定安装精度。基座盘面采用多区域镂空设计，三处镂空槽分别沿轮廓走向布置，在保证整体结构刚度的前提下，有效降低构件自重，

　　同时镂空区域可作为线缆穿设通道、辅助定位卡口使用，适配多场景的装配需求。盘面边缘设置两处R30、R80的圆弧过渡，所有锐边均做R2-R15不等的圆角处理，既消除加工后的锐边安全隐患，也能减少应力集中点，提升构件的抗疲劳性能。从安装边界来看，基座底部为平整安装面，厚度10mm，可通过盘面预留的沉孔与下方安装面实现螺栓固定，立柱凸起高度为20mm，上部安装面直径15mm，可适配直径10-12mm的连接轴件装配。在结构强度校核层面，基座壁厚均匀控制在3-5mm区间，立柱与盘面连接位置做加厚处理，可承受不低于500N的垂直静载荷，满足小型功能件的承载需求。该构件的建模过程严格遵循二维工程图标注的形位公差要求，所有圆弧、孔位、

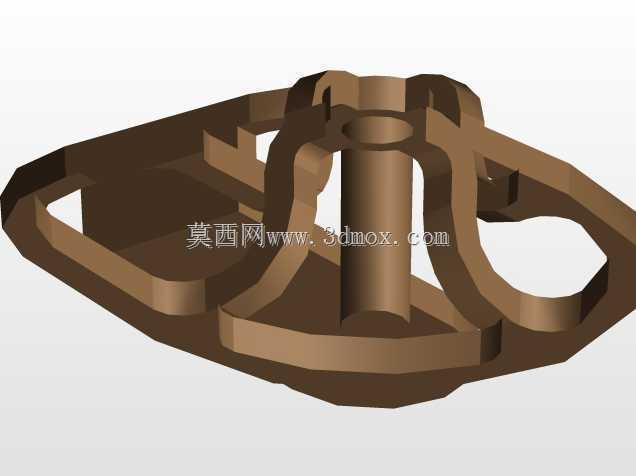

　　凸台的尺寸均与图纸标注一一对应，建模时优先采用草图驱动的特征建模方式，先绘制主视轮廓草图，通过拉伸生成主体盘面，再通过凸台拉伸生成中心立柱，最后通过切除拉伸完成镂空槽与安装孔的制作，所有圆角特征在主体特征完成后统一添加，避免建模过程中特征报错。在实际装配场景中，该基座可作为小型操作台的旋转底座、便携设备的支撑脚座、工装夹具的定位基座使用，其异形轮廓可适配非规则安装面的固定需求，无需额外加工转接板即可直接安装，有效减少装配环节的零件数量，提升整体装配效率。
