带铰接安装位的叉形连接支座结构设计

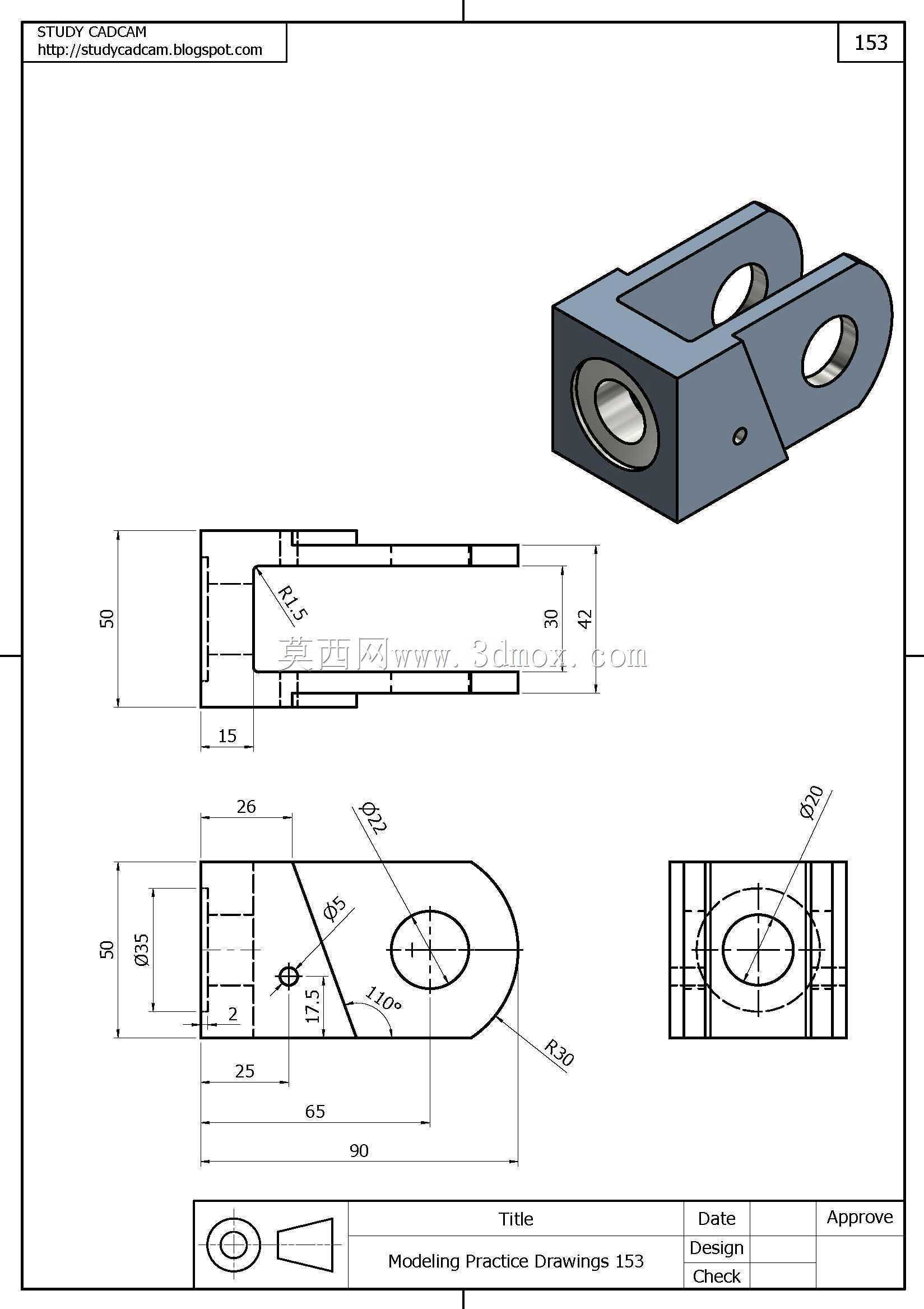

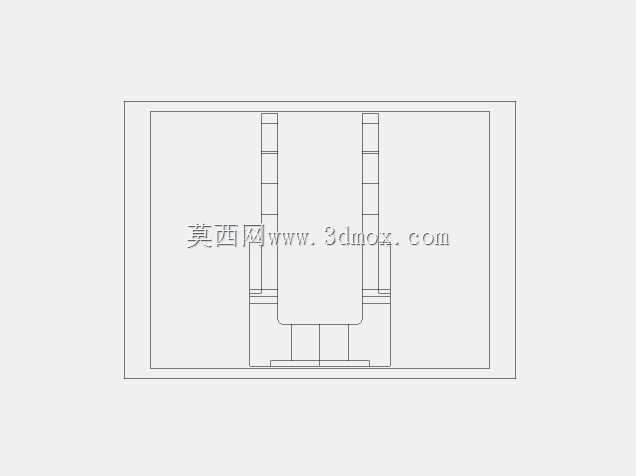

　　这类叉形连接支座在各类工业设备的铰接传动链路里应用十分广泛，常见于输送线张紧机构、小型工装夹具的摆臂连接位、农用机械杆件铰接点以及非标自动化设备的连杆传动节点中，核心作用是实现两个部件之间的可转动铰接连接，同时承担径向与轴向的复合载荷，避免连接部位出现应力集中导致的结构失效。从结构设计逻辑来看，该支座主体采用方块式基体作为承载基础，一端开设同轴通孔用于安装铰接销轴或者衬套，另一端延伸出平行的双耳板结构，耳板上同样加工同轴销孔，用来和外部摆臂、连杆类部件完成铰接装配，基体侧面的斜切设计并非单纯的减重处理，而是为了避让相邻部件的运动轨迹，避免铰接件摆动过程中出现结构干涉。从图纸标注的尺寸边界来看，支座整体长度控制在90mm，

　　主体段宽度为30mm，双耳端的外圆弧半径为30mm，基体上的主安装孔直径为20mm，耳板上的铰接孔直径同样为20mm，孔位中心距离基体端面的尺寸为65mm，耳板上的定位小孔距离主安装孔中心的垂直距离为17.5mm，斜切面与水平方向的夹角为110度，这些尺寸参数完全可以满足常规小型传动机构的安装空间要求，不需要额外做二次改型就能直接适配多数同规格的铰接场景。在建模过程中需要重点关注几个配合面的公差控制，首先是两个铰接孔的同轴度，必须控制在合理公差范围内，否则销轴穿装后会出现卡滞，加快铰接部位的磨损；其次是双耳板的平行度，避免耳板出现歪斜导致外部连杆装配后出现偏载；另外基体端面与孔轴线的垂直度也要做相应约束，

　　保证支座和安装基面贴合时不会出现间隙。实际应用中，这类支座通常会在孔内加装铜衬套或者自润滑轴承，用来降低铰接转动时的摩擦系数，延长部件的使用寿命，基体上的小孔可以用来安装注油嘴或者定位顶丝，方便日常维护时加注润滑脂，或者锁定内部衬套防止其随销轴转动。和普通的单耳连接座相比，这种双耳叉形结构的抗侧向载荷能力更强，铰接部位的受力更加均匀，不会因为单侧受力出现支座变形的问题，在有往复摆动动作的传动结构里稳定性表现更好，建模时的圆角处理也对应了实际加工的工艺要求，所有锐边倒钝既可以避免装配时划伤操作人员，也能减少热处理环节的应力集中问题，降低部件开裂的风险。
